ADR20英尺集装箱运输半挂车车架结构

　　在港口短驳、公铁联运、干线集装箱转运场景中，20英尺标准集装箱的公路转运始终依赖专用骨架式半挂车完成，这类无货台的承载结构完全围绕集装箱的角件锁固需求设计，相比平板挂车能大幅降低自重，提升额定载质量利用率。本次呈现的骨架结构针对ADR合规要求做了适配，可满足危险品集装箱的道路运输承载需求，结构上完全摒弃了冗余的铺板设计，所有承载梁的布置都精准对应20英尺集装箱的四个底角件位置，确保吊装落箱时锁具能直接对位，无需额外调整车架承载面。

　　从实际使用场景来看，这类骨架拖车主要匹配牵引车头完成港区内部堆场到铁路装卸线、港口闸口到周边物流园的短距离转运，也可承担中短途干线的集装箱运输任务，由于没有整体货台，车辆整备质量比同长度平板挂车低15%左右，同等牵引条件下能承载更重的载货集装箱，同时骨架结构的通风性更好，运输带温控需求的冷藏集装箱时，不会阻挡冷藏机组的下部散热风道，也能避免运输危险品集装箱时泄漏的物料在货台积存带来的安全隐患。

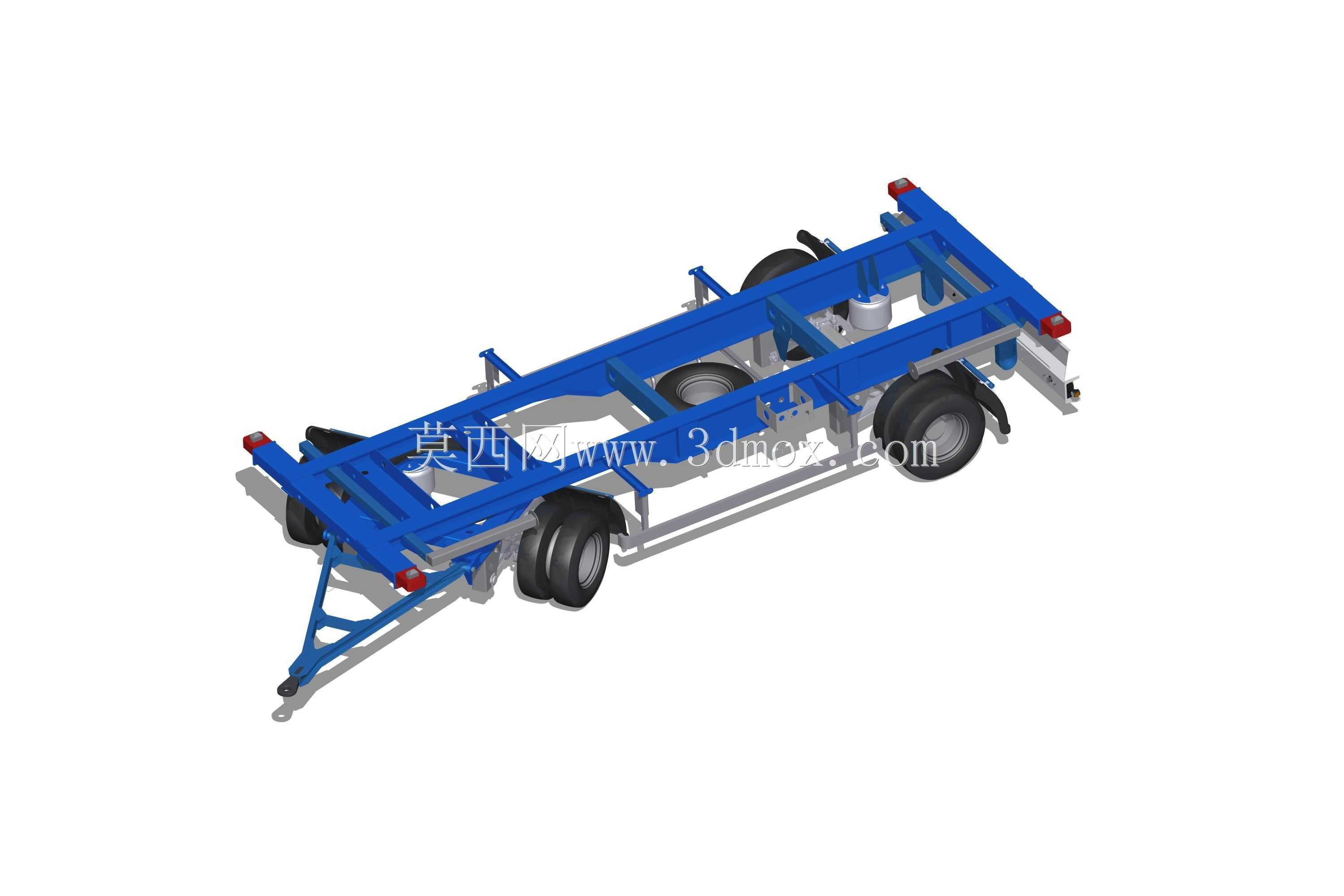

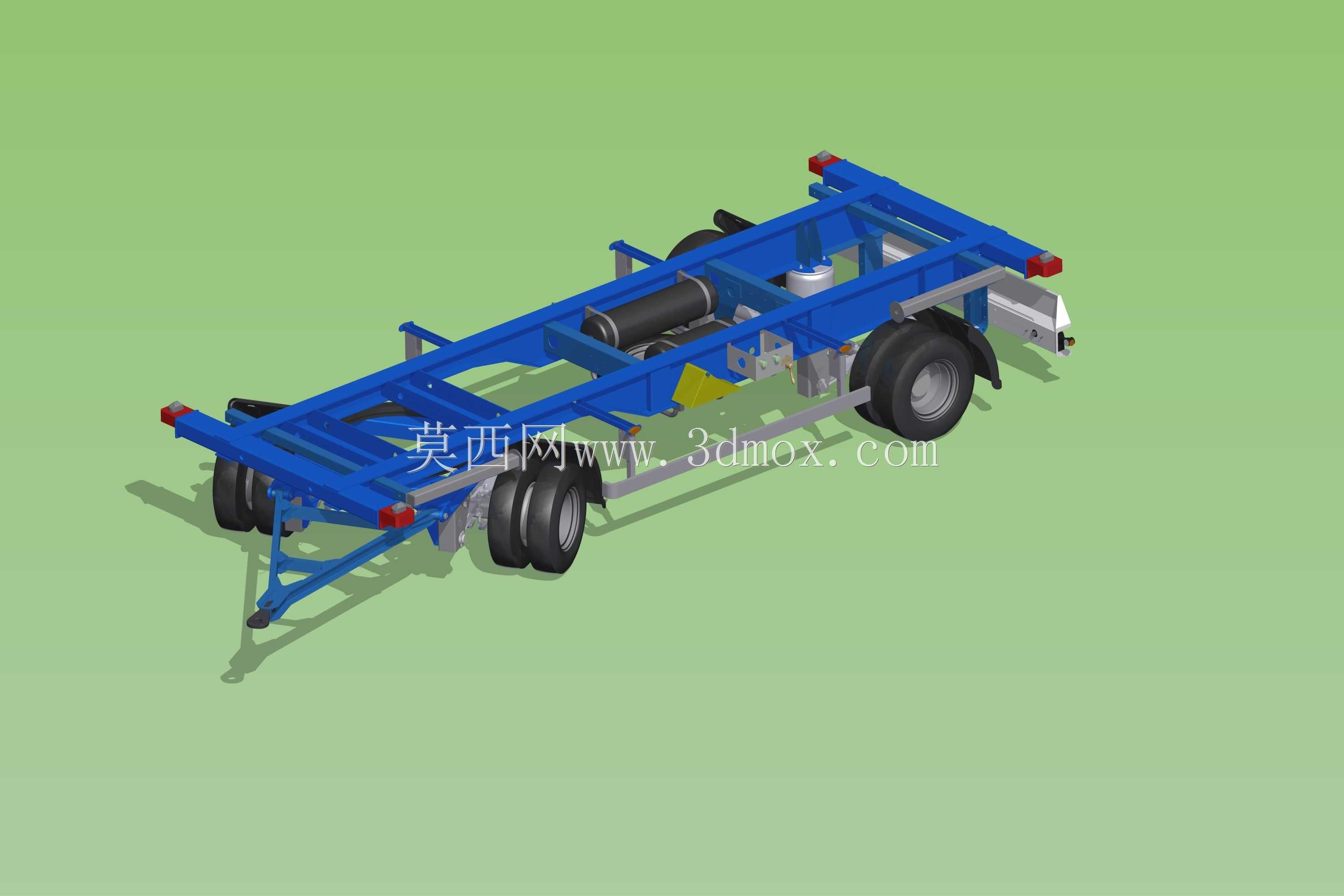

　　结构设计层面，整车采用边梁贯通+中间横梁分段承载的布局，两根主纵梁沿车架纵向通长布置，截面高度根据轴荷分布做了变截面处理，牵引销位置、悬架安装位置的纵梁截面做了局部加强，腹板厚度对应承载需求做差异化选型，避免等截面设计带来的材料浪费。横梁的布置完全对齐集装箱角件的横向位置，在前后端锁具安装位设置了加厚的承载横梁，中间区域的横梁仅做纵梁连接和抗扭支撑，间距根据行驶过程中的车架扭转应力分布设置，在悬架上方的横梁额外增加了斜向支撑，传递车轮跳动带来的冲击载荷。

　　行走机构采用双轴布局，每轴配置双轮胎，匹配钢板弹簧悬架结构，轮胎规格选用重载货运挂车通用型号，轮距设置符合道路通行的外廓尺寸要求，车架总宽度控制在国标要求的2.5米以内，总长度完全匹配20英尺集装箱的外廓长度，前端伸出的牵引架长度满足与牵引车头连接后的转向间隙要求，转向过程中不会出现车头与车架前端的干涉。车架尾部设置了低位保险杠和示宽标识安装位，侧面预留了防护栏安装支架，所有外露的连接位置都做了冗余的螺栓孔设计，方便后期维护时更换锁具、调整悬架位置。

　　锁固结构全部采用标准集装箱转锁，四个角位的转锁安装座直接焊接在端部承载横梁上，锁头的高度与集装箱底角件的锁孔高度完全匹配，落箱后转动锁柄即可完成锁固，不需要额外的捆绑固定，能大幅提升堆场的装卸作业效率。车架前端的牵引销位置做了加强板焊接，牵引销采用标准50号或者90号牵引销，匹配主流货运牵引车头的牵引座尺寸，不需要额外改装即可完成挂接。气路、电路的走线槽沿纵梁内侧布置，预留了足够的固定点，避免行驶过程中管线晃动磨损，所有管线的接口位置都做了防尘防水设计，适应港口区域多尘、高湿的作业环境。

　　安装边界方面，车架承载面的离地高度在空载状态下控制在1.4米左右，匹配标准集装箱的高度后，整车总高度不超过道路限高要求，牵引销中心到前端车架的距离符合半挂车上户的尺寸规范，车轴的布置位置满足轴荷分配要求，空载时牵引销位置的载荷在牵引座允许的承载范围内，满载时前后轴的轴荷分布均匀，不会出现单轴过载的情况。车架的所有焊接位置都做了满焊处理，关键承载位置的焊缝做了打磨去应力处理，避免长期重载行驶过程中出现焊缝开裂的问题，纵梁前后端都设置了吊装孔，方便车架本身的生产转运和后期维修吊装。

　　在实际建模过程中，所有结构件的尺寸都参考了在用主流20英尺骨架挂车的实际参数，轮胎、钢圈、悬架、牵引销、转锁这些标准件都采用了通用化的结构设计，可直接用于同类型产品的结构方案验证，也可作为改装类挂车设计的基础框架，调整局部横梁位置即可适配非标准尺寸的小型集装箱承载需求。
