双轴牵引式抛物面天线安装拖车结构

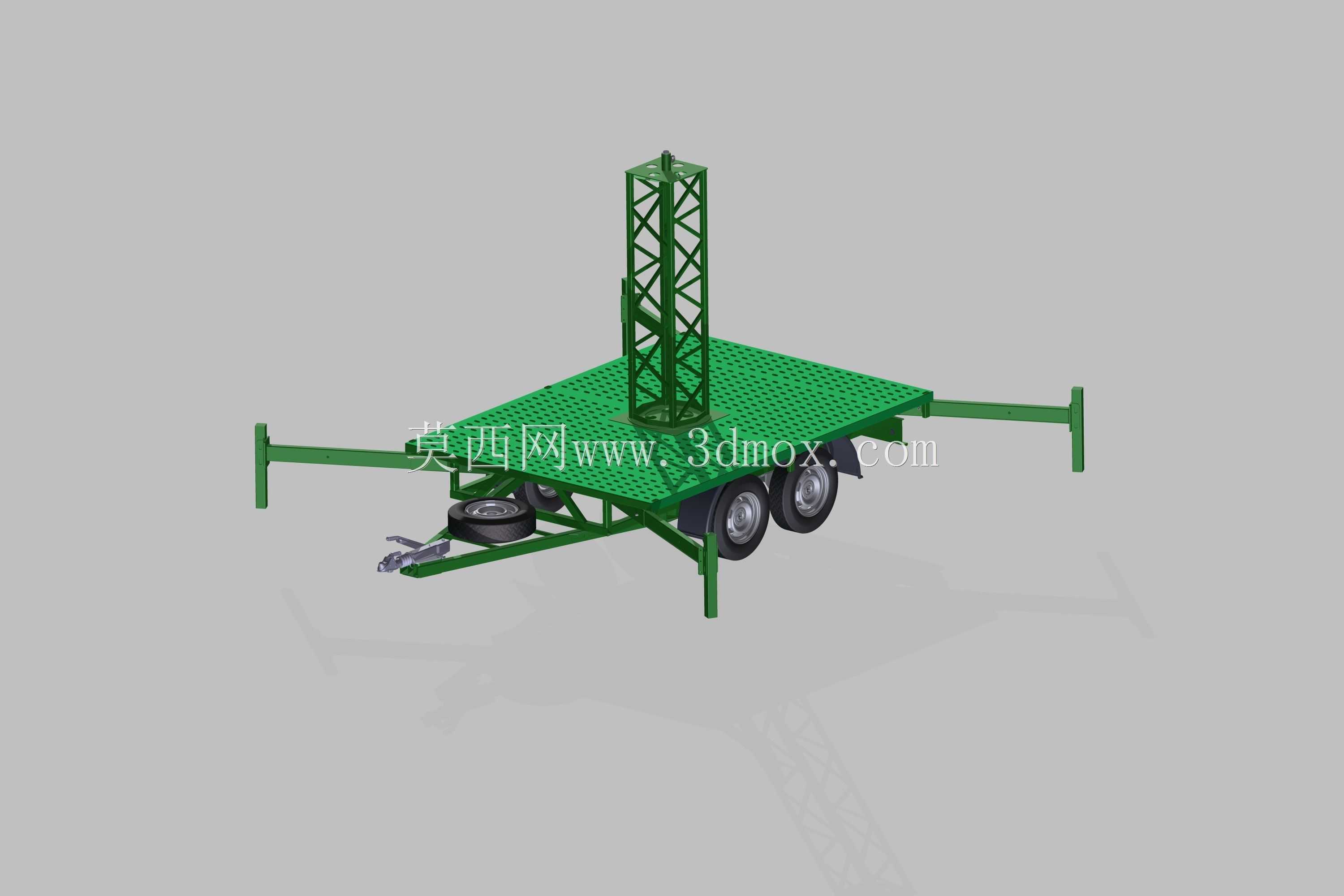

　　在应急通讯保障、野外临时信号覆盖、赛事活动直播信号传输、地质勘探现场通讯组网这类需要快速部署通讯节点的场景中，固定基站的建设周期长、选址灵活性差的短板十分突出，这类带天线安装塔架的牵引式拖车，就是为解决快速部署、转场便捷的需求设计的移动承载平台。从结构设计逻辑来看，整车采用双轴轮式底盘布局，相比单轴拖挂，双轴设计能更好分散上部塔架与天线设备的集中载荷，在非铺装路面牵引行驶时，能降低单个车轮的接地比压，减少野外松软路面陷车的概率，同时双轴的轮距与轴距匹配经过载荷校核，即使上部安装总重接近额定承载的抛物面天线及馈线设备，高速牵引状态下也不会出现摆尾、侧倾的失稳问题。底盘的承载台面采用镂空网格板设计，并非出于减重的单一考量，

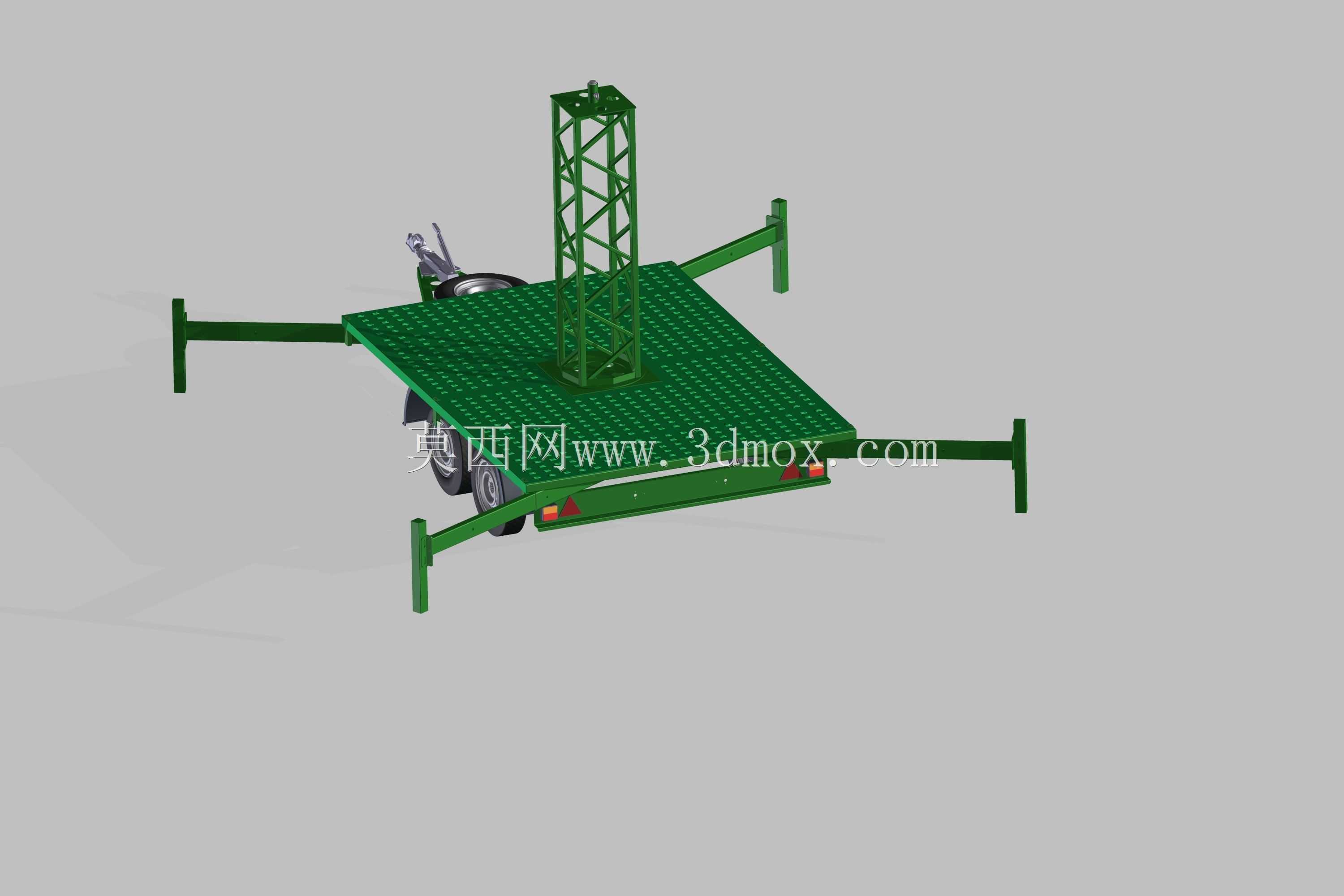

　　野外作业时遭遇降雨、扬尘天气，镂空台面可以快速排走积水、漏下积尘，避免台面长期积水锈蚀钢结构，同时网格结构的摩擦系数更高，作业人员登台面进行天线调试、馈线接驳时，鞋底不易打滑，降低高空邻边作业的安全风险。台面中部垂直安装的格构式塔架，是整套设备的核心承载部件，采用桁架结构而非实心立柱，是在保证结构抗风载强度的前提下，尽可能降低上部结构的自重，减少整车牵引时的轴荷负担，塔架的节段连接采用法兰螺栓紧固，可根据作业需要的天线挂高进行节段增减，适配不同尺寸抛物面天线的安装高度要求，塔架底部与底盘台面的连接采用多点高强度螺栓固定，连接位置做了加强筋焊接处理，能承受8级风载下天线迎风面产生的倾覆力矩，避免塔架在强风环境下出现根部焊缝开裂的问题。

　　拖车前端设置的牵引架采用可调节高度的牵引连接结构，适配不同吨位牵引车的牵引钩高度，牵引架上集成了刹车气路接口与信号尾灯接线端口，符合道路牵引行驶的安全规范，牵引架旁设置的备胎支架，将备用轮胎固定在底盘前端下部，不占用台面的设备安装空间，同时也能在野外轮胎破损时快速更换，无需额外携带备胎占用牵引车储物空间。底盘四角设置的可伸缩支腿，是作业状态下的稳定支撑部件，当拖车牵引至指定作业点位后，将四个支腿伸出并调整高度，让轮胎完全离地，此时整车的载荷全部由四个支腿传递至地面，一方面能避免轮胎长期承受静载荷出现胎面永久变形，另一方面支腿支撑后的底盘水平度可调，能保证上部塔架的垂直度，减少天线安装后的角度校准工作量，

　　支腿的底部设置了加大的支撑垫板，在松软地面作业时可垫入枕木进一步降低接地比压，防止支腿下沉导致天线姿态偏移。拖车尾部及两侧的延伸横梁，是为馈线走线、设备箱安装预留的安装接口，抛物面天线的馈线可沿塔架内部的走线槽引下，固定在侧面横梁上的走线架内，避免馈线长期暴露在外被紫外线老化，同时延伸横梁也可挂载小型设备机柜、电源模块等配套部件，无需额外在台面上焊接安装支架，减少现场改装的工作量。从安装边界来看，整车的外廓宽度符合道路行驶的车辆限宽要求，牵引状态下塔架处于最低安装高度时，整车高度满足普通公路的限高要求，可直接在等级公路牵引转场，无需办理超限运输审批，作业状态下支腿展开后的占地范围经过核算，能满足普通野外作业点的场地空间要求，无需大面积平整场地即可完成部署。在结构细节处理上，所有钢结构的焊接位置都做了圆角过渡处理，避免应力集中导致的结构疲劳开裂，整车表面采用户外型喷塑处理，相比普通油漆，能更好耐受野外的紫外线照射、雨水腐蚀，延长设备的户外使用寿命，轮轴部分采用密封式轮毂轴承，减少野外作业时的维护频次，适合长期在无后勤保障的野外区域作业。
