2.8毫米间距2极自行车用电气连接器

　　在两轮交通工具的电气系统搭建中，小规格接插件的选型往往直接决定了整车线束的可靠性，尤其是面向日系小排量车型、民用电动自行车的低压电气回路，2.8mm间距的两极接插件是应用频次极高的一类元件。这类连接器主要承担车体上低压信号、小功率供电回路的接插连通功能，常见于车灯供电、开关信号传输、传感器接线等场景，适配多类日系品牌燃油自行车、国内量产电动自行车的线束布局需求。

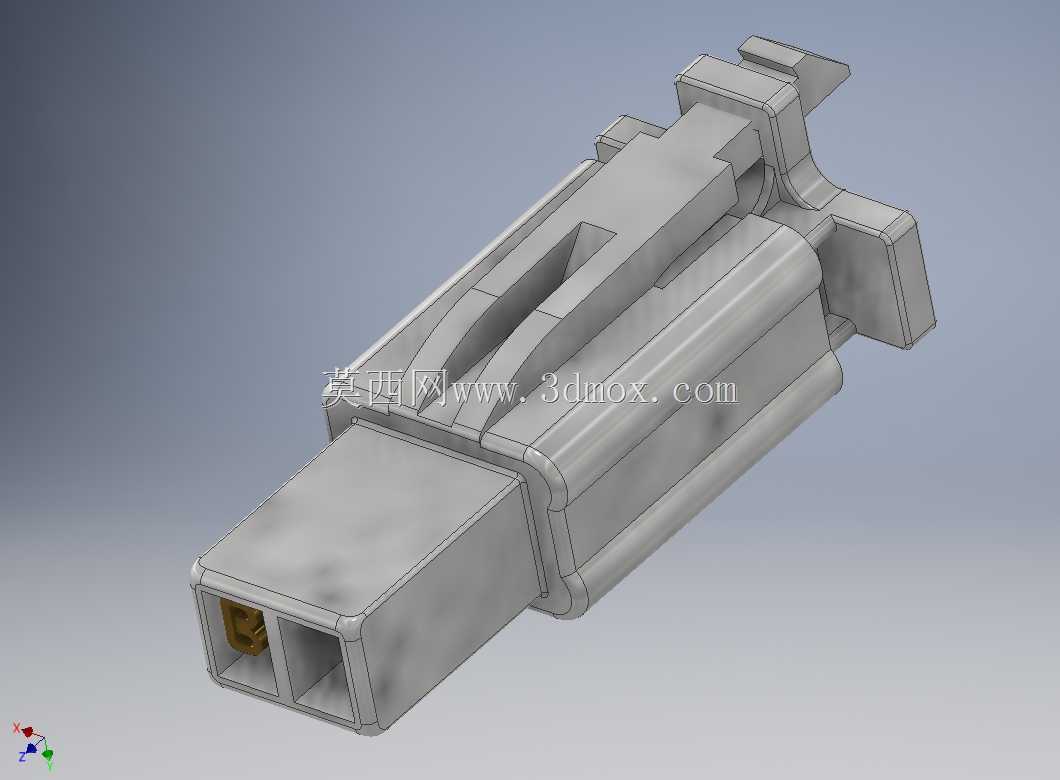

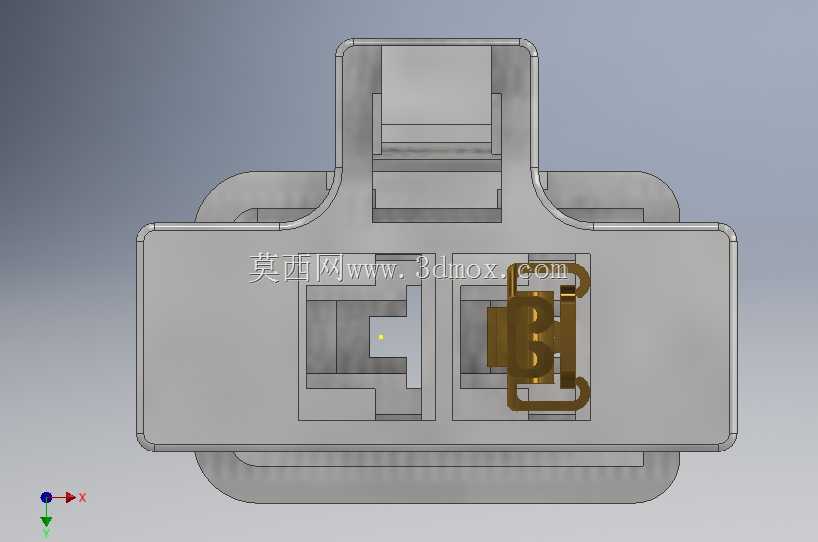

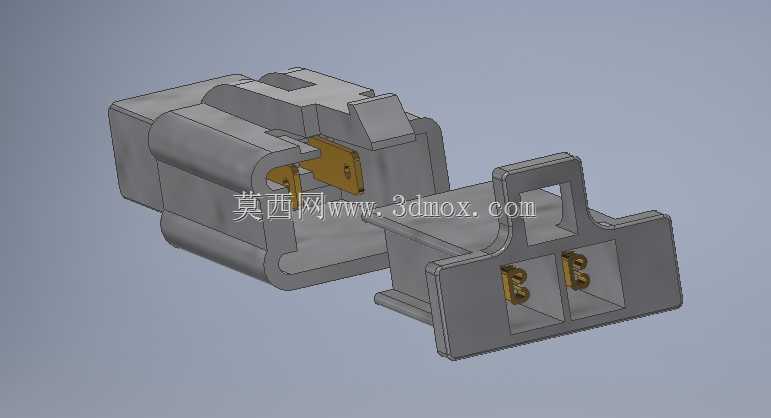

　　从结构设计逻辑来看，这类接插件采用公母对插的配合形式，公端凸台与母端腔体在设计时以原点基准平面对齐，装配时无需额外调整对位，可直接沿轴向推合完成锁止，能大幅降低整车线束装配环节的对位耗时，适配流水线批量装配的作业节奏。外壳采用硬质绝缘塑料材质，整体为长条形柱体结构，插合端设置两个独立的腔室，分别对应两个极位的接线端子，其中一个腔室内置金属接触端子，可与母端对应端子形成稳定的电气接触，相邻极位之间设置绝缘隔断筋，避免极间短路风险。

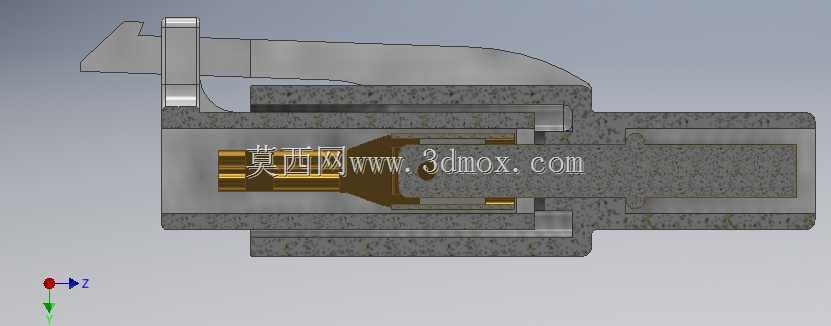

　　接插件外侧设置有弹性锁止片结构，公母端插合到位后锁止片会自动卡入母端对应的卡槽内，防止车辆行驶过程中因振动、拉扯导致接插件松脱，不过作为早期开发的非量产级设计方案，该锁止结构的塑料件壁厚、卡扣回弹量存在一定设计余量偏差，若用于量产车型需要针对锁止力、插拔寿命做进一步的参数优化，调整卡扣的倒角角度与壁厚分布，满足整车振动工况下的连接可靠性要求。

　　从安装边界来看，该连接器主体截面为近似矩形，插合方向的总长度适配常规线束的布线空间，外侧设置的固定卡扣可直接卡入车体钣金或塑料覆盖件的对应安装孔内，无需额外设计固定支架，能减少整车零部件数量。接插件尾部预留线束引出空间，可适配常规线径的低压汽车电线压接端子后装入，端子装入后通过外壳内部的倒刺结构卡紧，防止拉扯线束时端子从腔体内脱出。

　　在实际应用中，这类两极接插件因为极数少、体积小，非常适合单回路的电气连接场景，比如前大灯的正负极供电、刹车开关的信号传输、喇叭的接线回路等，相比多极接插件占用空间更小，布线时更灵活，可在车体狭窄的走线空间内灵活布置。设计时需要注意公母端的防呆结构，该接插件通过外壳外形的非对称设计实现防呆，反向插合时无法推入到位，可避免装配时极性接反导致的电气故障。

　　针对两轮车的使用场景，这类接插件的外壳材质需要满足耐候性要求，能够适应户外使用时的温度变化、雨水泼溅、灰尘侵蚀，虽然该设计方案未设置专门的密封胶圈结构，但在常规的车体覆盖件内部安装位置，可满足日常使用的防护需求，若用于外露位置的接线，则需要额外增加防水护套结构。在建模过程中，需要重点保证公母端配合面的尺寸公差，尤其是端子腔室的位置度、锁止卡扣的配合尺寸，直接影响接插件的插拔力与连接可靠性，建模时以插合面为基准进行各特征的搭建，可有效保证配合尺寸的精度，减少后续实物验证时的配模调整工作量。
