多叶片旋合式机械虹膜隔膜结构设计

　　在流体管路通断调节、光学通光孔径控制、小型设备舱门开合这类需要中心孔径连续可调的工况里，这类旋合式虹膜隔膜是替代传统闸板、蝶板结构的高集成度方案。和常见的多叶片光圈结构不同，这款隔膜采用了大曲率弧形叶片设计，整圈仅布置6片旋合叶片，相比十几片叶片的传统光圈，零件数量更少，装配累积误差更容易控制，在大口径通径的应用场景下，整体结构刚度更有优势。

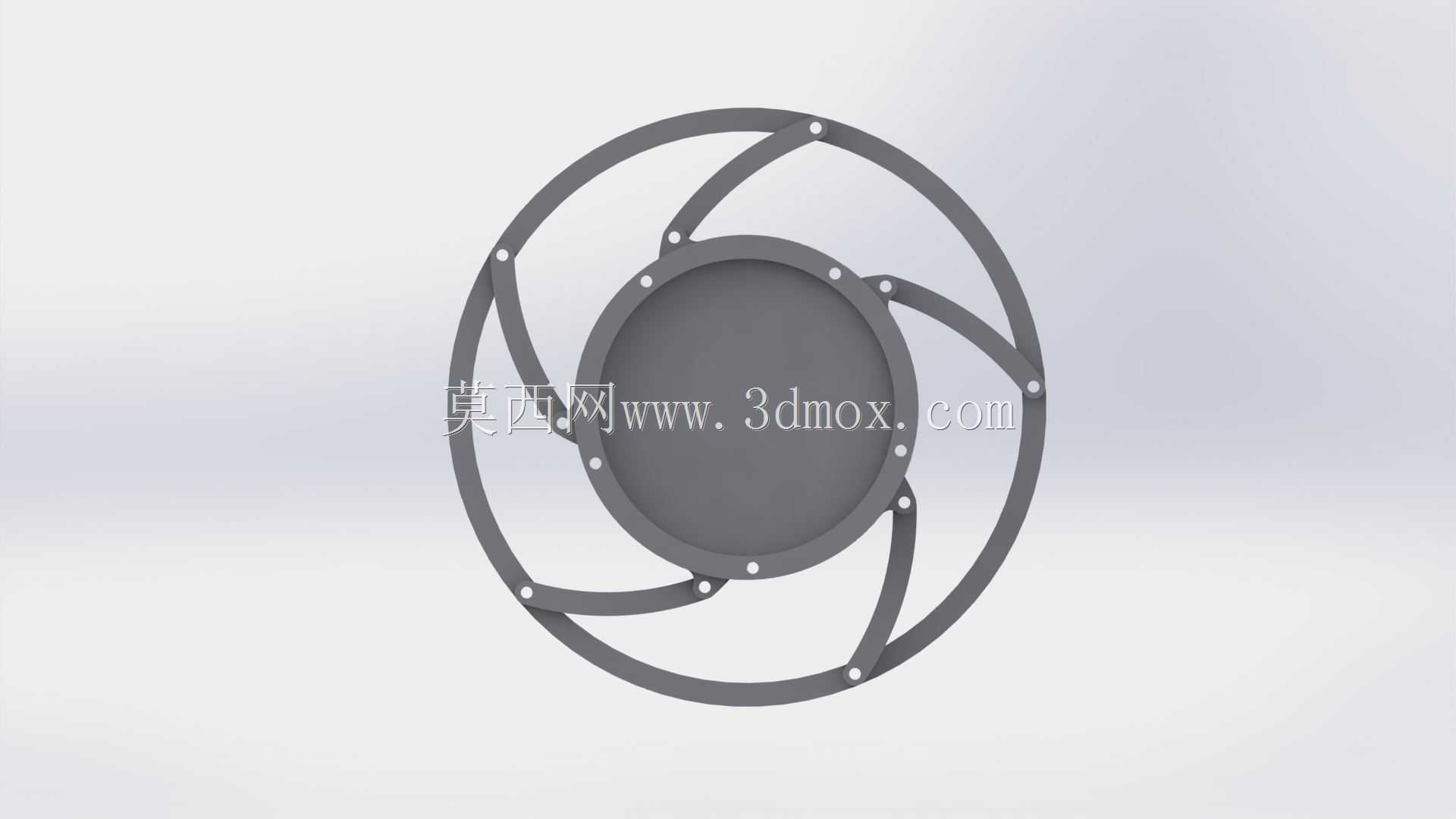

　　从实际安装边界来看，整个构件的外轮廓为标准正圆形安装法兰，法兰环面上均匀布置了12个沉头安装孔，孔位沿圆周等角度分布，适配常规的螺栓穿装固定，安装时不需要额外设计异形转接座，直接贴合对应设备的安装端面即可完成固定，安装面的平面度公差可以控制在0.1mm以内，能满足多数静密封场景的贴合要求。中心闭合区域为整面式圆形挡片，闭合状态下没有叶片拼接缝隙，相比多叶片拼合的光圈结构，密封性能更好，在需要阻断流体、遮挡光线的场景下，不会出现缝隙漏流、漏光的问题。

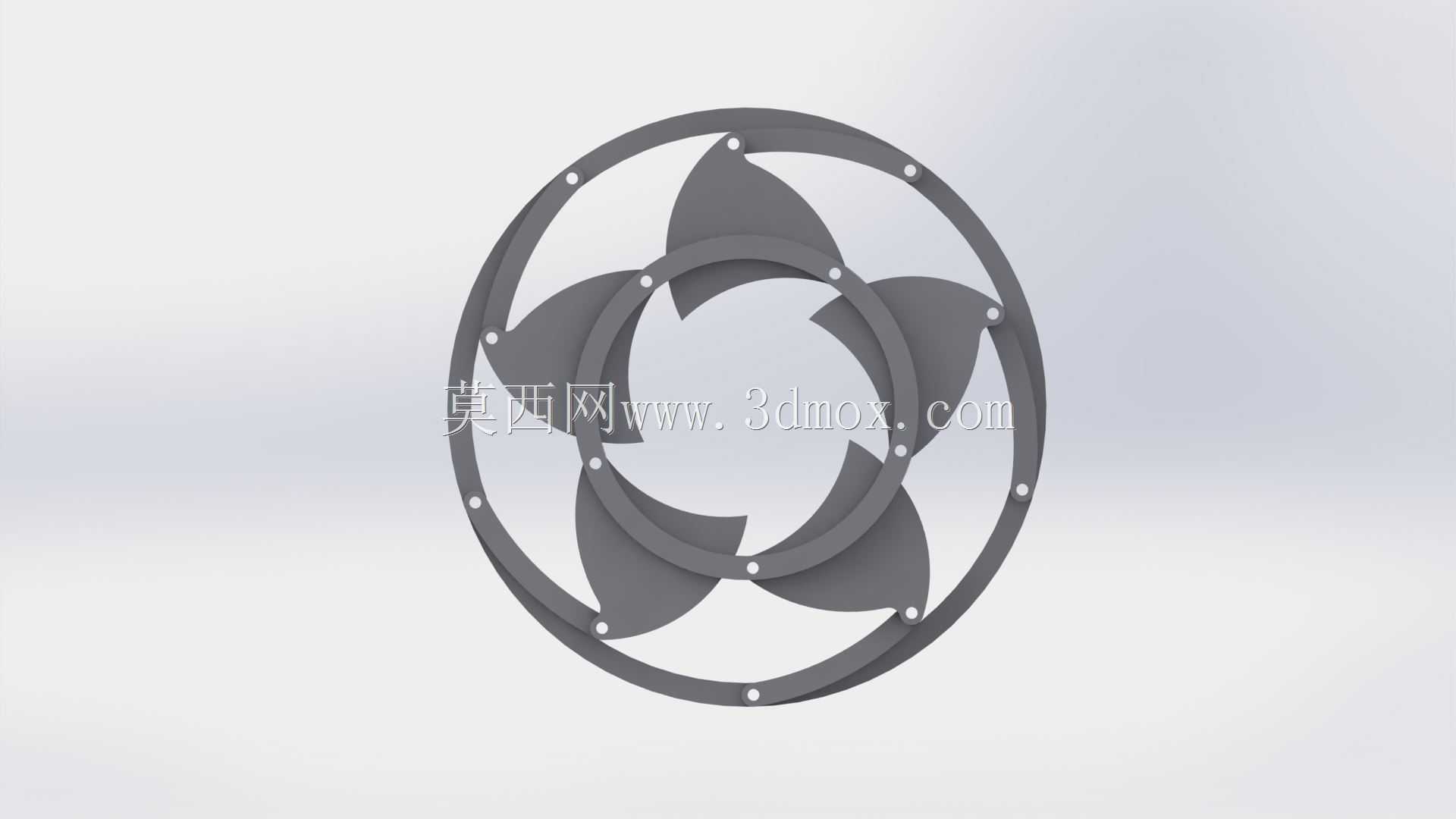

　　设计思路上，这款结构没有采用传统光圈的双层拨盘驱动逻辑，而是将每片弧形叶片的两端分别铰接在外圈固定环和中心活动环上，当活动环绕中心轴线转动时，会带动所有弧形叶片同步做旋摆运动，实现中心孔径从完全闭合到完全开启的连续调节，整个运动行程内叶片之间没有相对滑动摩擦，运动阻力更小，驱动端只需要提供很小的转动力矩就能完成孔径调节，不管是手动拨杆驱动还是小型舵机、步进电机驱动都能适配。叶片的铰接点全部采用嵌入式小凸轴结构，轴和孔的配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又不会出现径向窜动，避免叶片运动过程中出现卡滞、剐蹭的问题。

　　从功能特性来看，这款隔膜的开启状态下，中心通径可以达到外圈安装直径的60%左右，通流面积比同外径的蝶阀更大，介质通过时的流阻更低，在通风、通水的管路场景里，不会因为节流部件的存在产生过大的压力损失。叶片的弧形轮廓经过运动仿真校核，整个开合行程里所有叶片的运动轨迹互不干涉，完全闭合时所有叶片的内边缘刚好贴合中心挡片的外圆，没有突出的结构剐蹭中心挡片，长期往复运动也不会出现叶片磨损掉屑的问题。

　　实际应用中，这类结构可以直接用在小型通风管道的风量调节工位，替代传统的多叶风阀，整体厚度更薄，安装占用的轴向空间只有传统风阀的三分之一，适合安装空间局促的设备内部。也可以用在光学检测设备的通光孔调节上，整面闭合的中心挡片可以完全遮挡光路，不需要额外加装遮光挡板，简化设备的整体结构。在小型粉体输送管路里，这款结构也可以作为截料阀使用，闭合状态下的密封面连续无隙，不会出现粉体卡进叶片缝隙导致关闭不严的问题。

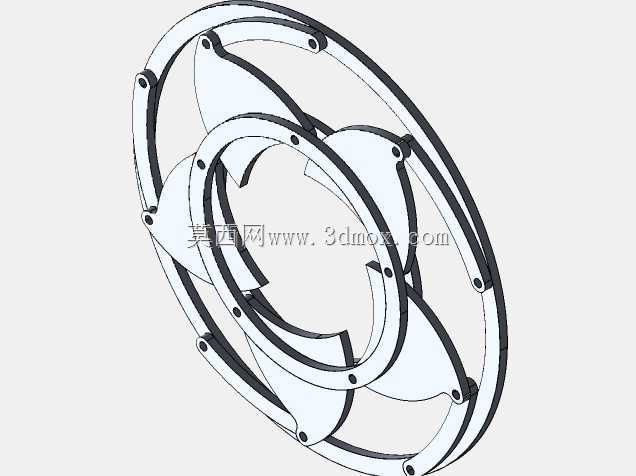

　　结构细节上，所有叶片的厚度保持一致，和两侧固定环的间隙控制在0.1mm，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡涩，加工时可以采用统一厚度的板材冲压或者激光切割成型，零件的加工一致性好，不需要针对每个叶片做单独修配，适合批量生产装配。外圈安装环的截面为矩形结构，环体宽度足够布置安装孔和叶片铰接轴，不会因为开孔导致环体刚度不足，承受安装螺栓的压紧力时不会出现变形。中心挡片为薄型圆板结构，背面可以根据使用需求加装密封胶圈、遮光绒布等辅助构件，不需要改动主体结构就能适配不同的使用场景。

　　做运动校核的时候要注意，叶片铰接点的位置精度直接影响开合的同步性，加工时需要严格控制铰接孔的位置度公差，位置度偏差超过0.1mm就可能出现某片叶片运动滞后，导致开合过程中中心孔偏斜的问题。装配时要按照对角顺序依次安装叶片，每装一片就手动转动活动环检查运动是否顺畅，全部装完后要在全行程范围内往复转动多次，确认没有卡滞点再做最终的紧固。如果是用在有腐蚀介质的场景，所有零件可以选用不锈钢或者工程塑料材质，铰接轴采用同材质的销轴，避免不同材质接触出现电化学腐蚀，影响结构的使用寿命。
