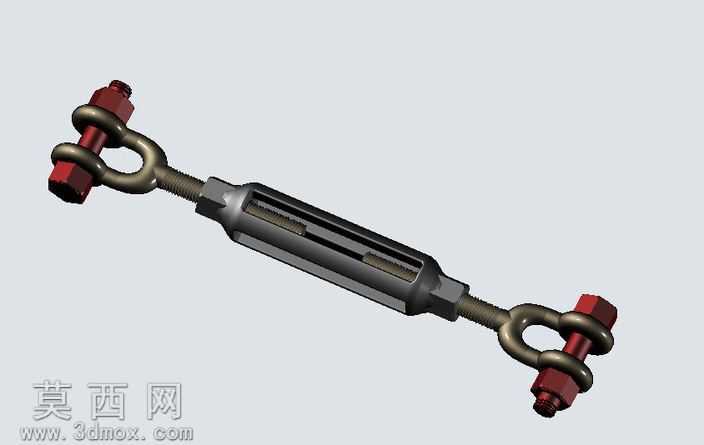

开式索具螺旋扣拉紧装置三维设计

本作品为开式索具螺旋扣（又称花篮螺丝、紧线扣）的三维参数化建模成果，建模过程中严格遵循索具类五金件的实际生产尺寸规范，对整体结构进行1:1比例还原，完整复现了该类张紧构件的全部功能结构。建模阶段首先完成主体框架的搭建：中间为长条形开式中空框架本体，框架两侧开设贯通的内螺纹通道，分别适配正反旋向的调节螺杆，通过旋转中部框架即可同步带动两端螺杆伸缩，实现张紧行程的调节，建模时精准还原了螺纹的牙型参数、螺距尺寸，同时对框架表面的长条形观察槽做了等比例复刻，该结构可直观观察内部螺杆的啮合长度，判断调节行程是否处于安全区间。两端的连接结构为U型卸扣搭配锁紧螺母的组合，建模时还原了卸扣的圆弧过渡结构、销孔配合精度，以及端部锁紧螺母的六角外形与螺纹配合关系，确保各部件的装配关系完全符合实际装配逻辑，无干涉错位问题。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：中部框架采用发黑处理的碳钢材质，赋予哑光深灰金属质感，还原表面细微的氧化层纹理；两端螺杆与卸扣采用镀锌高强度合金钢材质，设置带有轻微金属反光的银灰色质感，区分不同表面处理工艺的视觉差异；端部锁紧螺母采用调质处理的红色防锈漆涂层，设置饱和度适中的红棕色半哑光漆面质感，还原工业五金件的真实涂装效果。渲染时采用柔和的工业产品布光方案，通过主光、辅光与轮廓光的搭配，清晰呈现金属部件的明暗层次与结构转折，既突出各零件的轮廓边界，也还原了不同材质表面的反光特性，让整体模型视觉效果贴近实物拍摄质感。设计思路上，该模型以实际工程应用为核心导向，完整保留了索具螺旋扣的全部功能特征，可用于索具张紧场景的装配演示、五金产品的展示素材、机械设计课程的教学案例，建模过程中对螺纹配合、卸扣铰接、行程调节等核心结构做了可动性预留，可直接用于装配动画制作、干涉检查模拟等后续应用场景，模型的结构细节完全匹配工业级索具的生产标准，无简化失真的结构问题。
