3D打印机0.25mm铜喷嘴热端挤出机构

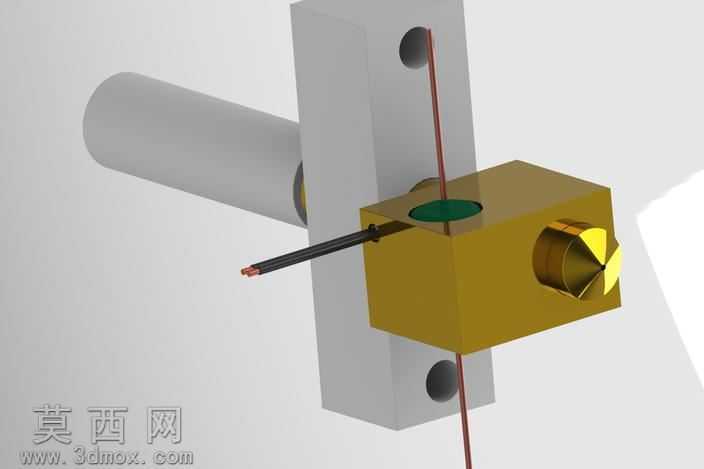

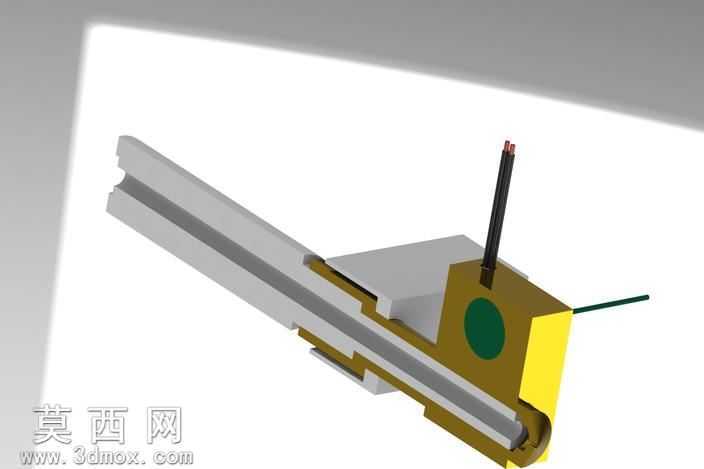

本模型为熔融沉积型3D打印机核心的热端挤出机构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循FDM挤出头的实际工作逻辑与装配公差要求，对各零部件的配合间隙、安装定位做了精准还原。模型整体包含安装固定支架、进料导向管、黄铜加热块、0.25毫米孔径铜喷嘴、加热棒安装位、测温元件安装孔、耗材导向通道等核心结构，各部件的装配关系清晰，可直观展示热端挤出机的工作原理。建模时对金属材质的表现做了针对性处理：固定支架采用哑光银灰色金属质感，还原铝合金安装件的表面磨砂效果；加热块与铜喷嘴采用黄铜金属材质，通过调整材质的反光度、粗糙度参数，还原铜质零件的金属光泽与机加工表面质感；进料管采用半透明耐高温塑料材质，还原PTFE导管的半通透视觉效果；贯穿结构的打印耗材采用红、黑两色区分，清晰展示耗材从进料到熔融挤出的完整路径。结构设计上，该热端采用侧进料布局，加热块为方块式结构，加热元件与测温元件分别从不同方位接入，保证加热区域温度均匀；喷嘴采用螺纹连接方式与加热块固定，便于后期更换不同孔径的喷嘴；安装支架预留了标准安装孔位，可直接适配常规的X轴运动滑台安装。建模过程中对细小结构做了优化处理，既保证了喷嘴孔径、进料通道等关键尺寸的准确性，也避免了过于细碎的面结构影响模型的可编辑性，整体装配无干涉，各零件可单独拆解用于结构分析、装配教学或二次设计，能够直观展示FDM3D打印机热端如何将固态耗材熔融后从喷嘴精准挤出，完成逐层堆积打印的核心工作过程。
