立式轴承支撑固定支架三维结构设计

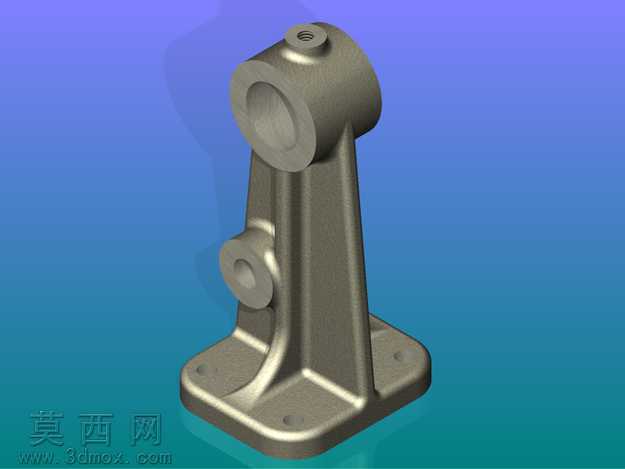

本作品为立式轴承支撑固定支架的三维参数化模型，采用Autodesk Inventor软件完成全流程建模与渲染工作，建模过程严格遵循机械零件设计的公差配合与工艺合理性要求，完整还原了该类支撑构件的全部结构细节。模型整体采用立式悬臂支撑结构，底部为方形安装法兰底座，底座上均匀分布四个沉头安装孔，用于通过螺栓将支架整体固定在设备安装基面，底座与上部支撑立臂之间设置了渐变式加强筋结构，通过大圆角过渡消除应力集中隐患，有效提升支架整体的抗弯折、抗载荷能力，避免设备运行过程中支撑结构出现形变或断裂问题。上部主体为同轴的轴承安装筒结构，筒体内壁为精加工基准面，用于装配对应规格的滚动轴承，实现转轴的回转支撑，筒体顶部设置有注油螺纹孔，可安装注油杯为内部轴承补充润滑脂，延长轴承的使用寿命；筒体侧部延伸出小型同轴凸台结构，凸台内设置通孔，可用于安装定位销、传感器或者辅助支撑轴，满足不同设备的装配拓展需求。材质渲染方面采用了喷塑铸铁的金属质感，还原了该类零件实际生产中的表面处理效果，模型各结构的拔模斜度、铸造圆角、加工面余量均按照实际铸造后机加工的工艺要求进行设计，所有特征均为可编辑参数化特征，可根据实际使用的轴承规格、安装尺寸需求快速调整对应参数，生成适配不同工况的支架模型。该支架主要用于机械设备中转轴组件的支撑固定，可承受径向与一定的轴向载荷，结构设计紧凑合理，安装固定便捷，加强筋的设置在保证结构强度的同时尽可能降低了零件整体重量，兼顾了结构刚性与轻量化设计需求，可直接用于设备装配干涉校验、工程图导出、3D打印样件验证或者数控加工编程参考，完整覆盖从设计验证到生产加工的全流程使用需求。
