KJ66涡轮叶片轮盘一体化结构设计

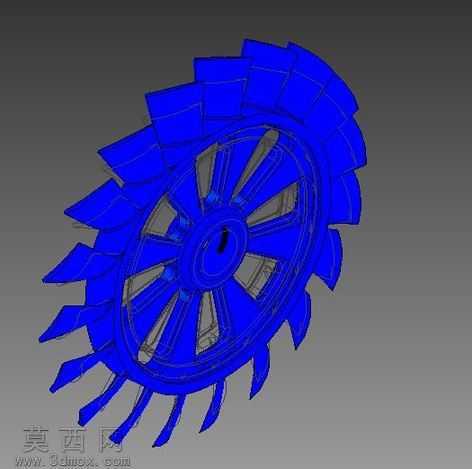

本作品为KJ66微型涡喷发动机核心涡轮与幅板轮盘一体化结构的三维建模成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以旋转凸台特征生成涡轮轮盘的基础幅板基体，针对幅板区域采用多辐条镂空式结构设计，在保证轮盘整体扭转刚度、径向承载能力的前提下，尽可能去除非受力区域的冗余材料，实现构件的轻量化设计目标。涡轮叶片部分采用沿轮盘周向均匀阵列的特征生成逻辑，单叶片截面通过多段样条曲线拟合翼型轮廓，依次完成叶根过渡圆角、叶身扭转变截面、叶顶修型的特征搭建，保证叶片气动外形符合微型涡喷的气流做功需求，叶根与轮盘外缘的衔接位置做了平滑过渡处理，避免应力集中问题，提升构件高速旋转下的结构可靠性。渲染阶段为模型赋予高饱和度蓝色工程塑料材质模拟3D打印验证件的外观效果，材质设置了适中的粗糙度与微弱的反光属性，能够清晰呈现叶片的曲面轮廓与幅板的镂空结构细节，展示视图采用斜45度俯视角度，可同时观察到外侧涡轮叶片的排布形态与内侧轮盘幅板的辐条支撑结构。设计过程中重点平衡了结构强度与轻量化的需求，幅板的辐条数量、厚度、镂空区域的轮廓都经过反复调整，既避免材料冗余带来的转动惯量过大问题，也防止结构过于单薄导致高速运转下的形变失效，叶片与轮盘的一体化建模也省去了后续装配的配合误差问题，整体模型可直接用于3D打印验证、结构仿真分析或者微型涡喷发动机的原理教学演示，完整还原了微型涡轮动力核心构件的结构特征与设计逻辑。
