联动式灯具制造夹持工装结构设计

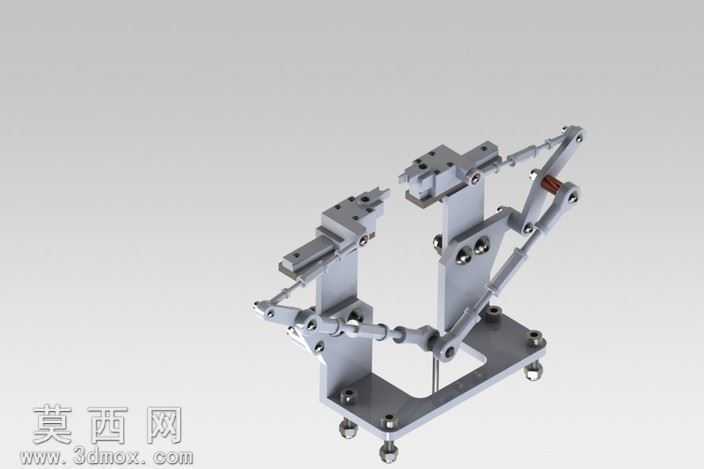

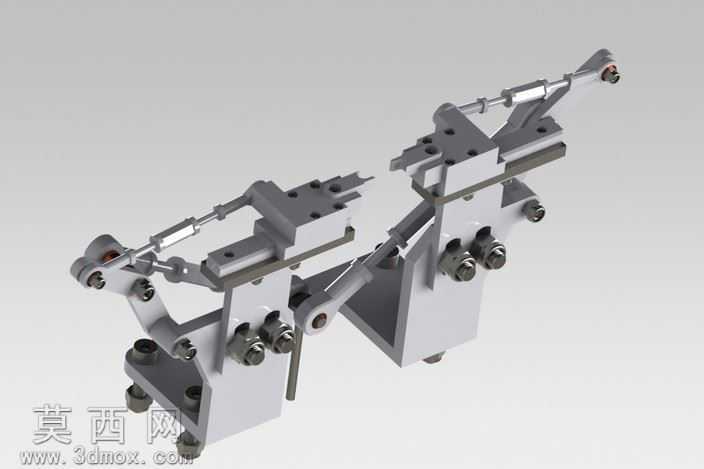

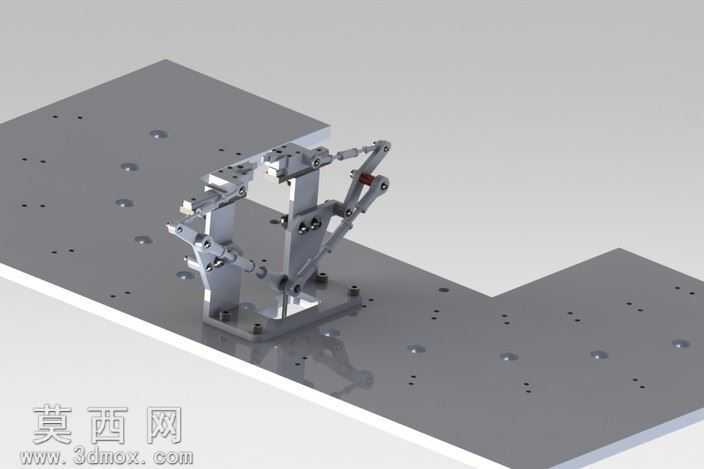

本作品为面向灯具装配工序的联动夹持工装三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺规范，对每一处零件的尺寸公差、装配间隙都做了对应约束，确保模型可直接导出工程图用于实际生产加工。模型整体采用对称式双工位布局，底部为带脚轮的方形安装底座，底座上通过螺栓固定两组立式支撑立柱，支撑立柱上集成多组可调节的夹持滑块，滑块通过连杆机构实现联动，操作人员仅需触发单侧驱动结构，即可带动所有夹持端同步完成对灯具组件的对位、夹紧动作，大幅降低灯具装配过程中的对位调整耗时。材质渲染方面，模型对不同功能零件做了区分材质设置：底座、支撑立柱、夹持滑块等结构承重件采用哑光银灰色金属材质，模拟6061铝合金阳极氧化后的表面质感，清晰呈现零件表面的安装孔位、倒角、铣削加工纹理；联动连杆、铰接销轴等传动件采用亮面金属材质，模拟45号钢调质处理后的金属光泽，铰接位置特意做了微小的间隙表现，还原真实机构的活动自由度；底部脚轮采用黑色橡胶搭配金属支架的材质组合，还原工业脚轮的真实外观，弹簧部件则设置了金属拉丝质感，清晰呈现弹簧的圈数与线径参数。结构设计上，该工装采用多连杆同步联动原理，通过铰接点的位置排布优化，实现夹持行程与夹持力的平衡，夹持端预留了可更换的夹头安装位，可根据不同规格的灯具壳体更换适配夹头，无需改动整体工装结构；支撑立柱上设置了多组调节槽位，可根据灯具的尺寸调整夹持滑块的安装高度与横向间距，适配不同规格的灯具装配需求；底座底部的脚轮带锁止结构，既方便工装在车间内的转移动作，锁止后也可保证工装在装配作业时的稳定性，避免作业过程中出现移位。设计思路围绕灯具装配工序的实际痛点展开，传统灯具装配多采用单工位独立夹具，需要操作人员逐个拧紧夹钳完成工件固定，对位精度依赖操作人员经验，装配效率低且一致性差，本设计通过联动机构实现多夹持点同步动作，可保证各夹持点的夹持力均匀，避免灯具薄壁壳体因局部受力过大出现变形，同时双工位布局可支持一名操作人员同时完成两个灯具组件的装配作业，有效提升产线的装配效率，模型完整保留了所有零件的建模参数、装配约束关系，可根据实际生产需求快速调整尺寸参数，适配不同型号的灯具生产场景。
