桁架式射频信号发射支撑塔结构

　　在无线通讯信号覆盖网络的搭建环节里，这类桁架式射频支撑塔是室外信号补点、专网信号架设场景里的常用承载结构，不同于大高度的宏基站铁塔，这类小尺寸塔架更多用于厂区无线信号覆盖、园区专网通讯、局部区域射频信号补盲，或是临时测试场景的信号设备架设，能够在有限的安装空间内为射频天线提供稳定的架设高度，减少地面障碍物对信号传输的遮挡与衰减。

　　从结构设计逻辑来看，这款塔架采用三立柱空间桁架构型，三根主立柱沿圆周方向均匀排布，相比四立柱结构在同等耗材用量下拥有更优的抗扭性能，同时减少了单根立柱的安装定位难度，适合小尺寸塔架的快速装配。主立柱之间采用螺旋上升的斜向腹杆连接，腹杆与主立柱的连接节点采用相贯线贴合焊接形式，既保证了节点处的传力连续性，也避免了额外节点板带来的风阻增加与材料浪费，腹杆的排布角度经过受力优化，能够将水平方向的风载荷、天线设备的偏心载荷均匀传递到三根主立柱上，避免单根立柱出现应力集中的情况。

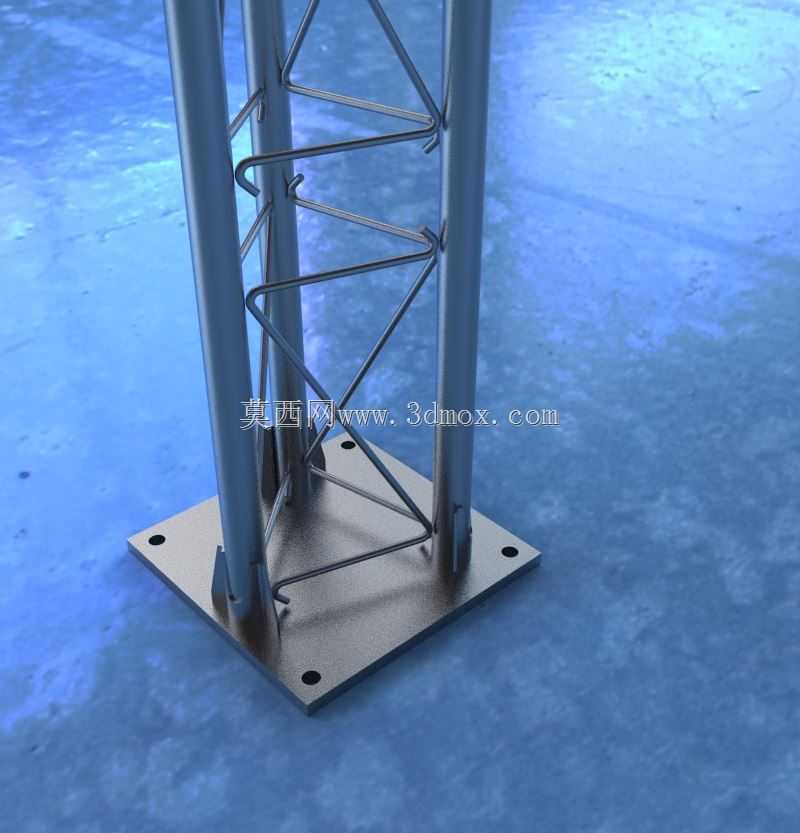

　　底部的安装底座采用整块方形钢板加工而成，钢板上预留四个对称分布的安装孔，孔位距离底座边缘留有足够的安全边距，既可以通过膨胀螺栓直接固定在硬化混凝土地面上，也能配合预埋地脚螺栓实现更高载荷等级的安装固定。底座与主立柱的连接位置设置了三角形加强筋板，筋板分别贴合立柱外壁与底座上表面，能够抵消立柱传递来的弯矩，避免立柱根部与底座连接位置在长期交变风载下出现焊缝开裂的问题，底座钢板的厚度经过校核，能够在单根立柱承受最大侧向力时不发生明显的板面翘曲变形，保证整个塔架的安装基准面平整。

　　实际应用中，这类塔架的顶部预留了通用的天线安装法兰接口，可以适配不同规格的全向射频天线、定向板状天线，塔架内部预留了走线空间，射频馈线可以沿主立柱内侧排布，通过配套的线卡固定在腹杆上，避免馈线长期暴露在外部被风刮动出现磨损，同时也让整体外观更整洁。塔架的整体高度适配多数场景的架设需求，既不会因为高度过高导致安装运输不便，也能避开地面人员活动区域、低矮植被与周边临时设施的遮挡，保证射频信号的发射与接收角度满足设计要求。

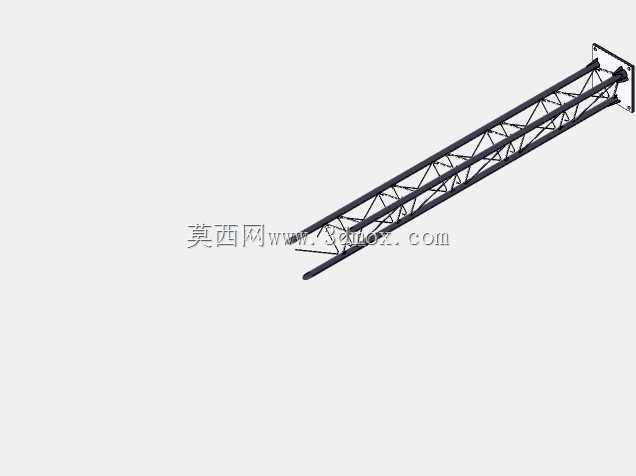

　　从建模细节来看，整个结构的所有杆件连接位置都做了贴合处理，没有出现干涉或者间隙过大的问题，主立柱采用等截面圆管型材，腹杆采用小直径圆管，不同规格的型材选型匹配对应位置的受力需求，在保证整体结构刚度、强度满足使用要求的前提下，尽可能降低整体自重，方便人工搬运与现场快速组装，不需要大型吊装设备就能完成安装作业，适合在场地受限、大型设备无法进入的区域部署。针对户外使用的场景，结构所有外露构件的设计都考虑了防腐处理的工艺余量，杆件焊接位置预留了足够的焊缝打磨空间，方便后续做热浸镀锌或者喷塑防腐处理，延长户外使用的寿命，减少后期维护的频次。

　　在结构受力校核层面，设计时重点考虑了常年平均风速下的风载变形量，保证塔架顶部的天线安装位置在最大设计风速下的摆动幅度控制在射频设备允许的范围内，避免因为塔架摆动过大导致信号指向偏移，影响信号覆盖的精度。同时桁架结构的镂空特性能够大幅降低风阻系数，相比实心杆状结构，相同迎风面积下的风载荷能够降低四成以上，进一步提升了结构在恶劣大风天气下的稳定性，减少底座安装位置的受力负荷，降低对安装基础的强度要求。
