20瓦SMA接口射频同轴终端负载结构

　　做射频链路搭建的时候，很多刚入行的工程师容易忽略终端负载的选型，总觉得这是个不起眼的小部件，直到现场调试出现驻波异常、功率反射烧坏前级功放的问题，才意识到这个器件的设计细节直接影响整套射频系统的稳定性。这款20瓦功率等级的SMA型射频负载，核心作用就是在射频传输链路的闲置端口、测试校准回路里，把传输过来的射频能量全部吸收耗散，避免信号反射回信号源或者功放端，保证链路里的阻抗始终匹配在50欧姆的标准值，从根本上减少驻波比异常带来的信号失真、器件过载问题。

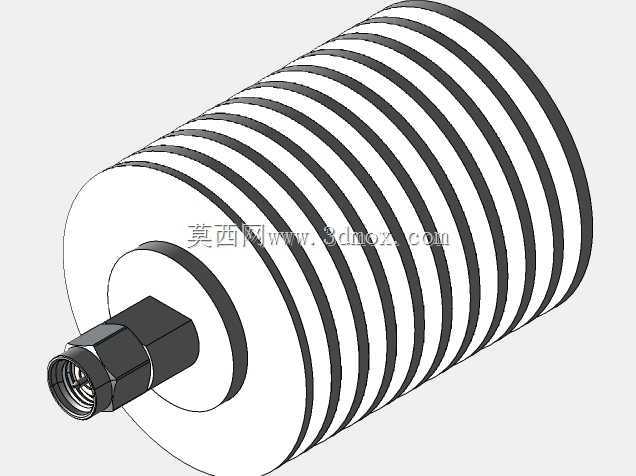

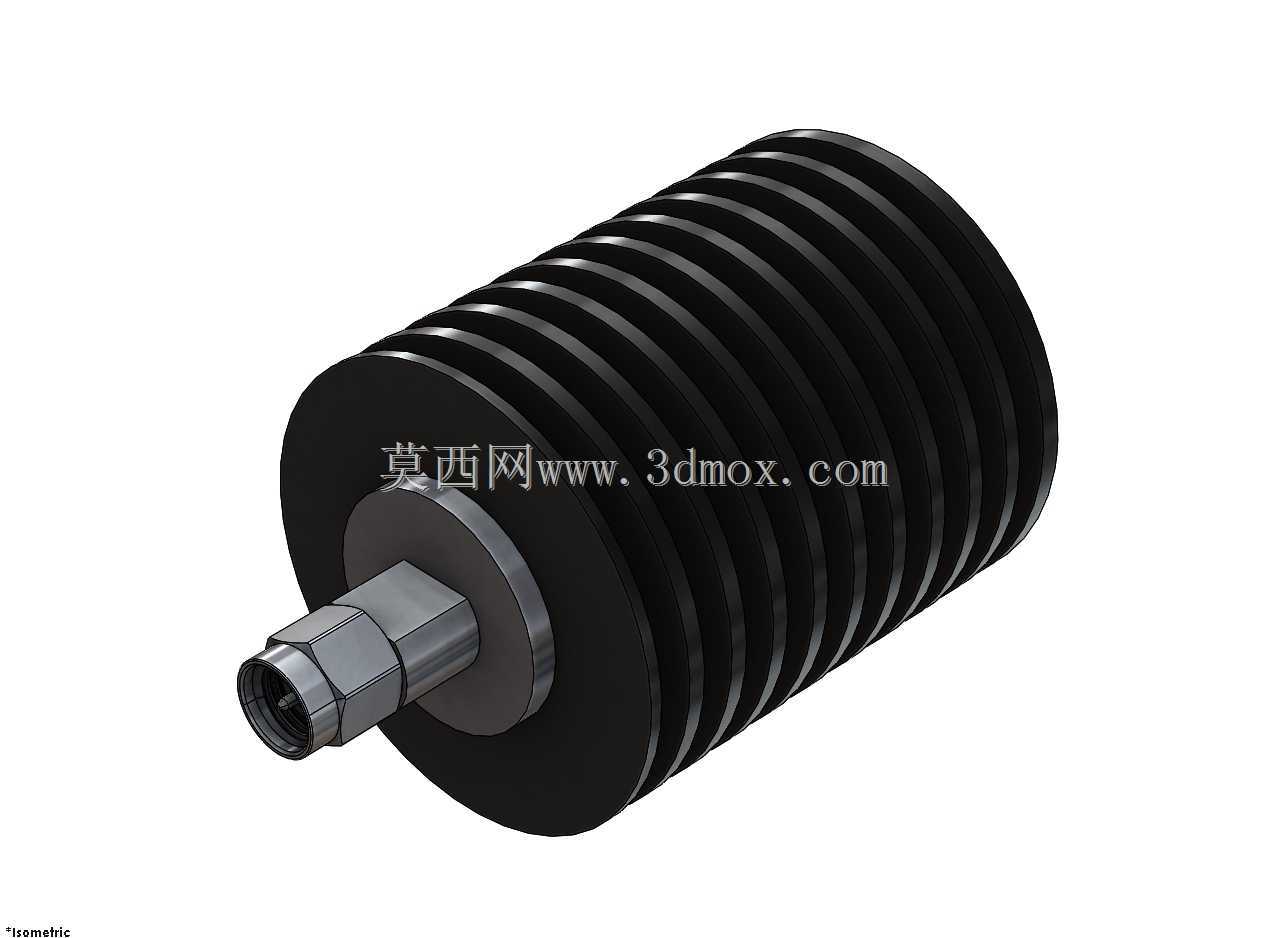

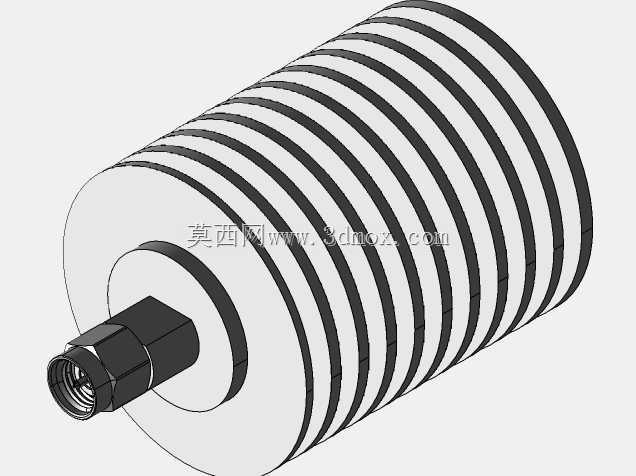

　　从结构设计逻辑来看，这款负载的散热结构是整个设计的核心，因为20瓦的连续波功率输入后，几乎所有的射频能量都会转化为热能，如果散热能力不足，内部的吸收材料温度超过耐受阈值，就会出现吸收效率下降、驻波比劣化，甚至接头焊锡融化脱落的故障。所以主体外壳采用了轴向排布的环形散热鳍片结构，这种结构没有采用复杂的一体铣削异形鳍片，而是用等距等厚的环形肋条，一方面是加工的时候可以直接通过棒料车削一次成型，加工成本更低，同轴度也更容易保证，另一方面环形鳍片不管是自然对流还是有风道强迫风冷的场景，各个方向的气流都能顺着鳍片间隙流通，不会出现某一侧散热死角，在6GHz的全工作频段内，满功率连续工作的时候，外壳最高温度能控制在材料允许的范围内，不需要额外加装散热片就能满足使用要求。

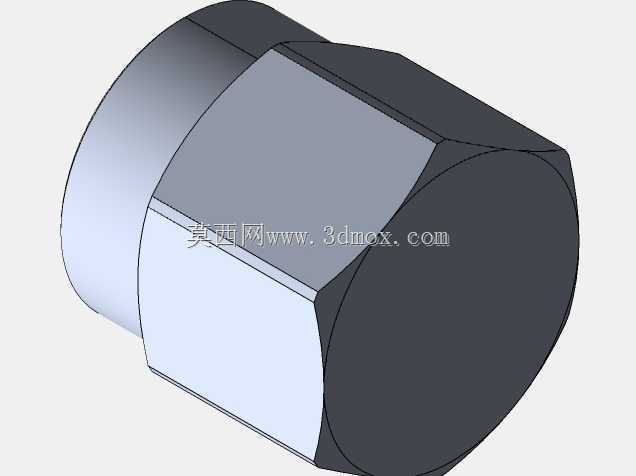

　　接口部分采用标准SMA公头设计，接头的内导体和外导体的同轴度公差控制在0.02mm以内，配合标准的SMA母座使用的时候，插合后的接触间隙能控制在射频信号泄漏允许的范围内，在DC到6GHz的工作频段内，回波损耗能满足常规通信、测试场景的要求。接头和主体散热外壳的连接部位，设计了台阶式的定位结构，装配的时候内导体和内部吸收电阻的连接端能精准对中，不会出现装配偏移导致的阻抗不连续点，毕竟射频结构里哪怕零点几毫米的错位，在高频段都会带来明显的驻波抬升。

　　实际选型安装的时候，首先要注意安装边界，这款负载的主体是圆柱形散热结构，鳍片的最大外径要比常规的小功率SMA负载大不少，在面板安装或者机箱内部布局的时候，要给鳍片周围留出足够的对流空间，不能紧贴其他发热器件或者机箱壁，不然会堵住散热风道，导致满功率工作时温度超标。其次是安装扭矩，SMA接头的标准安装扭矩是0.9N·m左右，不能因为担心松动就用扳手过度拧紧，不然会导致接头内部的聚四氟乙烯介质变形，反而会引起阻抗失配，长期使用还可能出现接头开裂的问题。

　　在不同的应用场景里，这款负载的适配性也有讲究：在实验室测试场景里，经常会把它接在耦合器的隔离端、功分器的闲置输出端，这时候要注意如果是脉冲功率工况，峰值功率超过20瓦的时候要降额使用，避免瞬时功率击穿内部的吸收电阻；在通信基站的射频前端、微波测试设备的内部链路里，这款负载因为采用全金属密封结构，抗振动、抗温度冲击的能力更强，比那种塑封的小功率负载更适合工业级的使用环境，不会因为长期的温度循环出现内部材料老化、吸收性能下降的问题。

　　建模的时候要特别注意几个影响性能的尺寸公差：一是SMA接头的基准面到散热主体端面的距离，这个尺寸如果偏差太大，插合的时候会出现接头顶死或者接触不到位的问题；二是散热鳍片的同轴度，如果鳍片和接头的同轴度偏差太大，安装的时候会和周围的结构件发生干涉，也会影响整体的重量平衡；三是内部腔体的尺寸，要和吸收电阻的外径匹配，保证电阻和外壳之间的接触热阻足够小，能把电阻产生的热量快速传导到外壳鳍片上散出去，不然哪怕外壳散热做的再好，热量传不出来也会导致内部温度过高。很多新手建模的时候只画外形，忽略了这些配合尺寸的公差标注，实际加工装配的时候就会出现各种各样的问题，要么装不上，要么性能达不到设计要求。

　　另外从结构可靠性的角度，这款负载的外壳采用金属材质，表面做了导电氧化处理，既可以提升外壳的耐腐蚀能力，也能保证外壳的导电连续性，起到很好的电磁屏蔽作用，不会把内部的信号泄漏出来，也不会被外界的电磁信号干扰，这在高灵敏度的射频测试场景里尤为重要，如果外壳的导电连续性不好，哪怕吸收性能再好，泄漏的信号也会影响测试结果的准确性。
