直柄标准麻花钻D8规格切削刀具结构

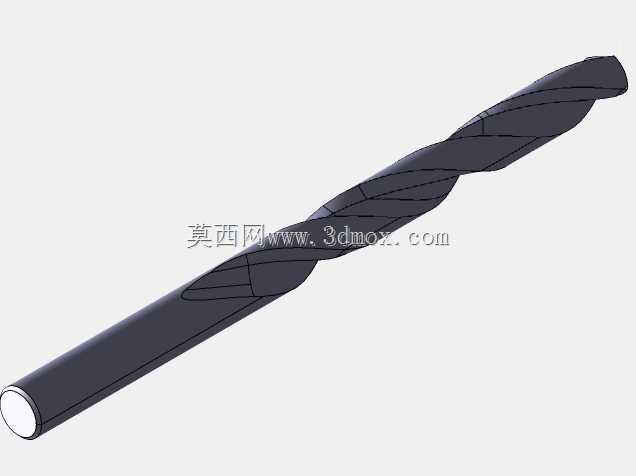

　　在常规金属切削加工场景里，直径8mm的直柄麻花钻是孔加工工序里出镜率极高的通用刀具，不管是普通台式钻床的小批量修配作业、立式加工中心的批量零件钻孔工序，还是摇臂钻床对大型结构件的现场配钻，都能见到这类刀具的应用。这套三维结构完整还原了标准麻花钻的所有核心几何特征，没有做简化处理，能直接用于钻削工艺仿真、刀具库装配、加工路径干涉校验等场景。

　　从功能特性来看，该刀具的切削部分严格遵循高速钢麻花钻的标准几何参数设计：两条对称分布的螺旋槽形成连续的排屑通道，螺旋角取值适配常规碳钢、铸铁等常见金属材料的钻削工况，切屑能顺着螺旋槽顺畅排出，不会在孔内堆积造成卡钻、刮伤已加工孔壁的问题。钻尖部分的顶角、后角、横刃斜角都按照通用钻削的最优参数建模，横刃的存在保证了钻尖定心的基础稳定性，两个主切削刃对称分布，钻削时受力均衡，不容易出现钻偏、孔位超差的问题。导向部分的刃带做了等宽设计，既可以在钻削过程中起到导向修光孔壁的作用，也能控制钻头与孔壁的摩擦面积，减少钻削过程中的发热损耗。

　　设计思路上完全贴合实际量产刀具的结构逻辑，没有做艺术化的夸张修改：直柄部分的直径与钻身工作部分保持一致，适配常规钻夹头的装夹范围，装夹时不需要额外配用变径套，能直接装夹在夹持范围1-13mm的普通手紧钻夹头、扳手钻夹头上，装夹长度预留了足够的安全余量，满负荷钻削时不会出现打滑、钻头脱落的风险。刀柄末端做了微小的倒角处理，方便操作人员快速将钻头装入钻夹头，不会因为端面毛刺卡滞影响装夹效率。

　　从安装边界和尺寸匹配来看，该刀具的总长度、工作部分长度都符合直柄麻花钻的标准系列尺寸，在做加工工艺排布的时候，不需要额外调整刀具长度补偿参数，能直接匹配常规数控系统里的标准刀具参数库。排屑槽的长度覆盖了最大钻孔深度的行程需求，当钻削深度不超过5倍孔径的盲孔或者通孔时，排屑槽不会被工件表面遮挡，切屑可以顺利排出，不会因为排屑不畅导致钻头过热退火。刃带的外径公差按照标准刀具的精度等级建模，钻削出的孔尺寸公差能稳定落在IT10-IT12的常规精度区间，满足一般螺纹底孔、销钉过孔、安装让位孔的加工精度要求，不需要后续额外的铰削、镗削工序就能直接使用。

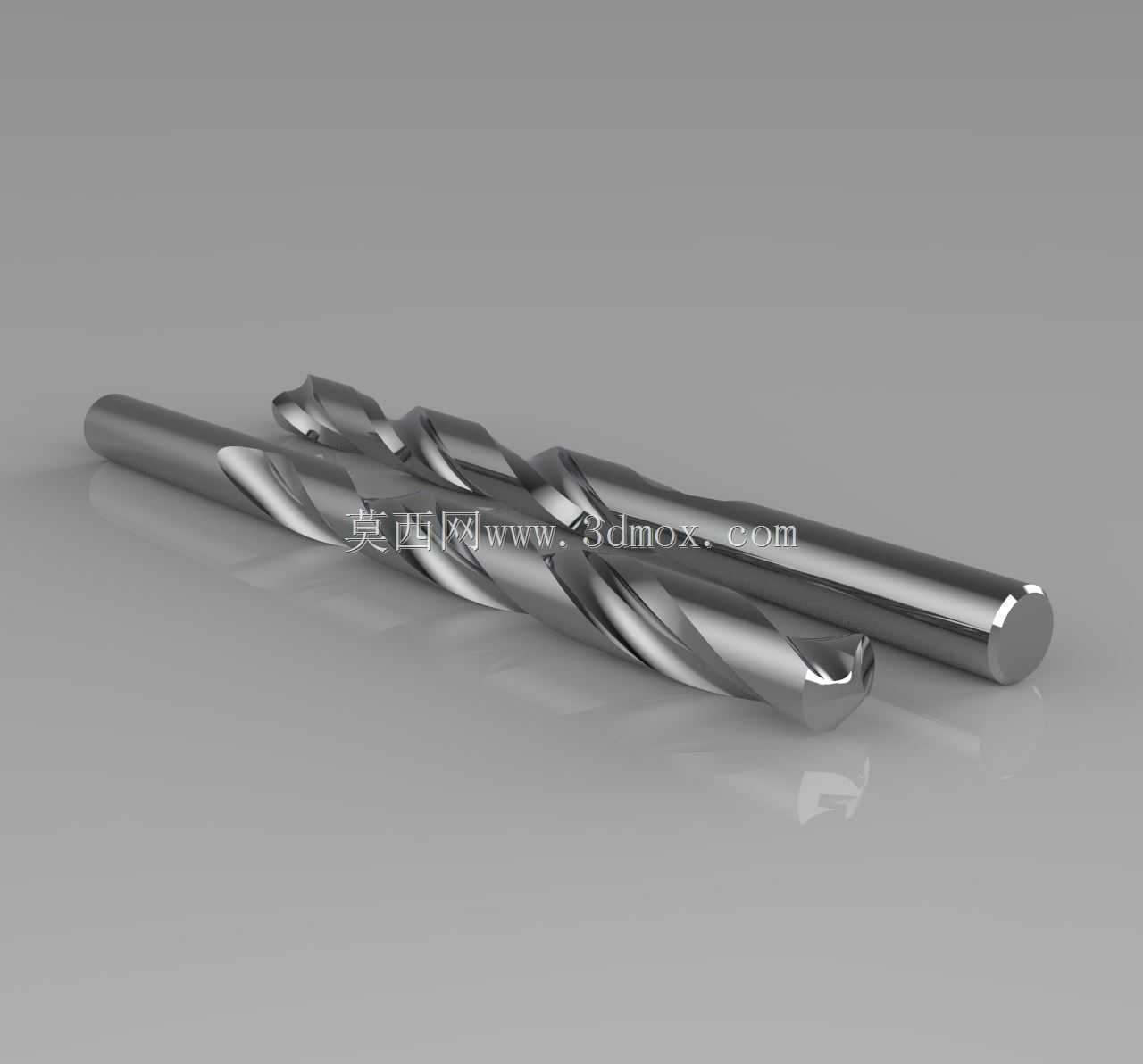

　　在实际设备适配场景中，这款刀具除了能适配常规的金属切削机床，也能装夹在手持电钻、充电式起子电钻等便携工具上，用于现场装配过程中的临时配钻作业，直柄的装夹结构对设备的夹持部件没有特殊要求，不需要定制专用的夹具或者接杆。建模过程中还原了钻头表面的磨削纹理特征，在做渲染、工艺展示、作业培训课件制作的时候，能更贴近真实刀具的视觉效果，不会出现和实物偏差过大的问题。钻尖部分的横刃修磨形态也做了还原，没有做理想化的锋利处理，符合普通量产刀具出厂时的初始状态，工艺人员在做钻削力仿真的时候，可以直接基于这个模型的几何参数计算轴向力、扭矩载荷，为夹具设计、机床选型提供准确的参考依据。
