catia参数化滚动轴承结构设计

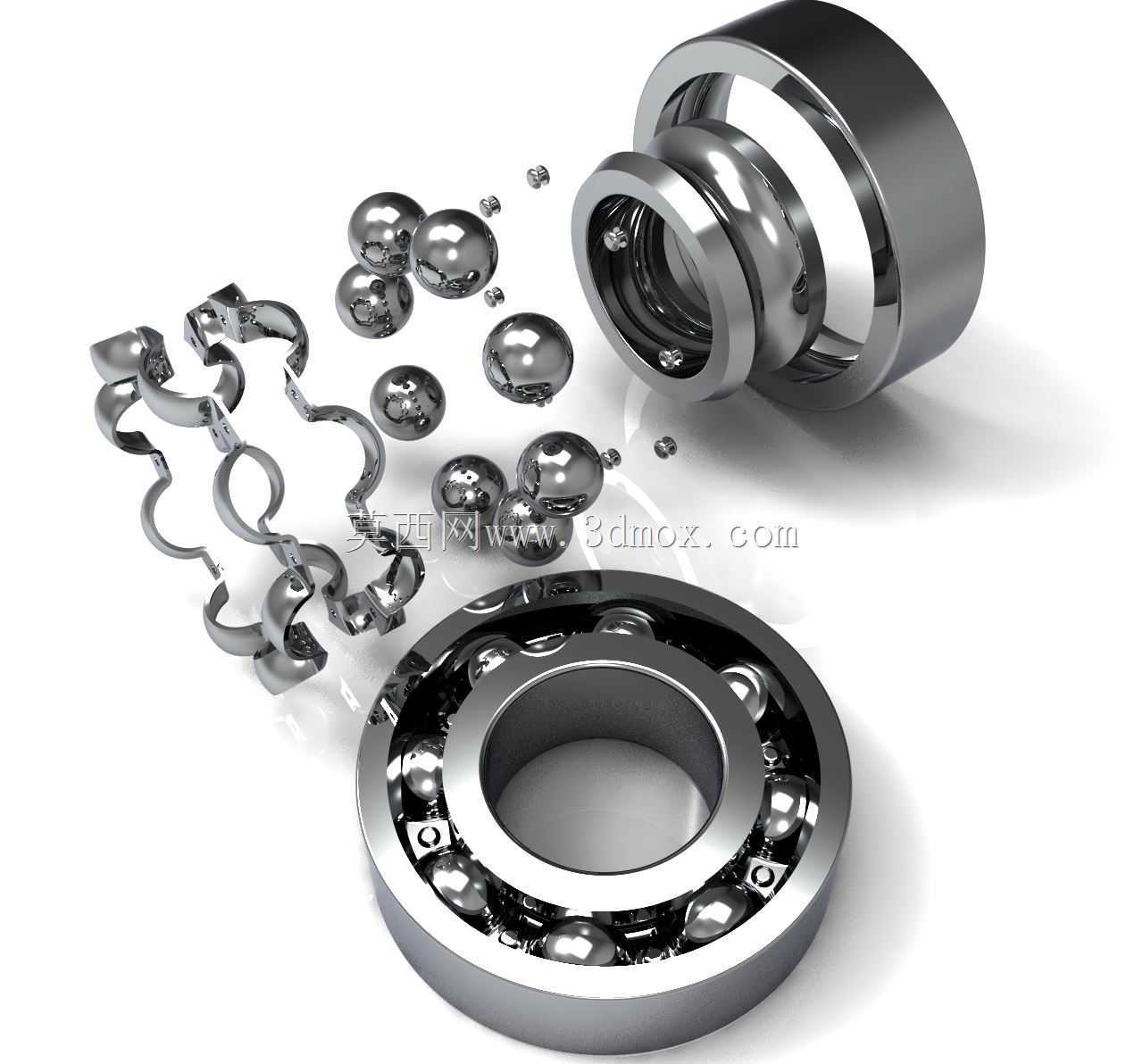

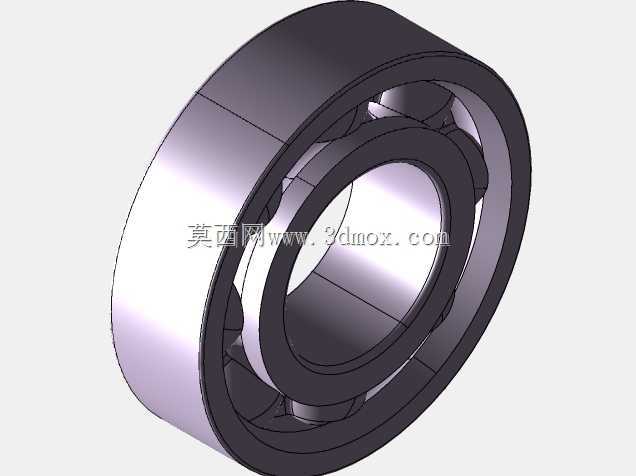

　　在各类旋转传动设备的结构设计环节，滚动轴承是绕不开的核心支撑部件，从普通的输送机辊筒、机床主轴，到精密的伺服传动模组、工程机械的回转机构，几乎所有存在相对旋转运动的部位，都需要这类部件承担径向与轴向载荷，同时将轴系的旋转摩擦系数控制在较低水平，减少动力传输过程中的损耗。这套参数化的轴承三维结构，完整还原了深沟球轴承的全部组成部分，包括承载径向载荷的内圈、与轴承座配合固定的外圈、均匀分布在滚道之间的钢制滚动体，以及用于分隔滚动体、避免相邻球体直接接触产生额外摩擦的冲压保持架，各部件的配合间隙、滚道曲率都按照常规通用轴承的设计规范做了还原，没有做简化省略，方便设计人员直接调用参考。做参数化轴承模型的核心思路，

　　是解决常规标准件库调用时尺寸适配性差的问题——很多设备设计过程中，轴径、安装座的尺寸会根据整体布局做调整，非标准尺寸的轴承如果每次都重新建模，会占用大量的结构设计时间，这套模型通过参数关联，将内圈内径、外圈外径、轴承宽度、滚动体直径、滚道曲率半径这些核心尺寸做了参数绑定，调整主参数的时候，其余关联尺寸会按照轴承设计的比例关系自动更新，不需要逐个修改特征，能大幅提升非标设备设计时的建模效率。从安装边界的角度来说，模型严格遵循通用轴承的安装尺寸规范，内圈与轴的配合面、外圈与轴承座孔的配合面都预留了符合公差设计要求的参考基准，内圈的定位轴肩高度、外圈的挡边高度都符合常规安装的限位要求，不会出现轴肩过高导致拆卸困难、

　　或者挡边过低无法承受轴向载荷的问题；保持架的兜孔间隙也按照实际冲压保持架的设计值做了还原，滚动体在兜孔内的活动量符合实际运行状态，不会出现模型干涉或者间隙过大不符合实际的情况。实际工程应用中，这类参数化模型除了用于设备整体装配时的结构干涉检查，还可以用于后续的仿真分析环节，比如对轴承施加额定径向载荷后，分析滚道与滚动体的接触应力分布，或者模拟不同转速下保持架的运行稳定性，因为模型的各部件都是独立可拆分的实体，不需要额外做几何清理就能直接导入仿真软件设置接触对，省去了模型修复的步骤。很多刚接触机械设计的人员在做轴承选型时，往往只关注内径、外径、宽度这三个外形尺寸，忽略了滚道曲率、接触角这些核心参数对承载能力的影响，

　　这套完整的参数化模型可以直观展示不同参数下轴承内部结构的变化，比如调整滚动体直径时，滚道的曲率会同步调整，保持架的兜孔位置、梁的宽度也会跟着变化，能帮助设计人员更直观理解轴承各尺寸参数之间的关联逻辑，避免选型时出现参数不匹配的问题。在做设备的维护性设计时，这套模型也能提供直观的参考，比如轴承安装时的锁紧螺母空间、拆卸时拉马的抓取位置，都可以通过三维模型直接做空间校验，避免后期装配时出现工具无法操作的问题；同时模型的爆炸视图可以清晰展示各部件的装配顺序，给装配工艺的编制提供直观的参考，不需要再单独绘制装配示意图。不同于很多简化的标准件模型只做外形轮廓，这套模型把轴承的密封槽、倒角、保持架的冲压缺口这些细节特征都做了还原，在做整机的三维渲染或者技术方案展示时，能更真实地体现设备的结构细节，不会因为标准件的过度简化影响整体方案的呈现效果。对于做轴承本身设计研发的人员来说，这套参数化框架也可以作为基础模板，在其基础上调整接触角、滚动体数量、保持架结构，快速衍生出角接触球轴承、调心球轴承等不同类型的轴承结构，不用从零开始搭建模型框架，能把更多精力放在承载能力计算、结构优化这些核心设计环节上。
