模块化金属拼接装饰格栅结构设计

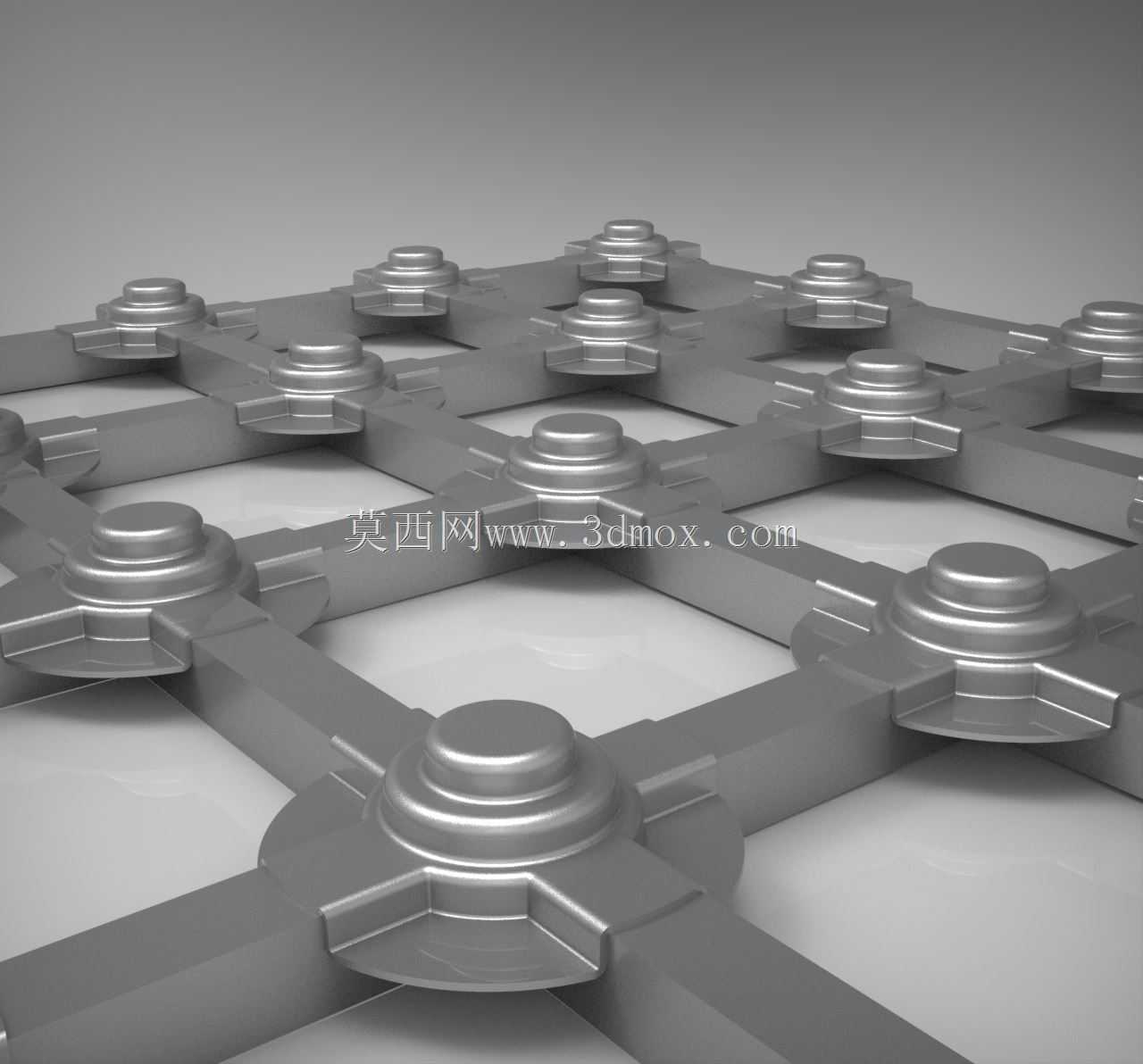

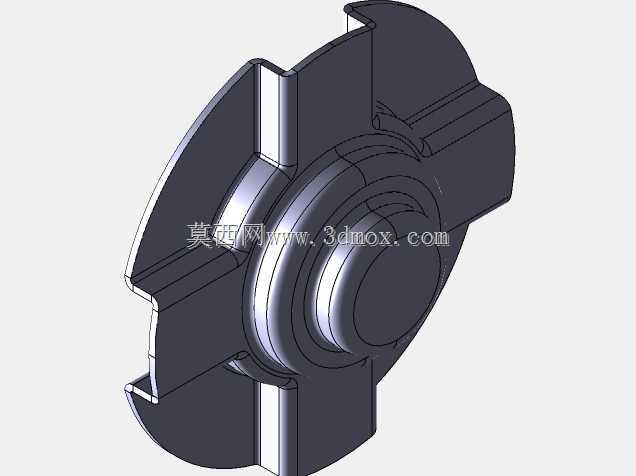

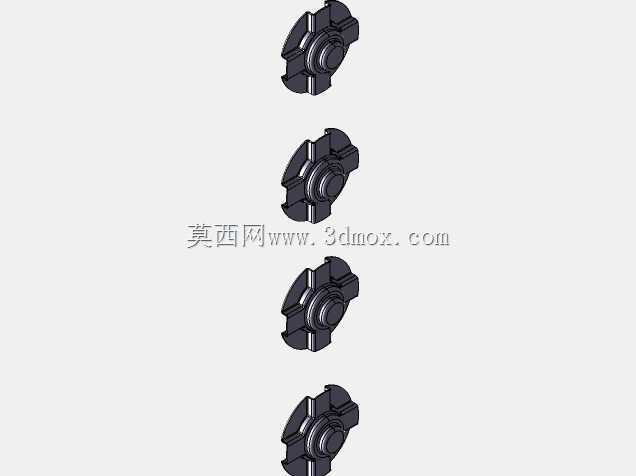

　　该金属构件采用阵列式模块化拼接设计，单组单元采用中心凸起式柱帽结构，柱帽底部延伸出十字形连接翼缘，相邻单元可通过翼缘的嵌合结构实现快速拼接，无需额外焊接或紧固件即可组成大面积连续格栅结构，在展厅装饰、工业风室内隔断、设备外防护格栅、景观金属铺装等场景中均可适配。从结构设计逻辑来看，中心凸起的柱帽采用圆弧过渡收边，既避免了尖锐边角带来的磕碰风险，也通过阶梯式的柱身造型强化了金属材质的立体感，光线照射下可形成层次分明的光影效果，适配艺术装饰类场景的视觉需求。十字形连接翼缘的厚度与单元主体边框保持一致，拼接后翼缘与边框完全齐平，整体格栅表面无凸起拼接缝，既保证了外观的整体性，也避免了缝隙积灰的问题，降低后期维护清理的难度。

　　在安装边界适配方面，单组单元的连接翼缘预留了0.2mm的装配公差，多单元拼接时可累计抵消加工误差，大面积铺装时不会出现累计变形导致的拼接错位问题；单元背部预留有通用安装卡槽，可直接卡入配套的金属龙骨，也可通过背部的沉孔采用螺丝固定，适配墙面挂装、地面铺装、隔断框架固定等多种安装方式。从功能特性来看，该构件采用等厚度金属板材一体冲压成型，整体结构无拼接焊缝，结构强度均匀，作为防护格栅使用时，单元间的方形镂空区域可保证通风散热需求，同时凸起的柱帽结构可形成防滑纹理，作为地面金属铺装使用时可提升行走摩擦力，避免湿滑场景下的滑倒风险。设计过程中针对金属冲压的成型特性做了专项优化，所有转角位置均采用R2以上的圆角过渡，

　　避免冲压成型时出现应力集中导致的开裂问题，柱帽的阶梯高度按照板材厚度的1.5倍设置，既保证了造型的立体感，也避免了拉伸成型时出现板材拉薄破裂的问题。在实际工程应用中，该类构件可根据使用场景调整单元尺寸，小尺寸单元可用于墙面装饰挂板、设备通风口防护网，大尺寸单元可用于工业风地面铺装、户外景观金属栈道、展厅隔断墙体，拼接时可根据设计需求调整单元组合方式，形成不同密度的镂空效果，兼顾装饰性与实用功能。构件的边框截面采用等宽设计，边缘做了倒钝处理，安装后无锋利毛边，作为公共区域装饰构件使用时可满足安全防护要求，金属材质的表面可做喷砂、拉丝、电镀等多种表面处理，适配不同的装修风格需求。从结构受力角度分析，

　　十字形连接翼缘在拼接后形成连续的加强筋结构，大幅提升了整体格栅的抗弯折能力，作为地面铺装使用时，单平米可承受不低于500kg的均布载荷，满足人行区域的承重要求，作为防护格栅使用时，可承受不低于1000N的侧向冲击力，满足设备防护的安全标准。
