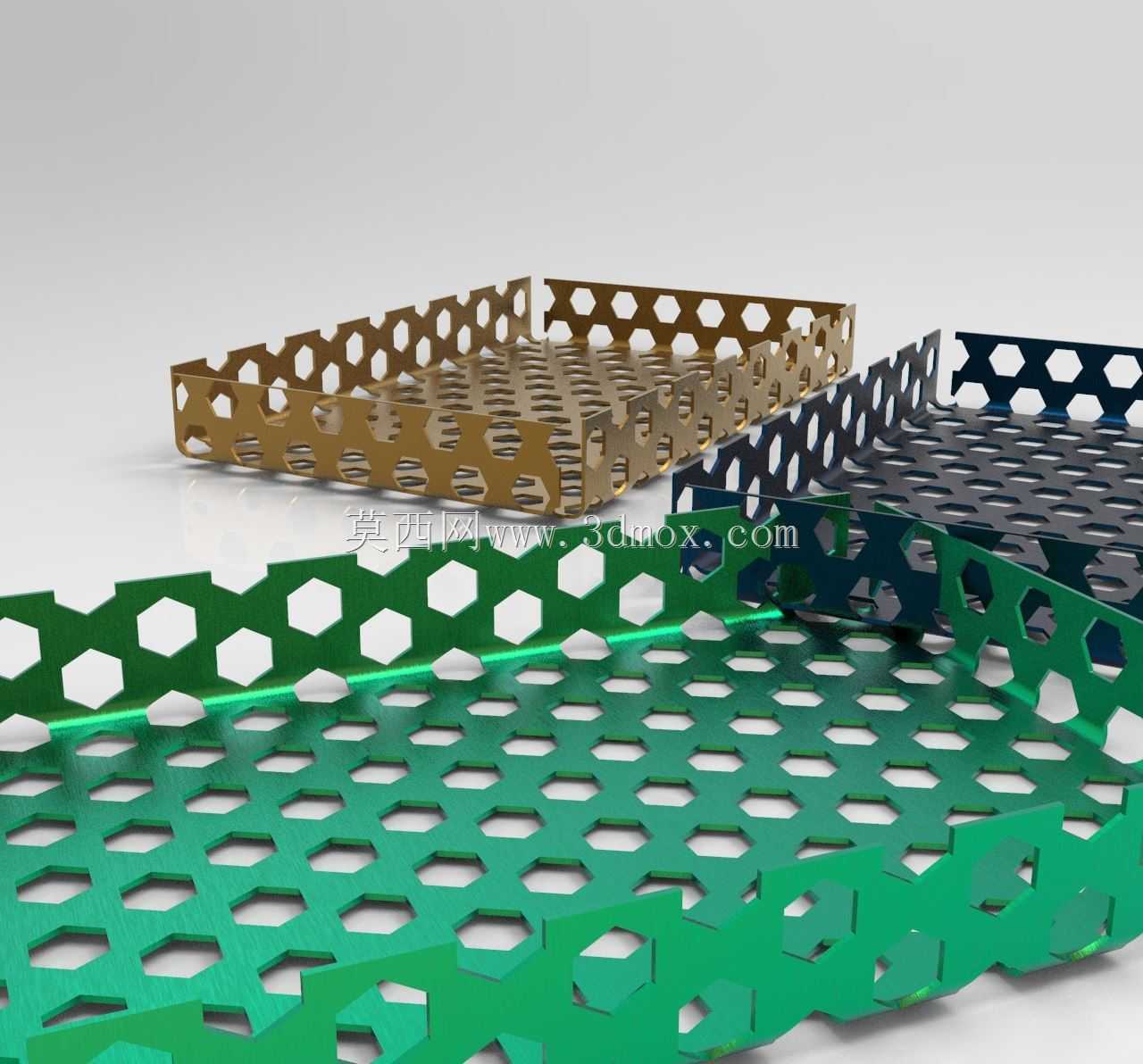

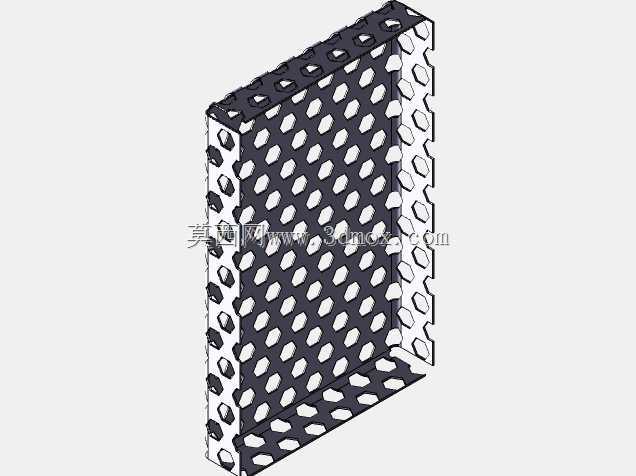

六边形网孔折弯成型穿孔金属钣金件

　　这类带连续六边形冲孔的折弯金属板，在工业现场的应用场景覆盖极广，从设备外围的安全防护围挡、通风散热格栅，到物料输送线的筛分承托板、生产车间的操作平台踏步板，再到电控柜内部的走线分隔层、降噪设备的阻尼消音衬板，都能见到这类结构的身影。不同于普通平板冲孔件，这款构件在冲孔完成后做了多道折弯成型处理，边缘的折边既可以提升整板的结构刚性，避免大尺寸薄板在受力后出现翘曲变形，也能作为安装贴合面，直接通过螺栓或者卡扣与配套框架固定，不需要额外加装角码或者支撑肋，能大幅减少现场装配的工作量。

　　设计这类穿孔钣金件的时候，首先要平衡开孔率和结构强度的关系：六边形孔相比同开孔面积的圆孔，孔与孔之间的连接筋分布更均匀，在同等板材厚度下，整板的抗弯折、抗冲击性能要比圆孔板高出15%左右，同时六边形的排布没有应力集中的锐角区域，长期受振动载荷的工况下，连接筋位置不容易出现疲劳开裂。建模阶段需要先确定孔位的排布节距，要保证相邻孔的连接筋宽度一致，避免出现局部筋宽过窄导致的强度薄弱点，同时折弯线的位置要刻意避开冲孔区域，折弯边与最近一排孔的距离至少要保留2倍板厚的余量，防止折弯过程中孔位被拉扯变形，或者折弯处出现开裂。

　　从实际使用的角度看，这类穿孔板的安装边界需要提前匹配配套框架的尺寸，折边的高度通常根据安装需求设定在15mm到50mm之间，折边上的安装孔位要与框架上的预装孔严格对中，孔位公差控制在±0.2mm以内，保证装配时不需要二次扩孔。如果是用作防护围挡的场景，开孔的内切圆直径要控制在12mm以内，防止人员手指误入设备内部造成安全事故；如果是用作通风散热场景，开孔率可以提升到60%以上，在保证结构强度的前提下最大化通风面积；如果是用作物料筛分的场景，孔位的尺寸公差要控制在±0.1mm，保证筛分物料的粒径精度，同时板材表面要做耐磨处理，减少长期物料冲刷带来的磨损。

　　建模过程中还要考虑钣金加工的工艺可行性，冲孔工序的排样要尽可能提高板材利用率，减少边角料的浪费，折弯工序的顺序要提前规划，避免先折的边干涉后续折弯刀具的走位。不同使用场景下可以选用不同的板材材质，常规工况用普通冷轧钢板做喷塑处理即可，腐蚀环境下可以选用不锈钢或者铝合金板材，有减重需求的场景还可以在保证强度的前提下适当减薄板厚，依靠折边和冲孔的结构设计弥补刚性损失。这类构件的结构看似简单，但每一处孔位排布、折弯尺寸、连接筋宽度的设计，都直接影响最终的使用性能和加工成本，需要结合实际工况反复调整参数，才能做到性能、成本、加工难度的最优平衡。
