家用多功能引体向上综合训练架结构设计

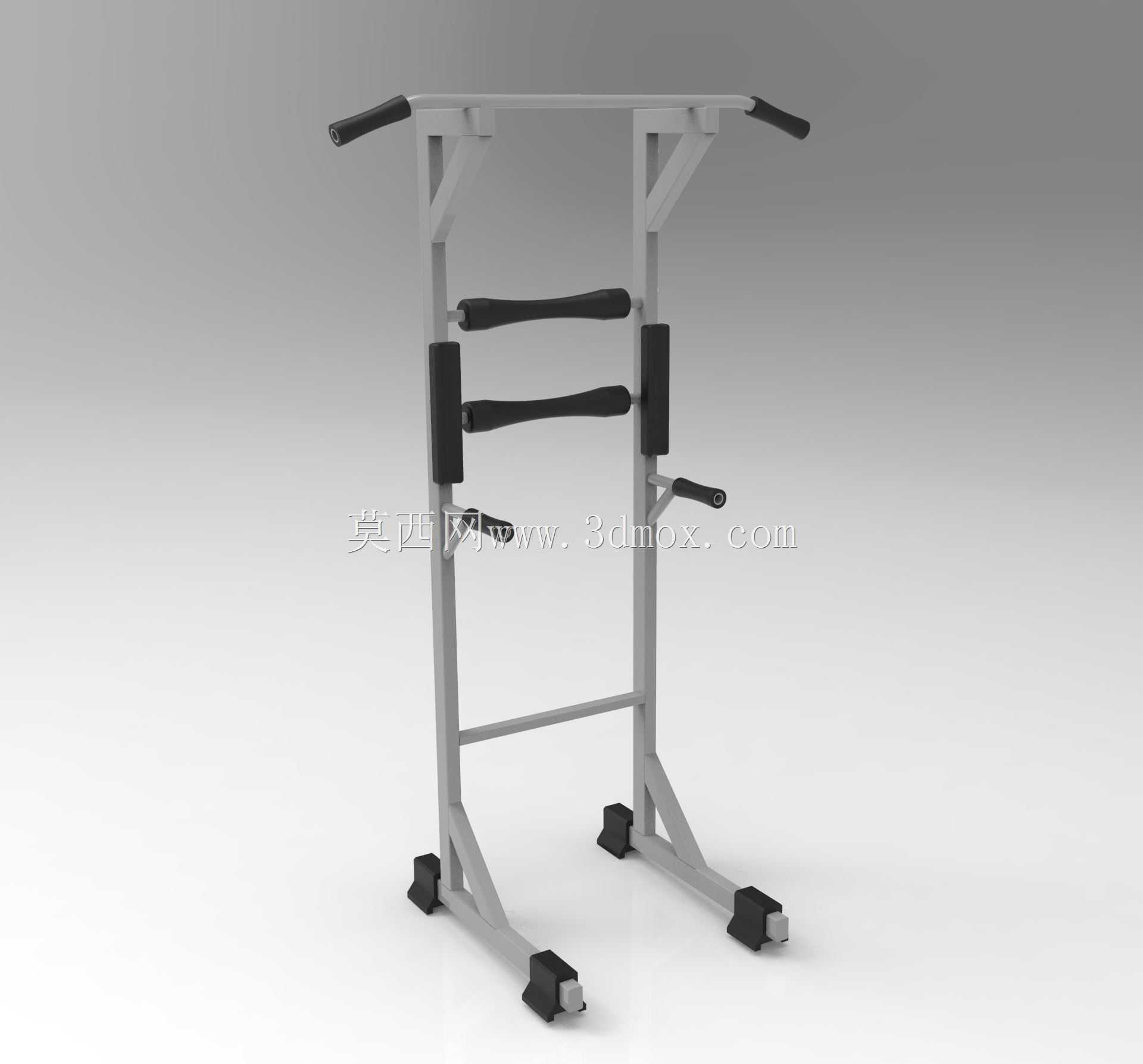

　　这款综合训练架的结构设计，首先要考虑家用场景的安装边界，整体占地宽度控制在1.1米左右，纵深0.8米，总高度2.2米，适配普通住宅2.6米以上层高的室内空间，不需要墙面打孔固定，依靠底部四个防滑支脚的配重接触实现自稳，避免对家装墙面造成破坏，也能满足租房场景下的移动使用需求。从功能特性来看，顶部设置的横向握把覆盖宽距、窄距、正握、反握多种引体向上训练姿态，握把表面包覆防滑泡棉，降低手掌长期受力的磨损；中部对称设置的两组平行握把，可支撑双杠臂屈伸、悬垂举腿等训练动作，握把间距经过人体工学测算，适配不同肩宽的训练者，避免训练过程中肩关节出现过度外展的受力风险；侧面附加的小握把可用于辅助单臂训练、核心侧屈训练，拓展了设备的训练覆盖维度。

　　结构设计上采用方管焊接作为主承载框架，主立柱选用4040mm壁厚2mm的冷轧方管，横向连接筋采用3030mm同壁厚方管，所有焊接位置做满焊后打磨抛圆处理，避免应力集中导致的框架开裂，整体静态承载能力可达150kg，满足绝大多数成年使用者的体重承载需求。底部支脚采用外扩式八字结构，相比垂直落地的框架，侧向抗倾覆能力提升40%以上，支脚末端配置可调节的橡胶防滑脚垫，能够适配地面存在微小不平整的安装场景，通过旋转脚垫即可调整框架水平度，避免训练过程中出现框架晃动的问题。在实际应用场景中，这类训练架除了家庭健身使用，也可放置在小型工作室、单位活动室、社区健身角等场地，不需要外接电源，不需要复杂安装流程，

　　拆开包装后仅需通过螺栓连接上下段框架即可投入使用，后期维护仅需定期检查螺栓紧固度、更换磨损的泡棉握把即可，维护成本极低。设计过程中重点考量了训练动作的受力路径，所有握把的受力点都直接传导至主立柱，再通过主立柱分散到底部四个支脚，没有设置悬空的受力悬臂，避免长期使用后出现结构变形；握把的高度设置经过多轮人体数据校核，顶部引体向上握把距离地面高度2.1米，适配1.6米到1.9米身高的训练者完成全程引体动作，中部双杠握把距离地面高度1.5米，训练者在完成臂屈伸动作时腿部不会接触地面，侧面辅助握把距离地面1.2米，可用于辅助热身、拉伸动作。框架表面采用静电喷塑处理，相比普通喷漆工艺，涂层附着力更强，长期使用不容易出现掉漆、锈蚀问题，

　　适配室内相对干燥的使用环境，也能耐受日常训练过程中汗水的轻微腐蚀。考虑到家用场景的移动需求，框架整体重量控制在35kg左右，两个成年人即可完成抬动移位，不需要借助额外的搬运设备；框架的所有棱角位置都做了R3以上的圆角处理，避免训练过程中磕碰造成受伤。从结构建模的角度来看，这款模型完整还原了管材的拼接关系、螺栓连接位置、泡棉包覆层的尺寸、防滑脚垫的结构，可直接用于生产前的结构校核、工装夹具设计参考，也可作为健身器材设计方向的教学案例，帮助从业者理解承载类健身器材的受力设计逻辑、安装边界控制思路。
