雪佛兰Aveo车型排气连接金属管路结构

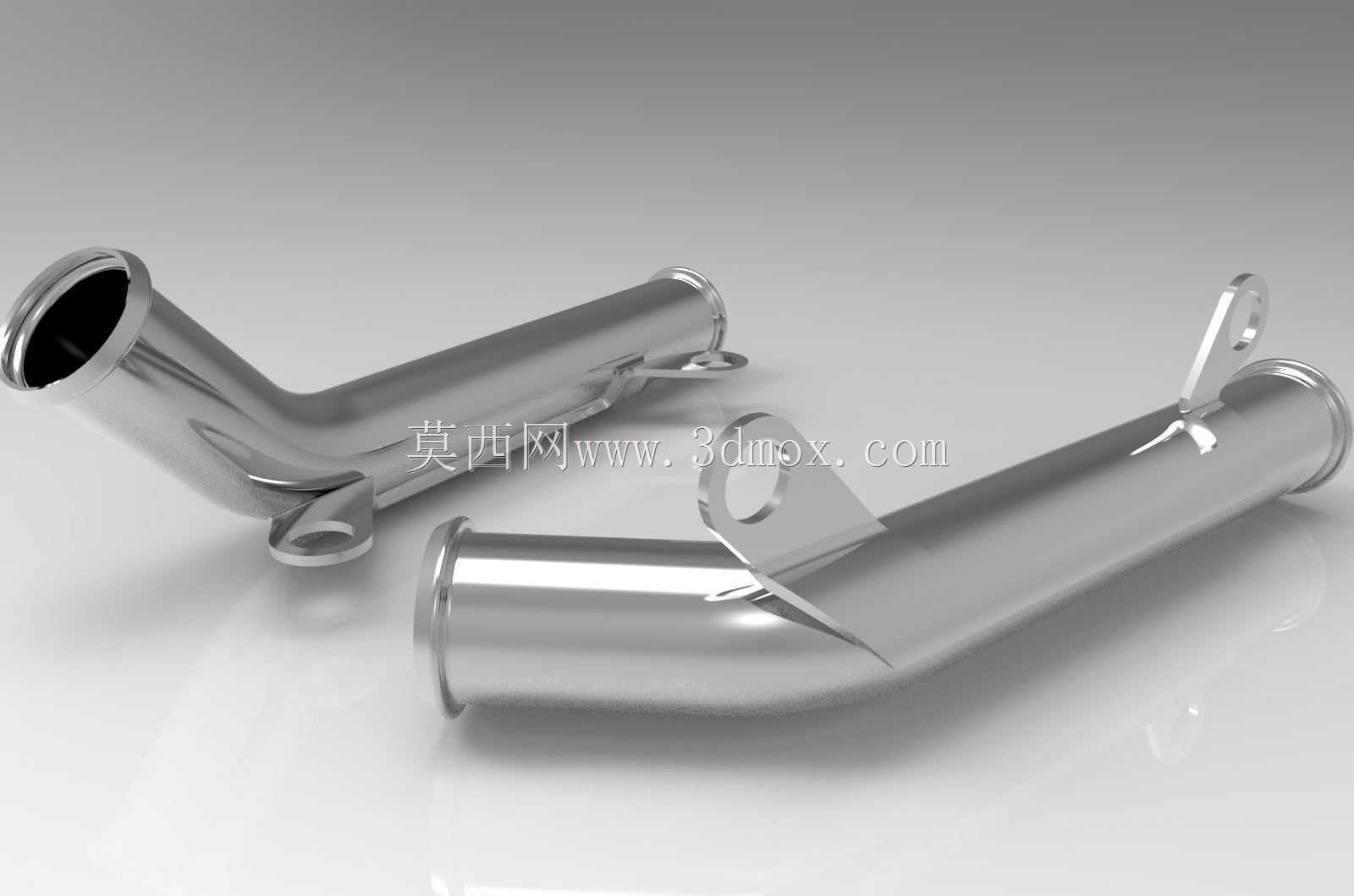

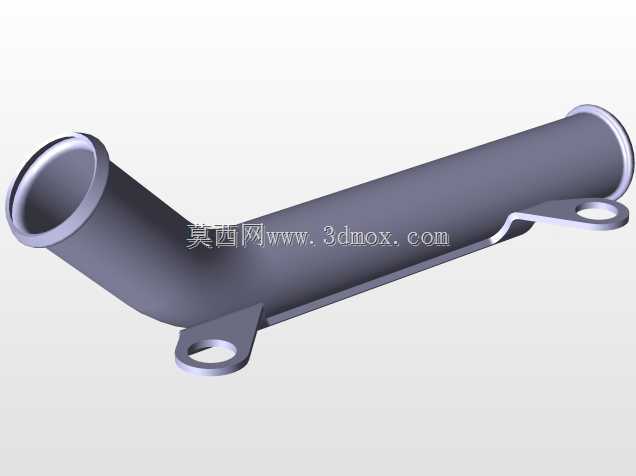

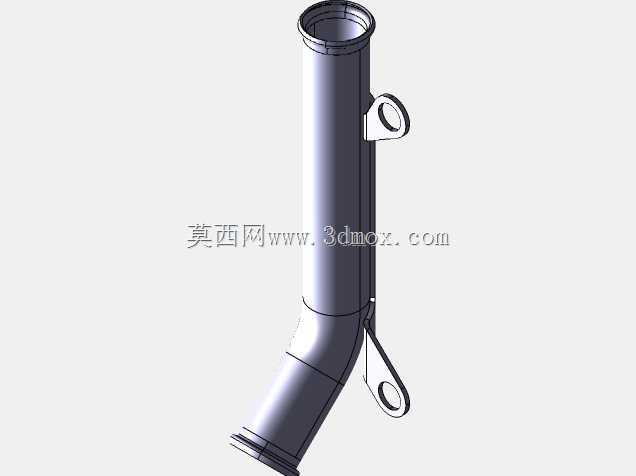

　　这类金属弯管构件是乘用车排气系统前段的核心连接部件，主要承担发动机排气歧管到三元催化段的气路导通作用，在整车排气布局里需要同时兼顾安装空间避让、气流顺畅性与固定可靠性，日常装车场景下要承受发动机启动后的持续振动、排气高温以及底盘行驶带来的交变载荷，对结构强度和安装匹配度有明确的工程要求。从结构设计逻辑来看，管路采用弯管一体成型工艺，管壁厚度均匀，弯折处做了顺滑的圆弧过渡，避免排气气流在弯折位置形成紊流增大排气背压，两端的接口分别做了扩口与平口处理，适配不同位置的密封连接形式，管身一体冲压成型的固定吊耳是设计里的关键细节，吊耳的开孔位置、伸出角度完全匹配底盘上的安装挂点，装车时不需要额外做位置调整，直接通过橡胶吊块与底盘挂点连接即可，

　　既可以固定管路位置，也能通过橡胶件缓冲发动机传递过来的振动，避免振动直接传递到车身引发内饰共振异响。在实际安装边界上，这类管路的整体长度、弯折角度都严格适配对应车型的底盘布局，管身与周边的底盘线束、燃油管路、车身底板之间都预留了足够的安全间隙，避免车辆行驶过程中出现管路移位与周边部件发生干涉摩擦，同时管路的走向完全避让了底盘上的凸起结构，在车辆通过颠簸路面时，管路最低点不会出现托底磕碰的风险。从功能特性角度来说，金属材质的管壁可以耐受排气的持续高温，表面的抛光处理一方面可以提升管壁的抗氧化能力，延缓长期使用后的锈蚀老化速度，另一方面光滑的内壁可以降低排气气流的通过阻力，对提升排气顺畅度有一定帮助。在做这类零部件的三维结构设计时，

　　首先要基于整车底盘的点云数据确定管路的整体走向，反复校核弯折段的曲率半径，既要保证气流通过效率，也要控制管路的整体占用空间，避免与周边部件出现空间冲突，其次要反复验证吊耳的位置合理性，通过受力仿真确认吊耳与管身连接位置的应力分布，避免长期振动下连接位置出现开裂断裂的问题，同时还要确认两端接口的同轴度公差，保证装车后接口位置的密封性能，避免出现排气泄漏的问题。这类管路在售后维修、改装场景中也有广泛应用，精准的三维模型可以直接用于零部件的开模生产、改装件的匹配验证，不需要反复做实车测绘调整，能大幅缩短配件开发的周期，降低开发过程中的试错成本。
