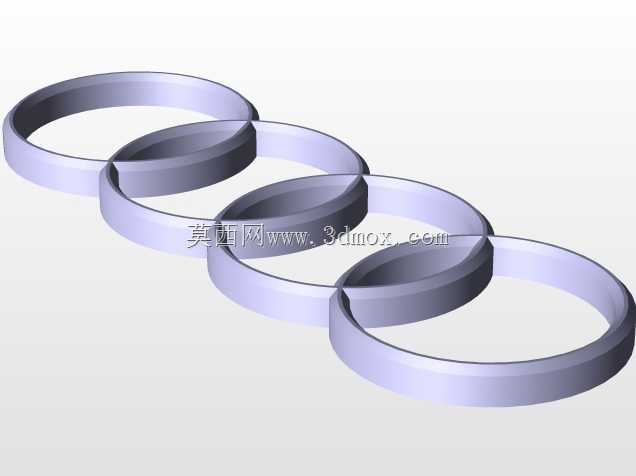

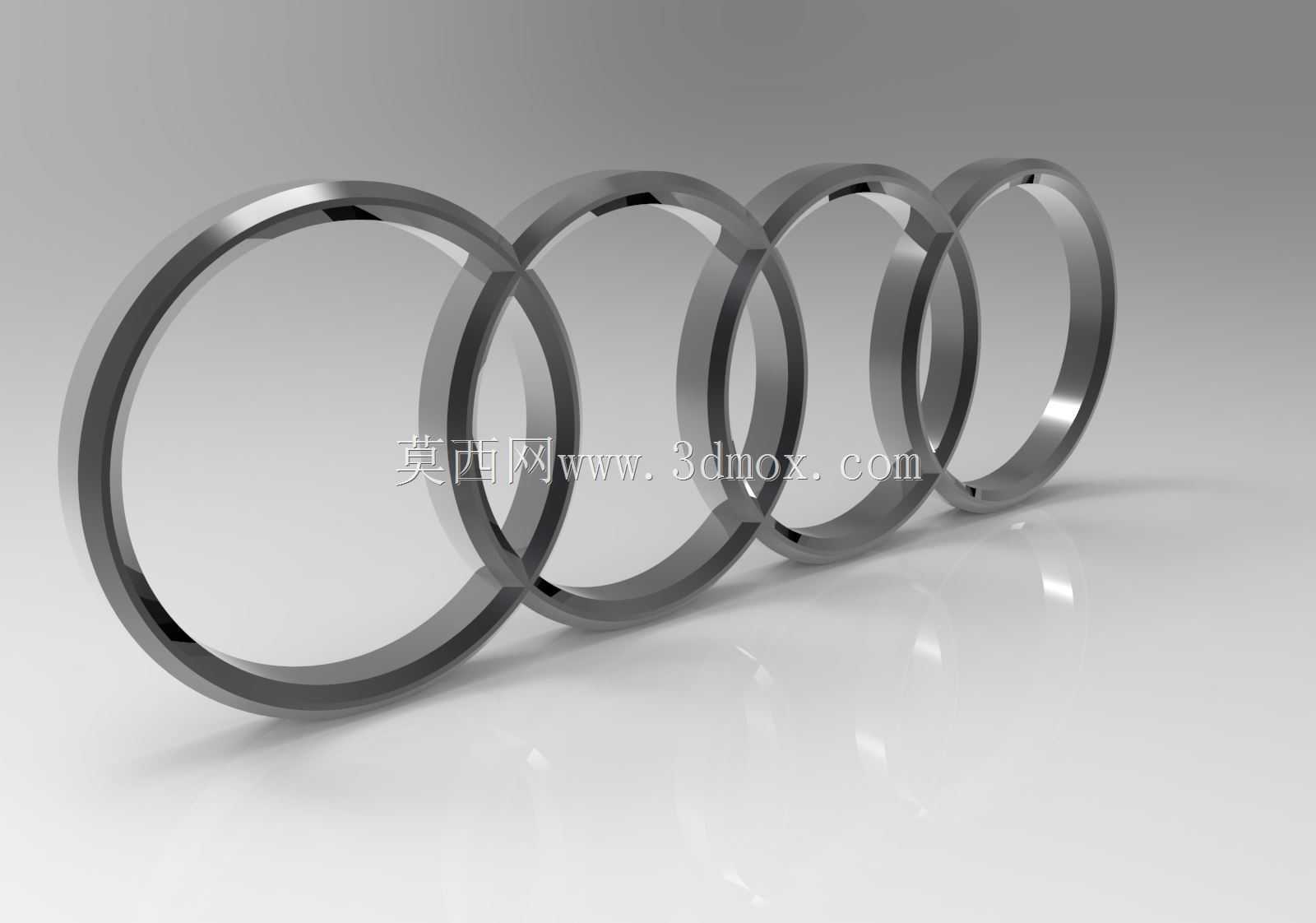

奥迪四环车标金属质感三维结构设计

　　在汽车外饰标识的设计落地环节，品牌车标作为整车视觉识别系统的核心构件，其三维结构设计需要兼顾品牌视觉传达、安装适配性、长期使用可靠性等多维度工程需求。本次呈现的四环相扣标识结构，完全遵循奥迪品牌视觉规范中的环体比例、扣合重叠量要求，每一个环形构件的截面采用等径圆弧过渡设计，环体壁厚均匀控制在合理区间，既保证金属材质加工时的成型便利性，也避免后续表面处理环节出现积漆、流挂等缺陷。从实际装车场景来看，这类车标通常安装于车辆前进气格栅中部、尾门中央位置，部分高配车型也会在翼子板、轮毂盖处搭载同结构缩小尺寸版本，因此设计阶段需要同步考虑不同安装点位的尺寸适配边界：前格栅安装版本的整体外轮廓尺寸需要匹配格栅预留的安装凹槽深度，

　　背面预留的定位柱间距要与格栅上的安装孔位完全对齐，避免装配后出现松动、偏移；尾门安装版本则需要控制整体重量，避免长期使用后胶层粘贴失效导致标识脱落，环体背面做平整化处理，保证3M胶粘贴时的接触面积达到受力要求。从设计思路层面，四环的扣合关系并非简单的平面叠加，每两个相邻环体的重叠区域做了曲面连续过渡处理，在视觉上呈现环环相套的立体穿插效果，而非平面贴纸的层叠观感，这一细节处理需要在建模阶段严格控制曲面G2连续，保证金属镀铬处理后光线反射的连续性，不会在重叠区域出现视觉断差。环体的边缘做了微小的圆角倒钝处理，既避免加工、装配环节出现锐边割手的安全隐患，也能让镀铬层在边缘位置的附着更均匀，减少长期户外使用后边缘镀铬层起皮、锈蚀的概率。

　　在功能特性上，该标识结构除了品牌识别的核心作用，部分搭载ACC自适应巡航的车型，前格栅位置的车标会采用透波材质与金属环结合的结构，本次设计的金属环体预留了内部透波盖板的安装卡槽，环体内侧的定位筋可以精准固定透波面板，保证毫米波雷达信号穿透时不受金属构件干扰，同时不破坏外饰的整体视觉一致性。针对不同工艺路线的适配，该结构既可以满足ABS基材注塑后表面镀铬的量产工艺需求，环体的拔模角度控制在合理范围，避免注塑时出现粘模、缺胶问题；也可以适配铝合金压铸后抛光镀铬的高端车型工艺需求，壁厚均匀性设计可以减少压铸过程中的缩孔、变形缺陷。在安装边界的考量上，不同车型的安装面曲率存在差异，设计时将标识背面的粘贴面做了微调整体弧度预留，

　　可以适配绝大多数家用车型前格栅、尾门的曲面安装需求，不需要针对单一车型做额外的结构修改，大幅提升了该标识结构的通用适配性。环体相扣的位置做了内部连接筋处理，从外部完全看不到连接结构，既保证了外观的整体性，也提升了整个标识的结构强度，避免车辆行驶过程中受振动、碎石冲击导致环体连接处断裂。从外饰件的耐候性角度出发，结构设计时在环体的下边缘预留了微小的排水缺口，避免洗车、雨天时环体扣合的缝隙内部积水，长期积水导致的内部锈蚀、镀铬层鼓泡问题，这一细节处理在很多非原厂副厂件的设计中经常被忽略，也是原厂件与副厂件在长期使用后外观表现出现明显差异的核心原因之一。
