斯柯达品牌汽车标识立体结构设计

　　汽车品牌标识作为车辆外观视觉识别系统的核心部件，其三维结构设计需要兼顾视觉辨识度、安装适配性、生产工艺可行性与长期使用可靠性，在整车外观件体系中占据特殊位置。本次完成的斯柯达品牌标识立体结构，完全围绕量产装车的实际需求展开设计，没有做多余的艺术化夸张变形，所有曲面弧度、边缘倒角、厚度参数都匹配现有车型的安装位标准。

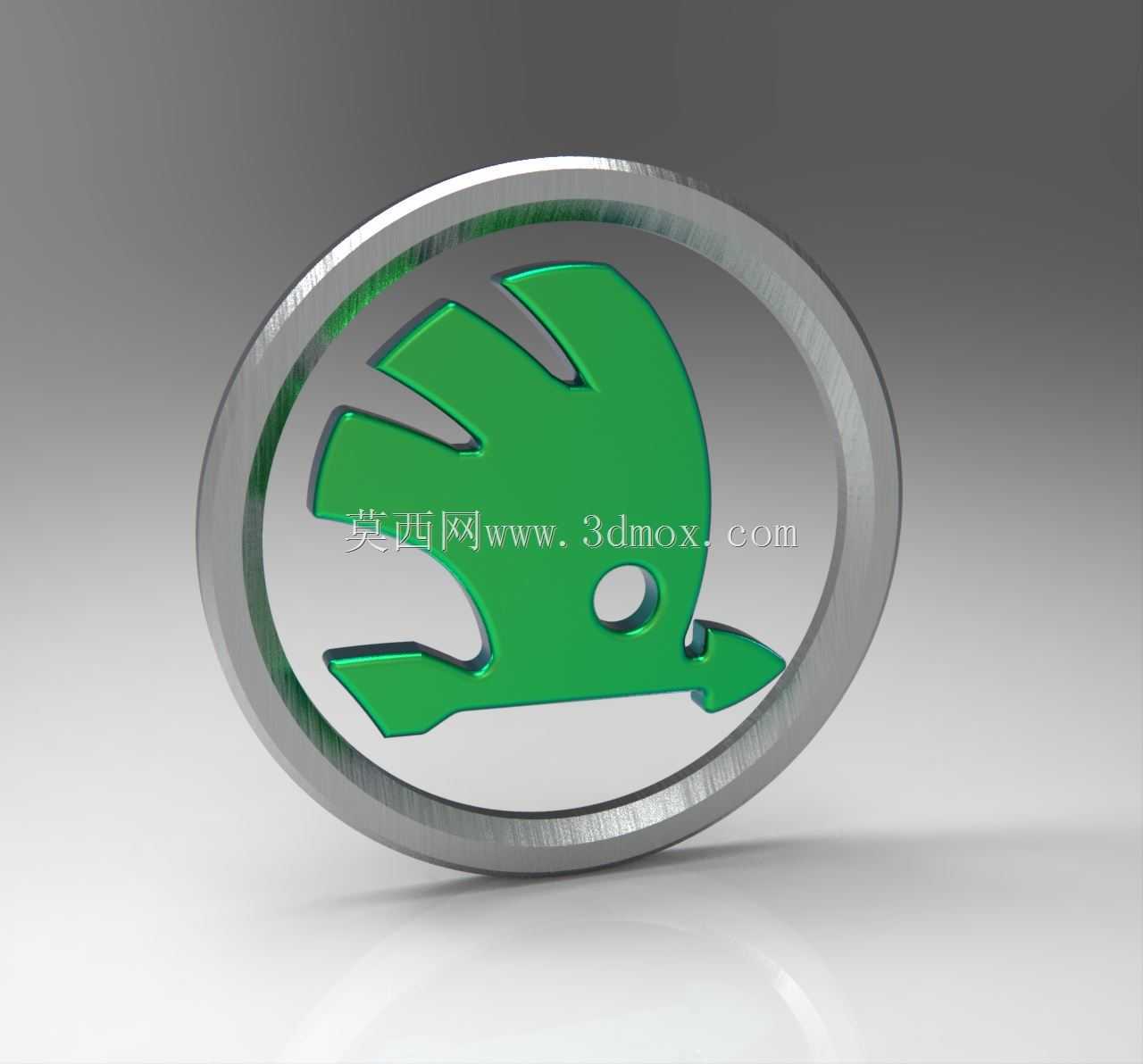

　　从实际装车场景来看，该标识主要应用于车辆前进气格栅中部、尾门中央位置，部分车型也会将同规格标识布置在轮毂盖、方向盘中央区域，不同安装位置的标识仅在背部安装结构上做差异化调整，正面视觉造型保持完全统一，确保品牌视觉识别的一致性。设计过程中首先梳理了标识的视觉识别核心要素：环形金属外圈、内部绿色飞箭造型，所有结构都围绕这两个核心视觉元素做立体化处理，避免三维化之后丢失平面标识的识别特征。

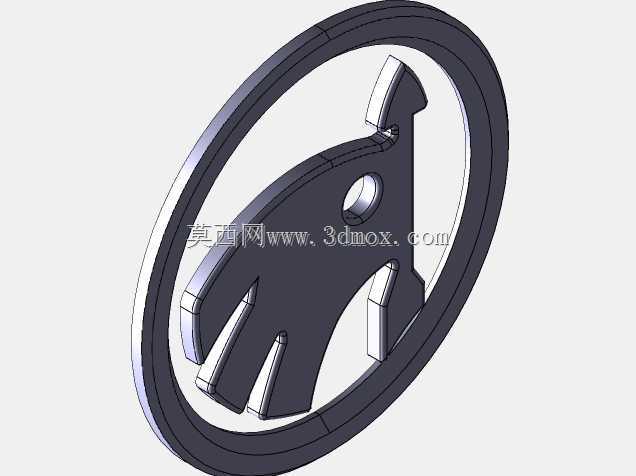

　　在结构设计层面，外圈采用环形等宽金属质感结构，截面做了微弧凸起处理，既模拟金属镀铬件的光影反射效果，也能避免平面结构容易出现的积灰、积水问题，边缘做了R0.8的圆角过渡，既符合外观件的安全要求，不会出现尖锐棱边划伤装配人员或者用户的情况，也能匹配镀铬工艺的挂镀要求，避免尖角位置出现镀层厚度不均、毛刺的工艺缺陷。内部的绿色飞箭造型，并非简单的平面拉伸结构，而是做了0.3mm的微凸台处理，和外圈的安装基面形成高低差，既增强立体层次感，也能在车辆行驶过程中减少气流在标识表面形成的紊流，降低高速行驶时标识位置的风噪，同时避免泥沙、雨水在标识凹陷位置积存，减少后期清洁维护的难度。

　　安装边界的尺寸控制是这类外观标识设计的核心要点，本次设计的标识整体外圆直径控制在90mm，整体厚度不超过8mm，背部预留3mm厚度的安装胶层粘贴区域，同时预留两个定位柱安装孔，孔位间距匹配现有斯柯达车型格栅、尾门的标准安装孔位，不需要对车身安装位做任何修改即可直接适配，替换原有标识时不需要额外做打孔、打磨处理，完全满足售后配件的互换性要求。标识背部的安装基面做了整面平面度处理，平面度公差控制在0.1mm以内，确保粘贴时胶层能够完全贴合车身安装面，避免出现粘贴不牢、高速行驶脱落的问题，同时基面边缘做了一圈0.2mm的溢胶槽，粘贴时多余的胶液会流入槽内，不会溢出到标识外侧污染车身漆面。

　　在材质适配的结构考量上，设计时预留了不同工艺的生产余量：如果采用ABS基材加表面镀铬、喷漆的工艺，整体壁厚控制在2.5mm，均匀的壁厚能够避免注塑过程中出现缩痕、翘曲变形，确保正面外观面的平整度；如果采用金属压铸工艺生产，壁厚调整为2mm，同时在背部增加加强筋结构，加强筋厚度不超过壁厚的0.6倍，避免压铸过程中出现气孔、缩松缺陷，同时提升标识整体的结构强度，在车辆受到轻微外力冲击时不会出现断裂、变形。标识表面的分色边界做了0.15mm的台阶处理，绿色喷漆区域和镀铬外圈之间有清晰的台阶分界，喷漆时不需要做复杂的遮蔽治具，就能保证分色边界整齐，不会出现漆雾溢出到镀铬区域的问题，有效降低生产过程中的不良率。

　　从实际使用的可靠性角度出发，设计时考虑了车辆使用过程中的各类极端工况：标识所有外露面都做了顺滑过渡，没有凹陷的死角，车辆在雨天行驶、高压水枪清洗时，水流能够快速从标识表面流走，不会在结构缝隙内积存造成长期腐蚀；表面的弧度设计也能避免冬季结冰时冰体卡在结构缝隙内，导致标识表面涂层脱落的问题。同时标识的整体突出高度控制在5mm以内，和周围的格栅、尾门面的过渡自然，不会因为突出过多在车辆发生轻微刮擦时首先被碰坏，也不会影响车辆整体的空气动力学性能。在做曲面建模时，所有曲面都做了G2连续处理，确保表面光影过渡顺滑，没有曲面折痕，在光线照射下能够呈现均匀的反射效果，和车身漆面的质感形成协调搭配，不会因为曲面不顺出现光影扭曲，破坏整车外观的精致感。
