斯柯达费利西亚汽车离合器从动盘三维设计

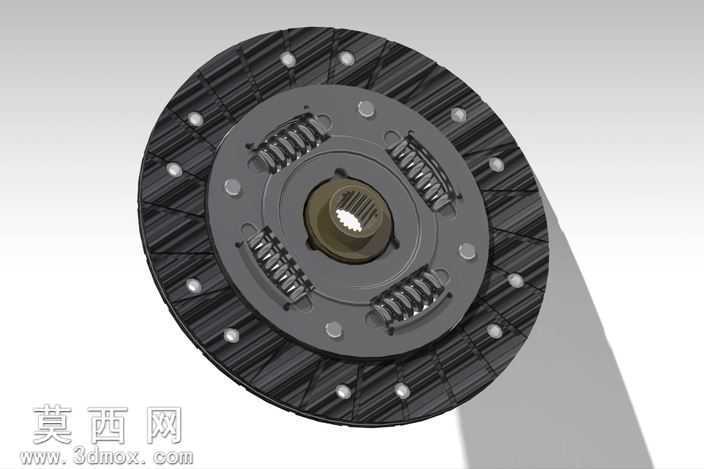

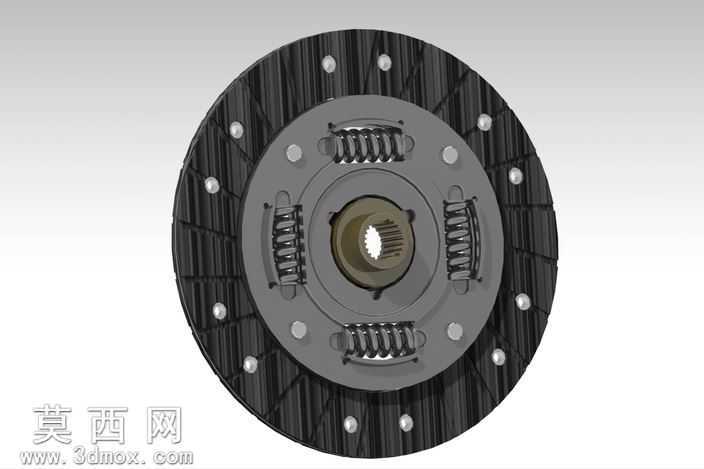

本作品为斯柯达费利西亚车型配套的离合器从动盘三维建模成果，建模过程围绕实车离合器的功能结构展开，首先对从动盘整体轮廓进行参数化草绘，以中心花键毂为定位基准，依次完成盘芯基体、摩擦衬片固定钢片、周向减震组件的结构搭建。建模阶段严格还原实物的装配逻辑，中心花键毂采用渐开线齿形参数绘制，保证与变速器输入轴的配合精度，花键毂外侧的阻尼摩擦片、定位卡簧均按照实际装配间隙预留合理公差，避免后续装配出现干涉问题。周向均匀分布的四组减震弹簧采用螺旋扫描特征完成建模，弹簧的线径、节距、自由长度均参考实车配件参数设定，弹簧外侧的限位卡座与盘芯基体做一体化布尔运算，保证结构连接的整体性。外围的环形摩擦衬片采用双面对称结构设计，衬片表面的径向散热沟槽通过阵列切除特征实现，衬片与钢片之间的铆钉连接结构按照圆周均布规则完成阵列，每一颗铆钉的头部形状、压合深度都做了细节还原。渲染阶段采用KeyShot完成材质与光影调试，摩擦衬片赋予高摩擦系数的复合材料材质，表面添加细微的颗粒质感与使用磨损痕迹，还原真实离合器片的使用状态；减震弹簧赋予弹簧钢材质，调整金属粗糙度与反射参数，呈现出镀锌处理后的金属光泽；中心花键毂采用调质合金钢材质，表面做轻微的氧化发黑质感处理，区分不同部件的材质差异。场景布光采用三点布光方案，主光源从斜上方45度投射，突出离合器片的立体层次，辅助光源补亮暗部结构细节，避免减震弹簧、花键齿槽区域出现死黑，背景采用浅灰色渐变底色，搭配柔和的地面反射效果，让整个离合器从动盘的结构细节清晰呈现。设计过程中重点考量离合器的动力传递与减震缓冲功能，所有结构的尺寸比例均参考实车配件测绘数据，保证从动盘的工作半径、弹簧刚度分布、摩擦片有效接触面积都符合原厂设计要求，既还原了实物的外观形态，也完整复现了内部的功能结构逻辑，可用于汽车传动系统教学演示、配件结构拆解展示、维修培训参考等场景。
