MK40多通道组合式喷嘴结构三维设计

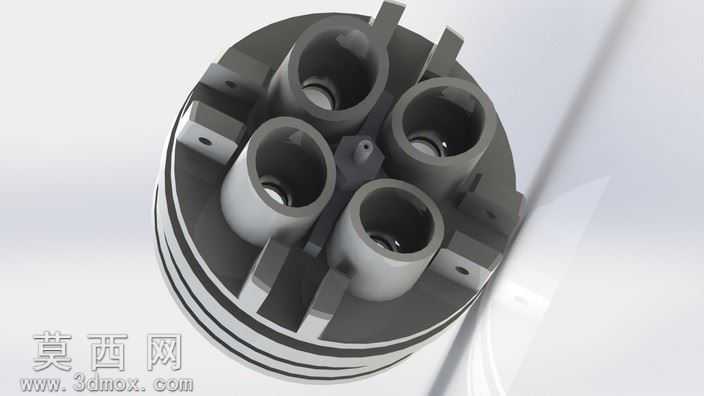

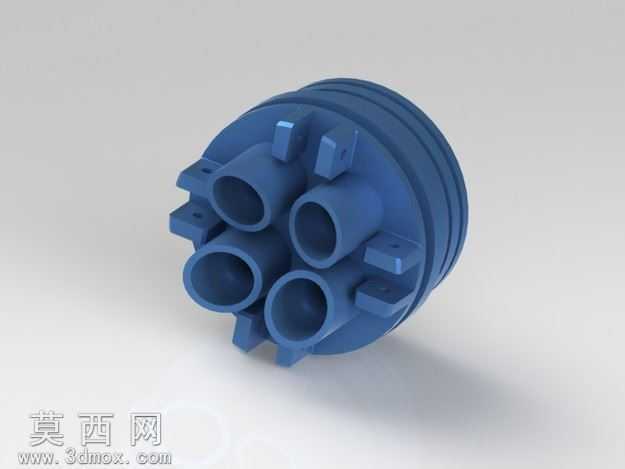

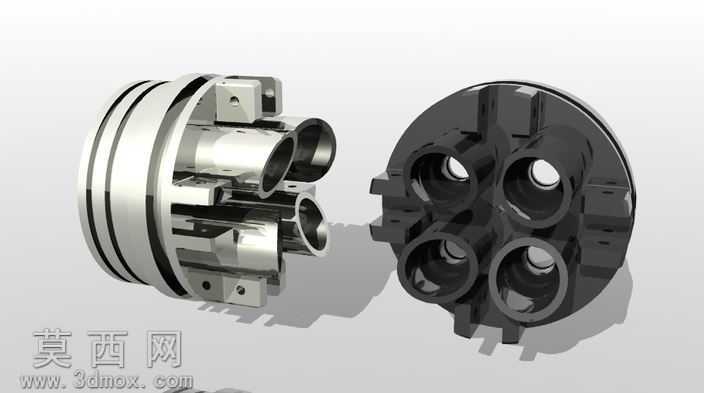

本作品为MK40多通道组合式喷嘴的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循机械结构设计的严谨逻辑，从功能需求出发拆解喷嘴的各组成部分，通过参数化建模方式精准还原每一处结构细节。模型主体采用圆盘式基座搭配四个独立喷射通道的布局，基座外侧设计有多层环形密封凸台结构，用于装配时实现端面密封配合，避免介质输送过程中出现泄漏问题；四个喷射通道沿基座中心呈环形均匀排布，每个通道外壁都设置有独立的方形定位凸块，凸块上预留有装配定位孔位，可在喷嘴组装时与配套的限位挡板、固定结构精准卡合，保证各通道安装位置的同轴度与装配精度，防止工作过程中出现通道偏移、结构松动的问题。建模过程中对所有配合面都做了公差适配的结构预留，密封槽的深度、定位凸块的尺寸、通道内壁的壁厚都经过反复校核，既满足结构强度要求，也兼顾实际加工的工艺可行性。渲染阶段采用哑光深灰金属材质模拟喷嘴的金属加工质感，通过柔和的环境打光突出结构的立体层次，清晰展现各部分的衔接关系与轮廓特征，让观看者可以直观理解喷嘴的装配逻辑与结构特点。设计思路上围绕喷嘴的实际使用场景展开，针对多通道同步喷射的使用需求，优化了基座内部的介质分流结构，保证各通道的介质输送路径阻力一致，同时简化了整体装配结构，减少不必要的零散零件，提升组件的装配效率与结构可靠性，所有结构细节都围绕实际使用功能设计，无冗余装饰结构，完全符合工业机械零部件的设计规范。
