多规格拼插积木玩具组件三维结构

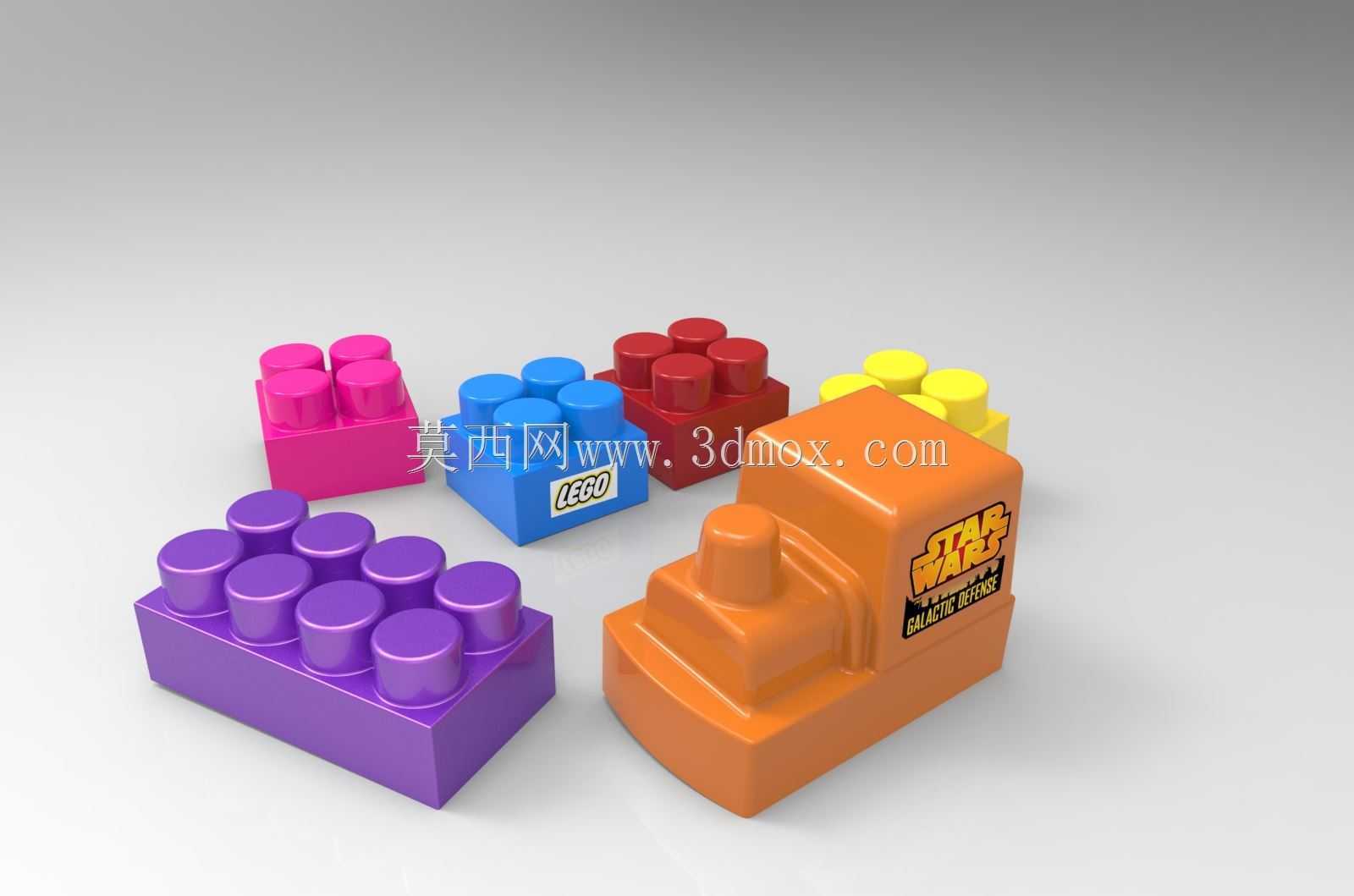

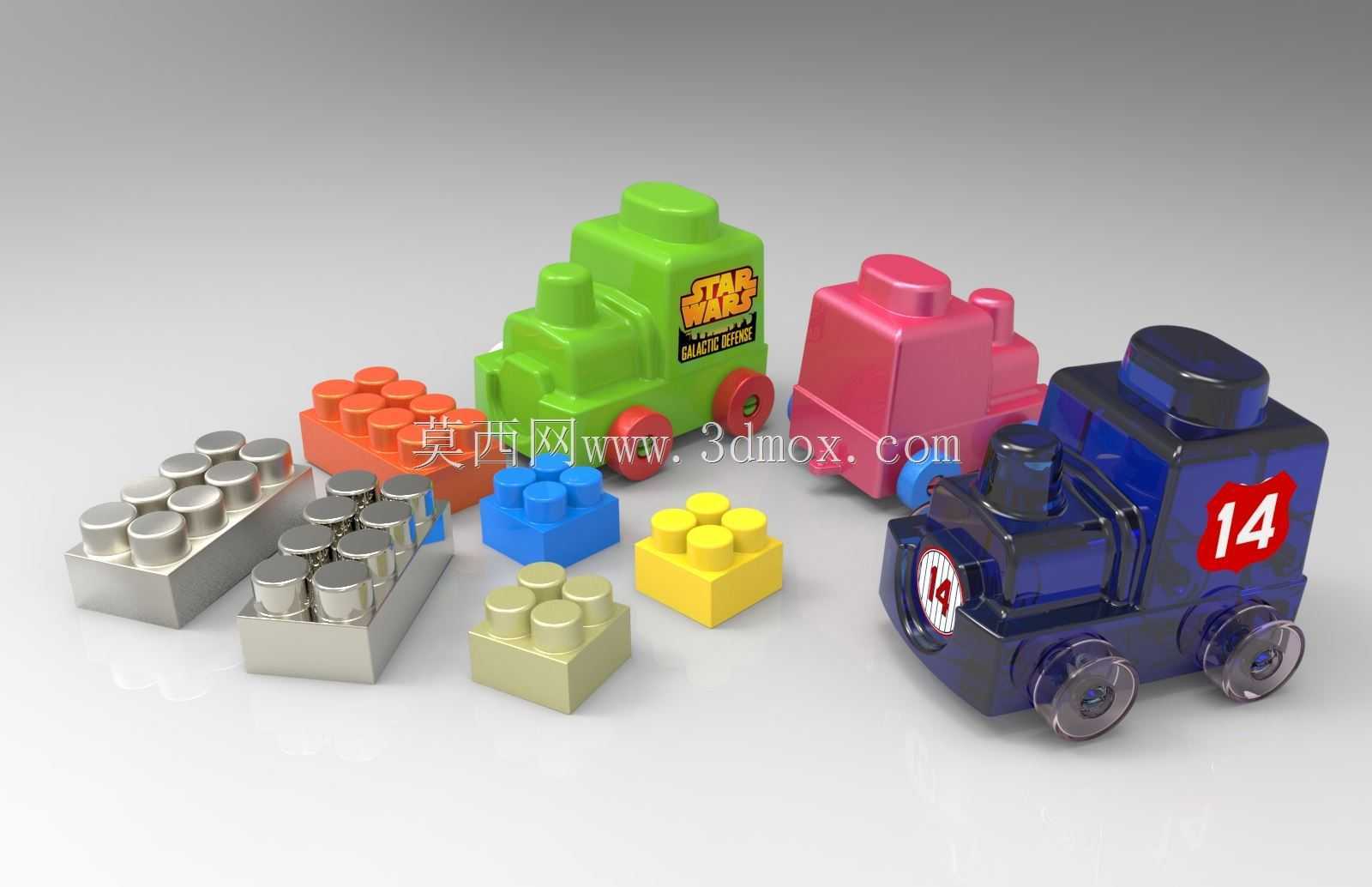

　　本次呈现的拼插积木组件，覆盖基础颗粒块与带轮玩具车头两类核心结构，可广泛应用于儿童益智玩具开发、教具原型设计、创意拼搭场景搭建等领域，既可以作为低龄儿童动手能力训练的载体，也能作为工业设计专业玩具设计方向的结构参考样件。从实际用途来看，不同规格的基础颗粒承担拼搭基底、结构连接、造型填充的作用，带轮车头组件则可作为动态拼搭的核心动力承载单元，搭配基础颗粒可组合出列车、场景建筑等多种造型，满足不同拼搭创意的实现需求。

　　在功能特性设计上，所有积木颗粒均采用标准凸点卡扣结构，凸点的直径、高度与颗粒本体的凹槽尺寸做了公差匹配设计，确保不同颜色、不同规格的颗粒之间可以实现顺畅插拔，同时拼合后具备足够的连接紧固性，不会在轻微晃动、搬运过程中出现松脱。基础颗粒包含2×2凸点、2×4凸点等常规规格，还有适配斜面造型的特殊块型，能够满足平面铺设、立体堆叠、转角衔接等不同拼搭需求；带轮车头组件在常规积木块的基础上集成了轮轴安装位，车轮采用透明硬质材质制作，轮轴与车头本体的孔位采用间隙配合，保证车轮可以顺畅转动，车头侧面的标识位做了凹陷处理，可适配贴纸粘贴或移印工艺，满足外观定制需求。

　　设计思路上，整体遵循拼插玩具的通用互换性原则，所有颗粒的凸点间距、卡扣深度均统一基准，确保跨规格的零件可以任意组合。基础颗粒的边角均做了R1.5的圆角处理，避免尖锐边角造成使用划伤，符合玩具产品的安全设计要求；颗粒本体的壁厚保持均匀1.2mm，既保证注塑成型时的材料流动性，避免出现缩痕、缺料等成型缺陷，也能控制零件整体重量，降低材料成本。带轮车头的轮轴孔位做了同轴度公差约束，确保两侧车轮安装后转动无卡滞，车头顶部的凸点布局与基础颗粒完全匹配，可在车身上继续堆叠其他积木组件，拓展拼搭的创意空间。

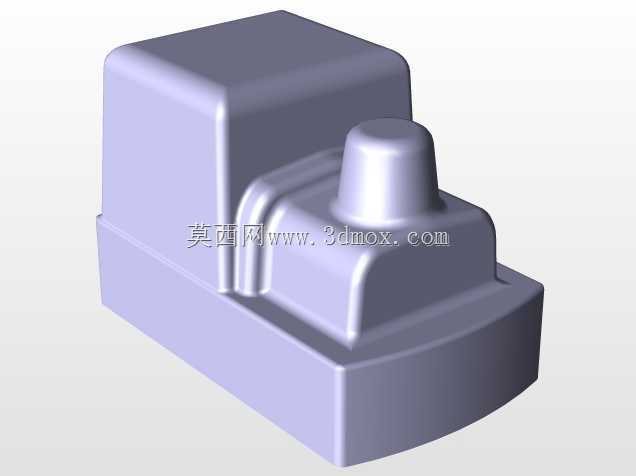

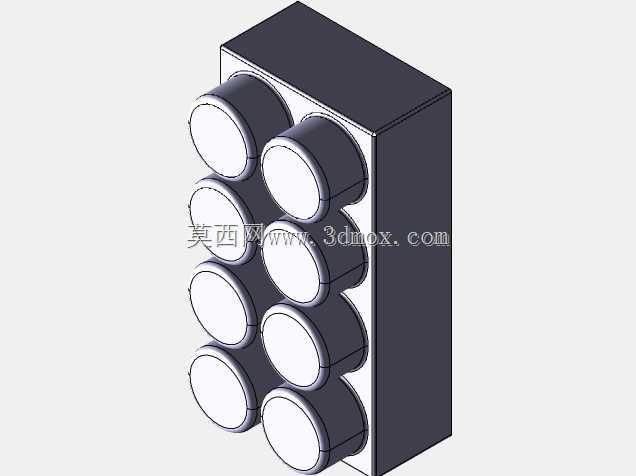

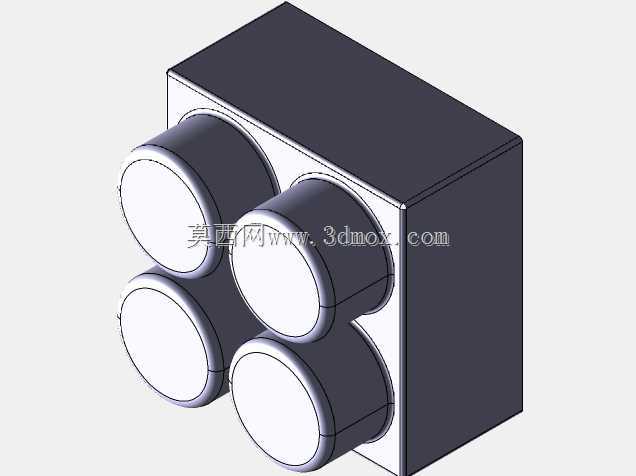

　　从外形尺寸与安装边界来看，常规2×2凸点的基础颗粒，外形尺寸为16mm×16mm×12mm，凸点高度为1.8mm，相邻凸点中心间距为8mm，与行业通用拼插积木的尺寸基准保持一致，可实现与同规格市售积木的互换拼搭。带轮火车头组件的整体外形尺寸为48mm×32mm×36mm，车轮直径为12mm，轮轴中心距底面高度为6mm，保证车头放置在平面上时，车轮与平面完全接触，轮缘不会与底面产生摩擦干涉；车头前端的连接位做了标准卡扣凸点，可与其他车厢组件或基础颗粒实现前后连接，拓展列车整体长度。不同颜色的颗粒采用统一的尺寸公差管控，色差控制在工业设计允许的范围内，既满足外观视觉区分的需求，也不会因为颜色不同导致尺寸偏差影响拼插适配性。在实际建模过程中，所有零件的拔模斜度统一设置为1.5度，适配注塑模具的开模需求，避免脱模时出现零件拉伤；零件内壁做了均匀的加强筋布局，筋位厚度0.8mm，在不增加整体壁厚的前提下提升零件的结构强度，避免频繁插拔导致的卡扣断裂、本体变形问题。
