车辆火灾探测驱动控制装置结构设计

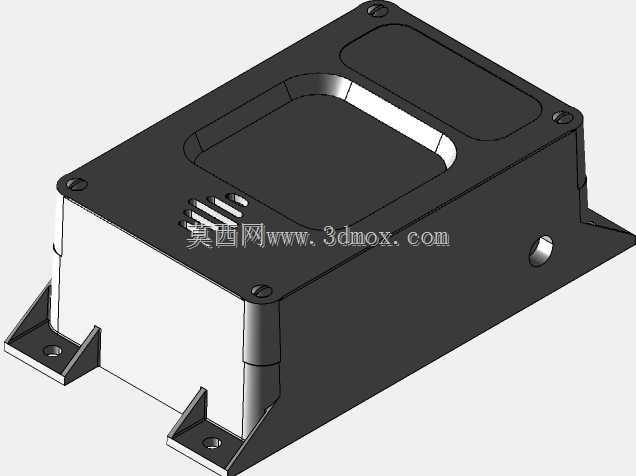

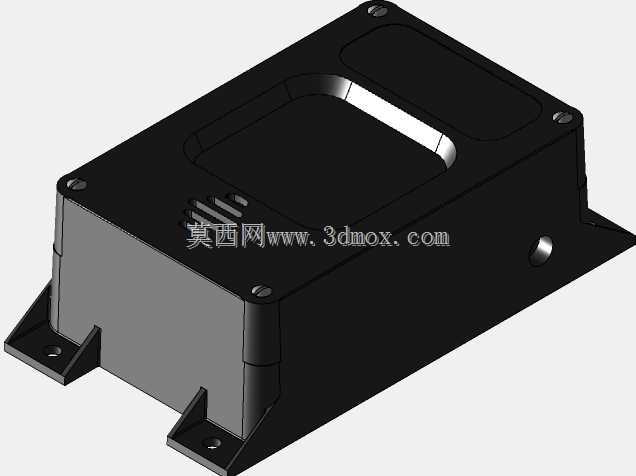

　　在工程车辆、特种作业装备的车载消防系统搭建中，这类探测驱动控制单元是整套灭火系统的核心决策部件，日常作业时它持续接入布置在发动机舱、电池舱、液压管路周边的温度、火焰探测元件信号，一旦监测区域的参数达到触发阈值，会在毫秒级完成信号校验后输出驱动指令，启动对应的灭火药剂释放机构，同时联动触发声光报警、动力系统降功率等联锁动作，避免火情蔓延造成装备损毁。从结构设计层面看，这款控制单元采用了壁挂式安装的壳体布局，外壳选用玻纤增强阻燃工程塑料注塑成型，四个角位预留了带沉台的安装固定孔，孔位间距适配车载装备通用的电控单元安装支架规格，安装时不需要额外定制转接件，直接通过M5规格的螺栓就能固定在舱壁的平整安装面上，

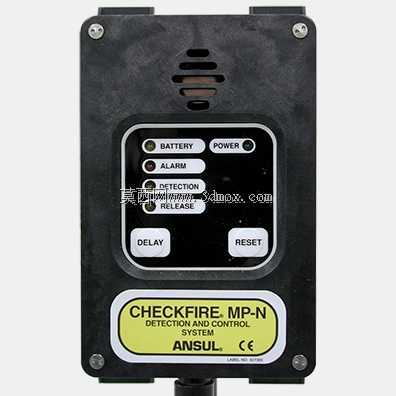

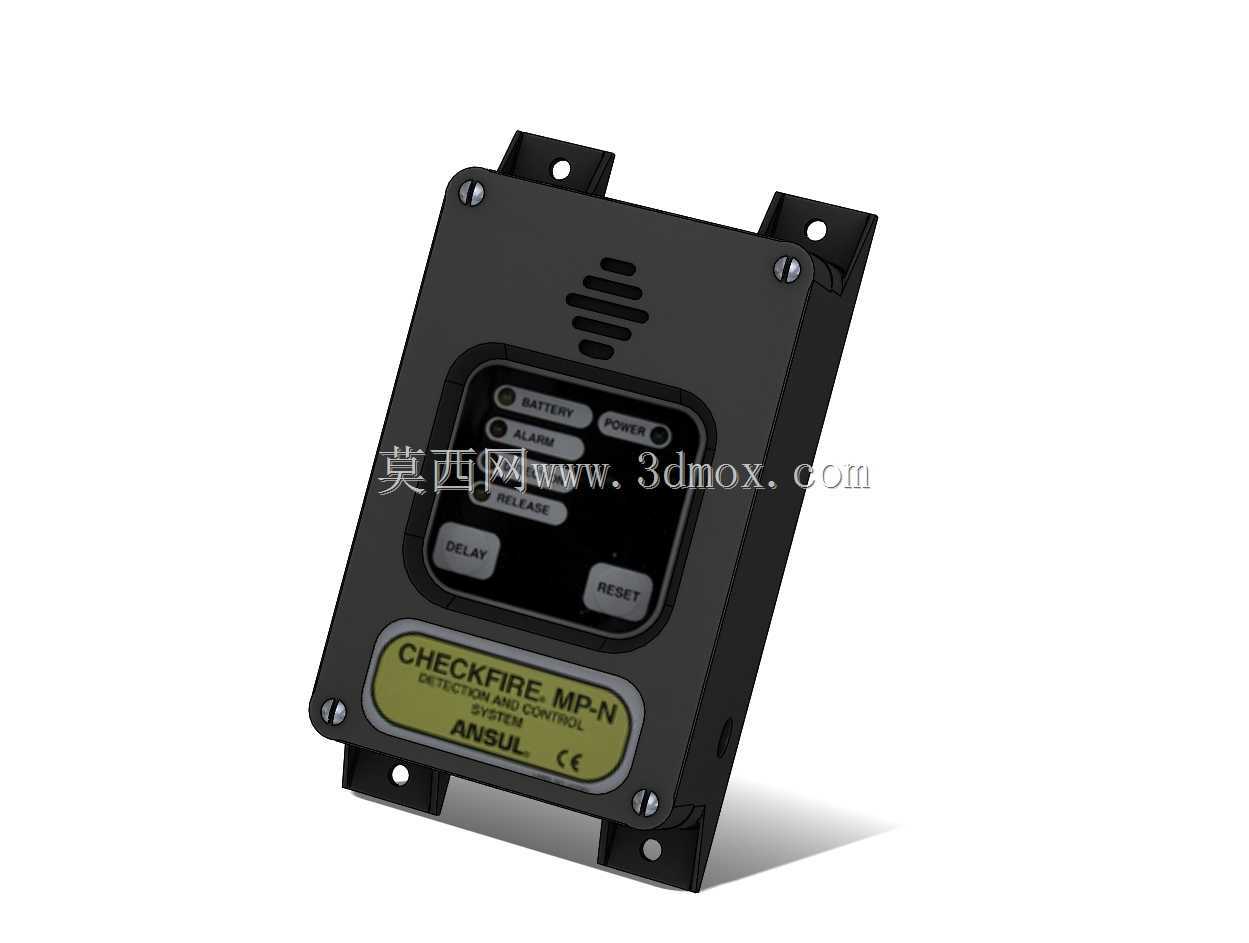

　　壳体整体做了IP65级的密封结构设计，上下壳的接合面预留了密封胶条安装槽，接口位置采用防水接插件，能够适应车载场景下的振动、粉尘、油污以及温差变化带来的使用考验，不会因为舱内的恶劣环境出现内部电路受潮、进尘导致的误触发或者失效问题。正面的操作面板做了下沉式设计，功能按键区域覆盖有透明防护膜，既可以避免日常运维时误触按键，也能防止油污渗入按键缝隙，面板上的状态指示灯采用不同颜色的透光设计，运维人员不需要打开壳体，就能通过指示灯的亮灭状态快速判断系统是处于正常待机、故障告警、触发启动的哪种工作状态，下方的标识区域采用激光蚀刻工艺标注型号与认证信息，不会因为长期的油污附着、擦拭出现标识模糊脱落的问题。内部的电路板安装采用了双层减振结构，

　　电路板与壳体之间设置有橡胶减振垫，固定螺丝处也套有减振胶圈，能够抵消车辆行驶、作业过程中产生的持续振动，避免电路板上的贴片元件出现虚焊、接插件松脱的问题。电路部分的设计做了强弱电分离布局，探测信号的输入回路与驱动输出的大电流回路之间设置有隔离槽，避免大电流通断时的电磁干扰影响前端探测信号的采集精度，防止出现误报漏报的情况。在实际选型适配时，需要注意这款控制单元的安装边界要求，壳体背部与安装面之间要预留至少5mm的散热间隙，接插件出线方向要预留足够的线缆弯曲半径，避免线缆过度弯折导致的芯线断裂，同时安装位置要远离发动机排气歧管这类持续高温的部件，环境温度不能超过壳体材料的长期耐受温度，避免壳体老化变形影响密封性能。

　　不同于民用建筑的消防控制模块，这类车载专用的探测驱动单元在设计时充分考虑了移动装备的使用特性，抗振动、抗电磁干扰的性能都做了针对性强化，能够在12V/24V的车载供电系统下稳定工作，宽电压的设计也能适应车辆启动时的电压波动，不会因为供电电压的瞬间跌落出现设备重启或者逻辑错乱。在三维建模过程中，需要重点还原壳体的安装孔位尺寸、接插件的位置与引脚定义、面板按键与指示灯的布局，这些细节直接影响后续安装支架设计、线束走向规划的准确性，建模时壳体的壁厚、加强筋的位置也要按照实际注塑工艺的要求还原，避免后续做结构验证时出现与实际生产工艺不符的问题，壳体边角的圆角设计、安装孔的沉台深度这些细节也不能忽略，这些结构直接关系到装配时的干涉检查是否准确。
