车辆用螺旋弹簧液压阻尼避震器结构设计

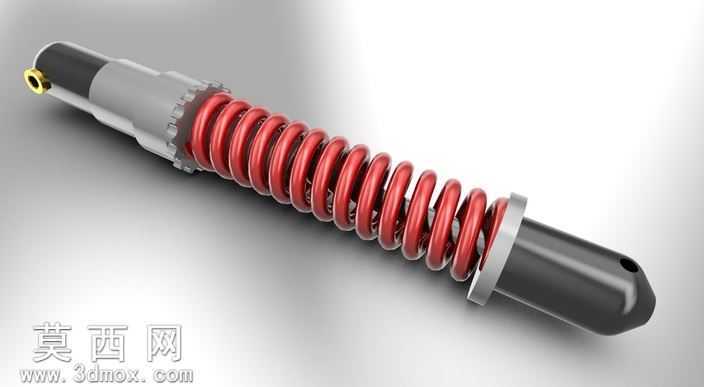

本避震器三维模型采用Pro/Engineer Wildfire4.0软件完成全参数化建模，整体建模过程遵循机械零部件设计的基准优先原则，首先以避震器的中心安装轴线作为全局基准轴，依次搭建上下安装吊耳、阻尼筒体、活塞杆、螺旋弹簧、限位挡圈等核心部件的基准特征，确保各零件的同轴度、装配间隙符合实际机械设计的公差要求。建模过程中对阻尼筒体采用旋转凸台命令生成主体结构，对筒体外壁的密封卡槽、弹簧定位台阶采用拉伸切除与环形阵列命令完成细节刻画，保证结构特征与实际量产避震器的加工工艺一致；上下安装吊耳采用带安装通孔的铰接结构，建模时对吊耳与杆体的连接位置做了圆角过渡处理，还原实际零件的应力分散设计，避免应力集中导致的部件断裂问题。螺旋弹簧部分采用螺旋扫描命令生成，严格按照等节距圆柱螺旋弹簧的参数设定螺距、弹簧丝直径、中径参数，弹簧两端做了并圈磨平的特征处理，与阻尼筒体上的弹簧定位座完全贴合，还原弹簧装配后的真实限位状态。材质与渲染环节，对阻尼筒体、活塞杆、安装吊耳部分赋予金属钢材质，调整金属粗糙度参数模拟机加工后的哑光金属质感，对螺旋弹簧部分赋予红色烤漆金属材质，添加轻微的漆面反光效果区分不同部件的材质差异，对铰接位置的衬套部分赋予橡胶材质，调整漫反射参数模拟橡胶的哑光质感，整体渲染效果清晰区分各功能部件，便于直观理解避震器的结构组成。结构设计上，该避震器为典型的筒式液压阻尼搭配螺旋弹簧的组合结构，活塞杆与阻尼筒体的配合段设计了密封结构特征，弹簧套设在阻尼筒体外侧，上下端分别抵靠在活塞杆端部的上弹簧座与筒体下部的下弹簧座上，当受到轴向冲击力时，弹簧承担弹性缓冲作用，筒体内的阻尼结构提供振动衰减作用，上下吊耳的铰接结构可适配安装位置的小幅角度偏转，适配车辆悬架、小型机械设备的减震安装需求。整个建模过程未使用外部导入特征，所有结构均通过基础建模命令生成，特征树逻辑清晰，各零件可单独导出用于工程图生成、装配干涉检查、运动仿真分析等后续设计环节，完整还原了该类避震器的核心结构与设计逻辑。
