汽车用通风盘式制动刹车盘结构

　　在乘用车及轻型商用车的行车制动系统中，通风盘式制动部件是承担前轮主力制动负荷的核心零件，相比实心制动盘，其核心优势在于连续制动工况下的散热效率，可有效降低长下坡、频繁制动场景下的热衰退风险，避免制动效能骤降带来的行驶安全隐患。日常行驶过程中，车辆制动时制动卡钳的两侧摩擦片会夹紧制动盘的两个摩擦端面，通过摩擦力将车辆的动能转化为热能散出，而通风结构的存在，就是为了让制动过程中产生的热量能够更快通过内部风道随车轮转动形成的气流带走，避免摩擦面温度过高导致摩擦片摩擦系数下降、制动盘热变形引发的制动抖动问题。

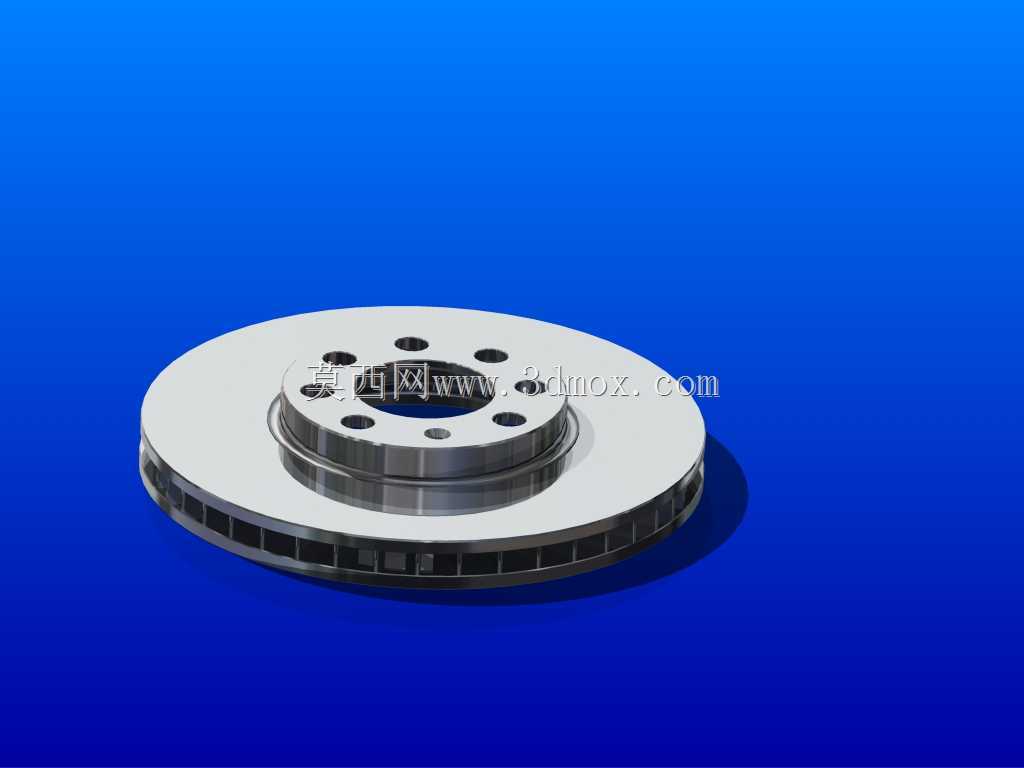

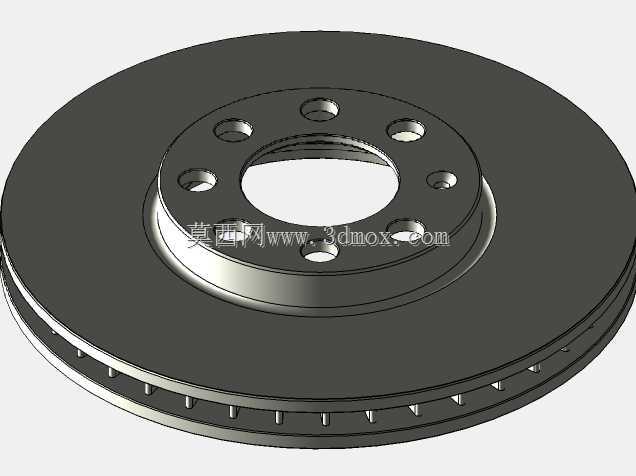

　　从结构设计逻辑来看，这类通风制动盘采用双层摩擦环结构，两层摩擦环之间通过均匀分布的径向通风筋连接，既形成了可供气流流通的通道，也通过筋条的支撑保证了整个盘体的结构刚度，避免制动夹紧力作用下摩擦环出现过大形变。设计过程中需要优先匹配安装端的边界尺寸：中心定位孔的直径需要与轮毂轴头的定位外径保持严格的公差配合，保证制动盘安装后的同轴度，避免转动过程中出现端面跳动超差，引发制动踏板抖动、方向盘抖动的问题；安装孔的分布圆直径、孔位数量、单孔直径需要与轮毂的安装螺栓完全匹配，保证装配时螺栓能够顺利穿入，拧紧后制动盘与轮毂端面完全贴合，无安装间隙。

　　摩擦环的外径尺寸需要匹配对应车型的轮辋内径，同时要预留卡钳的安装间隙，避免制动盘转动时与卡钳体、轮辋辐条发生运动干涉；摩擦环的厚度需要匹配卡钳的活塞行程范围，同时预留足够的磨损余量，保证全生命周期内的使用强度，当摩擦面磨损到极限厚度时就需要更换，避免盘体强度不足引发开裂风险。通风筋的排布方向会直接影响散热效率，顺着车轮旋转方向设计的导风筋可以在车轮转动时主动将外部空气导入风道内部，带走摩擦产生的热量，相比直筋结构，导风效果更好，但要注意区分左右侧的安装方向，装反会大幅降低散热效率。

　　制动盘与轮毂连接的安装帽台高度需要匹配悬架转向节的安装空间，保证制动盘安装后，摩擦面的中心平面与卡钳摩擦片的中心平面完全重合，避免出现偏磨问题，偏磨不仅会加速摩擦片的异常磨损，还会导致制动力分布不均，引发行驶跑偏。摩擦面的平面度、端面跳动量都有严格的形位公差要求，加工过程中需要保证两个摩擦面的平行度，避免制动时摩擦片与盘面接触不均，出现制动异响、制动力波动的问题。

　　在实际选型匹配过程中，需要根据车辆的整备质量、最高车速、轴荷分配来确定制动盘的直径、厚度以及通风筋的数量，整备质量越大、最高车速越高的车型，需要的制动盘有效摩擦半径越大，热容量越高，才能保证连续制动时的温度控制在合理区间。日常使用中，通风盘的风道容易积存刹车片磨损产生的粉尘、路面行驶带起的泥沙，长期积存会影响风道的通风效率，还可能在制动时造成摩擦面的异常划伤，因此结构设计时也会考虑风道的自清洁能力，通过筋条的角度设计让车轮转动时的离心力可以将风道内的杂物甩出，减少积尘积存的概率。

　　不同于实心盘多用于后轮驻车制动或低负荷制动场景，通风盘几乎承担了乘用车70%以上的前轮制动负荷，其结构可靠性直接关系到整车的制动安全，设计过程中还要考虑不同温度下的热变形量，通过材料选型、结构优化避免高温下出现热翘曲，保证制动踏板的脚感线性，不会因为温度变化出现制动力突然增大或减小的问题。安装接合面的加工粗糙度也有明确要求，过于粗糙会导致安装后贴合不实，行驶中出现制动抖动，过于光滑则可能在螺栓拧紧后出现微动磨损，长期使用后松动。整个制动盘的动平衡精度也需要控制在合理范围，避免高速转动时出现车轮抖动，影响行驶稳定性。
