垂直轴风力涡轮机转子结构设计

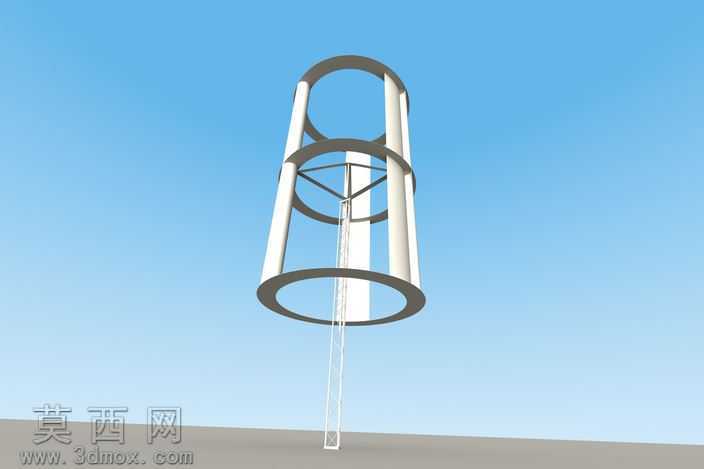

本作品为垂直轴风力涡轮机的转子结构三维建模成果，整体采用笼式框架构型设计，建模过程中以轻量化风能捕获结构为核心设计思路，优先保障结构的气动合理性与装配简洁性。建模阶段首先完成上下两组环形支撑边框的参数化绘制，通过精准的同轴约束确定转子的整体回转中心，随后沿环形边框周向均匀布置三片直立式风动叶片，叶片采用流线型直壁截面设计，可在任意来风方向下捕获风能，无需额外对风调整结构，适配多风向的复杂使用场景。叶片与环形边框之间设置多组横向支撑辐条，辐条采用三角稳定构型排布，在减少整体耗材用量的同时，大幅提升转子框架的结构抗扭强度，避免高转速下出现结构形变。中心位置设置竖向的主支撑立柱，作为转子整体的回转承载核心，立柱与上下环形边框、横向辐条之间均采用刚性连接约束，还原实际装配中的固定连接关系。材质渲染阶段，环形边框与支撑辐条采用哑光银灰色金属材质，模拟铝合金轻质结构的视觉质感，兼顾强度与轻量化的设计需求；直立风叶采用半哑光乳白色复合材质，模拟风力发电叶片常用的玻璃钢复合材料质感，表面设置细微的磨砂纹理，还原真实材质的漫反射效果；中心主支撑立柱采用亮面金属材质，突出核心承载结构的视觉辨识度。背景采用晴空淡蓝色渐变环境，搭配浅灰色地面承接结构阴影，通过柔和的环境光打亮转子整体结构，清晰展现各部件的连接关系与空间层次，阴影参数经过反复调试，既保证结构立体感的呈现，又不会出现过重的暗部遮挡结构细节。本设计未集成营地配套结构与发电模组，仅聚焦转子本身的风能捕获结构验证，整体结构简洁无冗余部件，建模过程中所有部件均采用参数化特征绘制，关键尺寸可根据实际功率需求灵活调整，可作为小型垂直轴风力发电设备的转子结构原型，用于前期气动性能验证、结构强度校核以及教学演示场景，能够直观展现垂直轴风力转子的工作原理与结构组成，为后续完整风力发电设备的设计提供基础结构参考。
