轮式滑移装载机土方作业设备结构

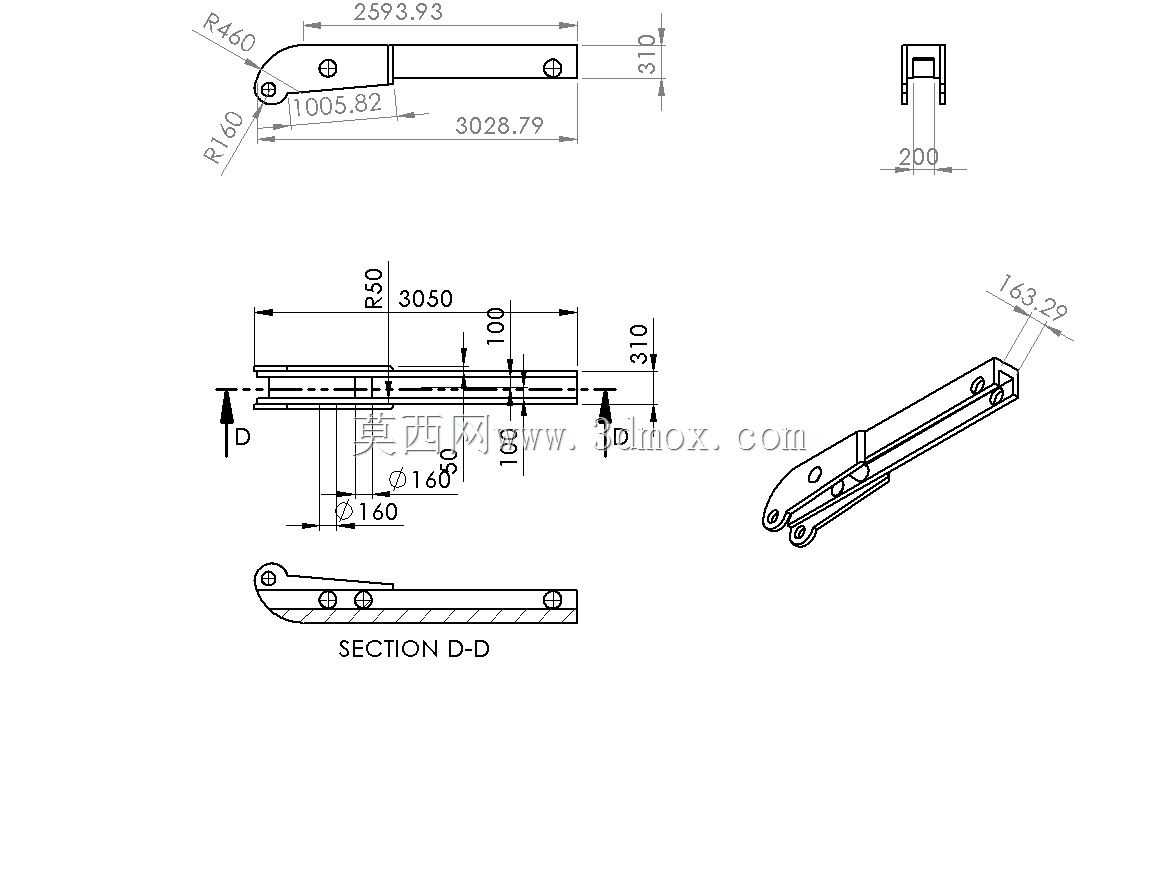

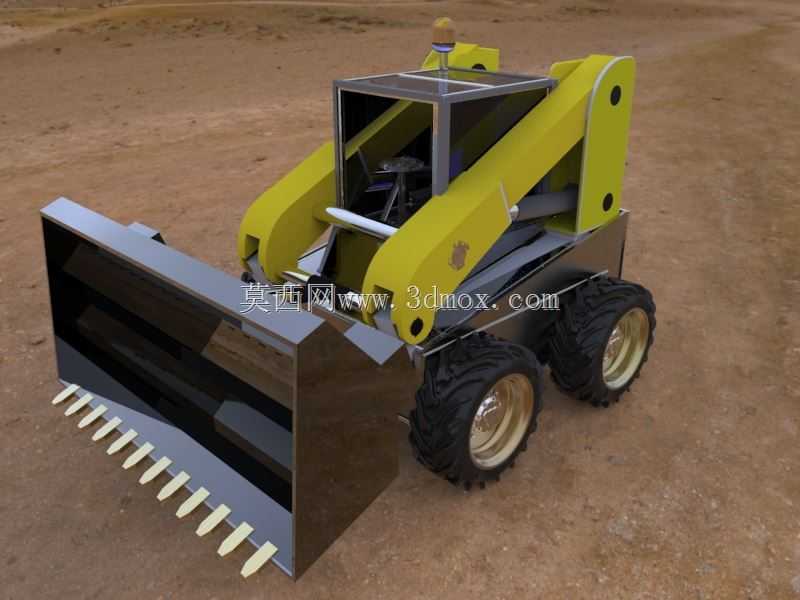

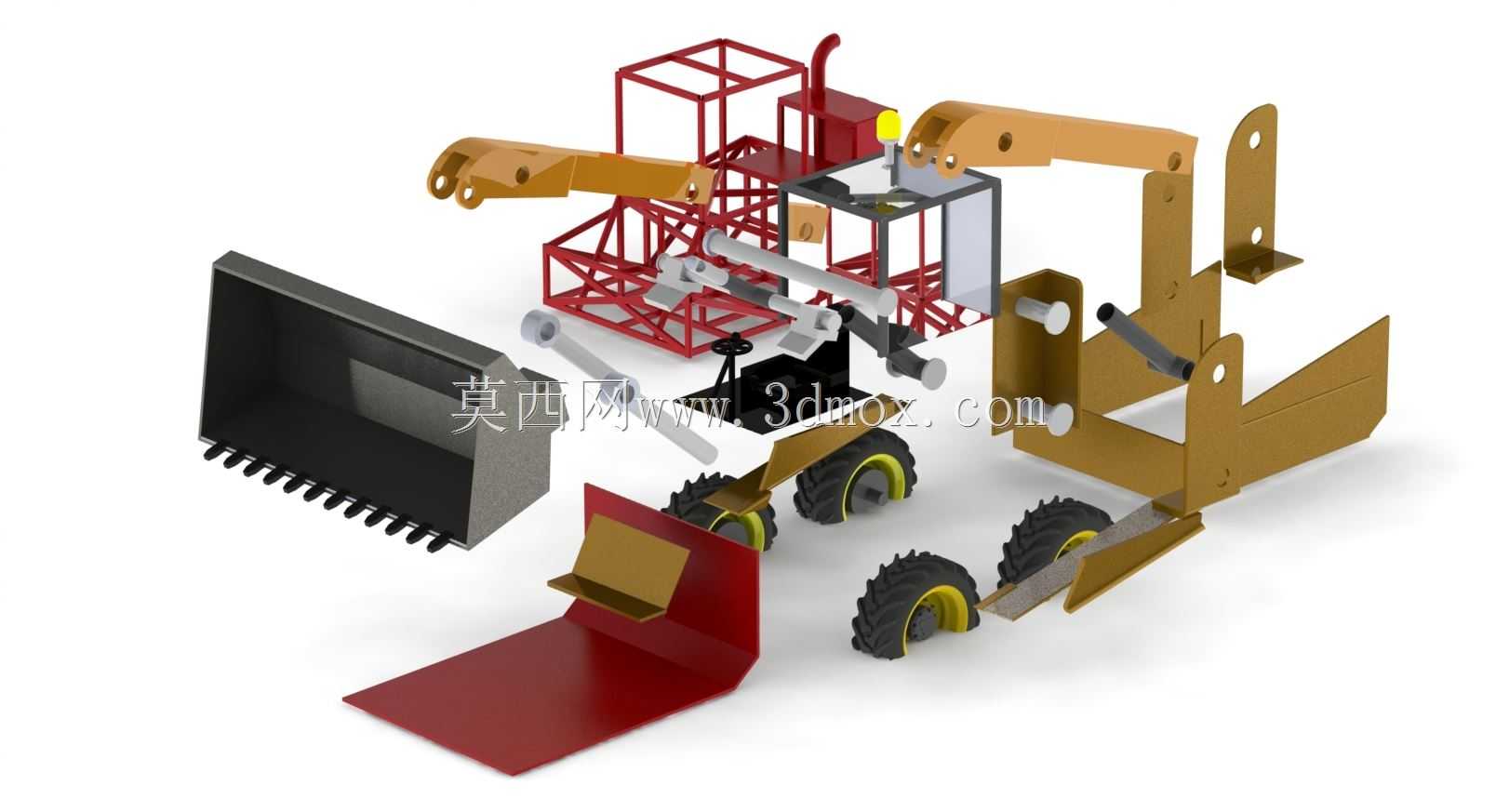

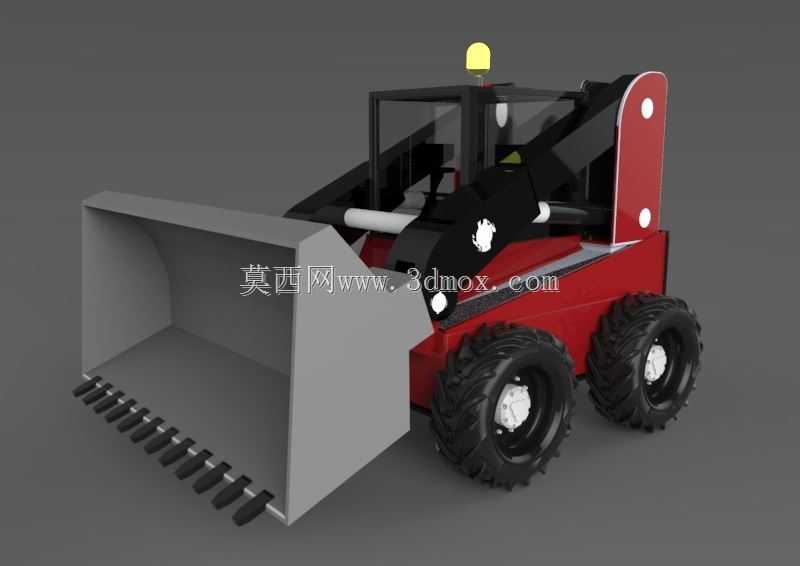

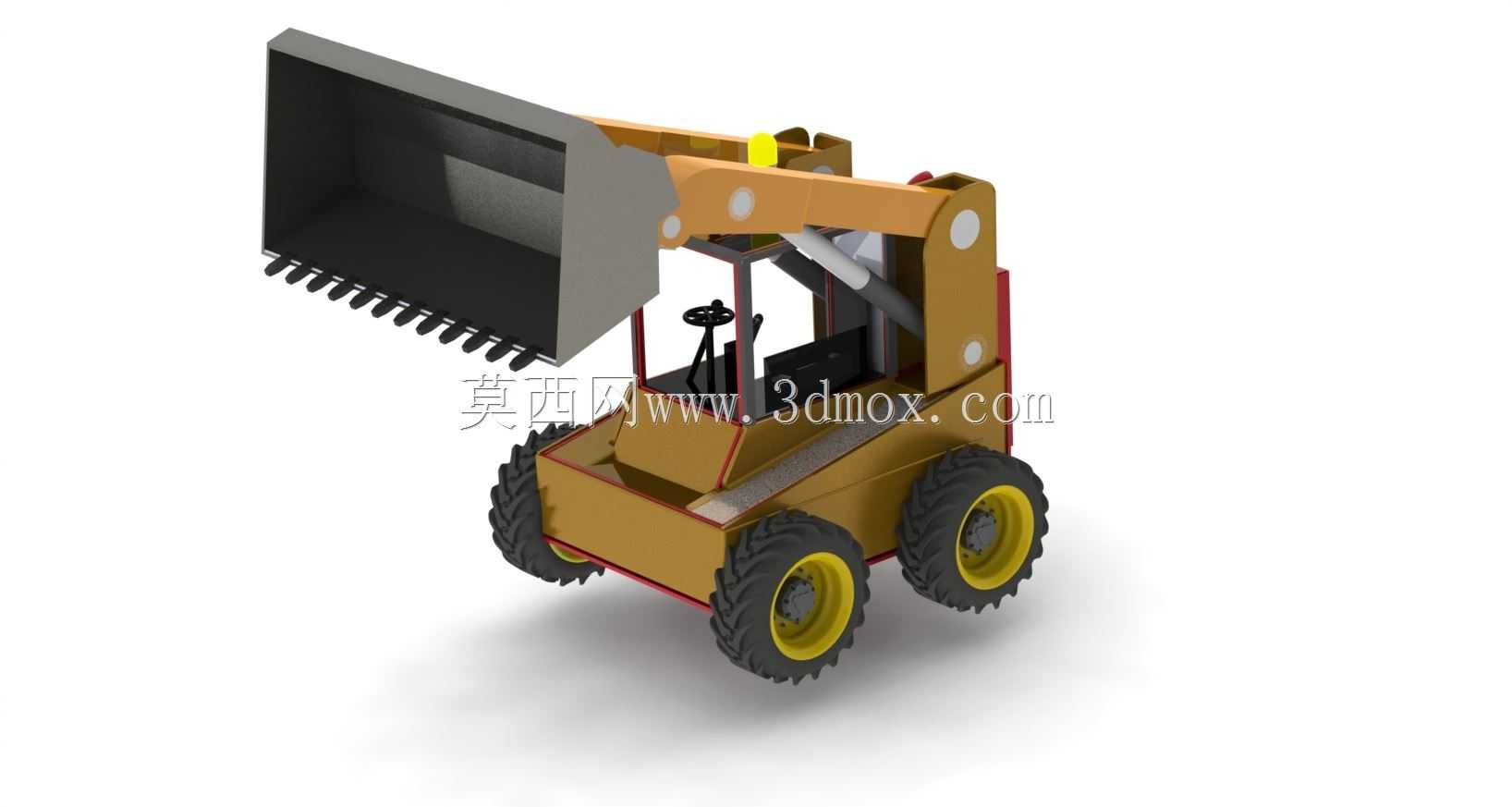

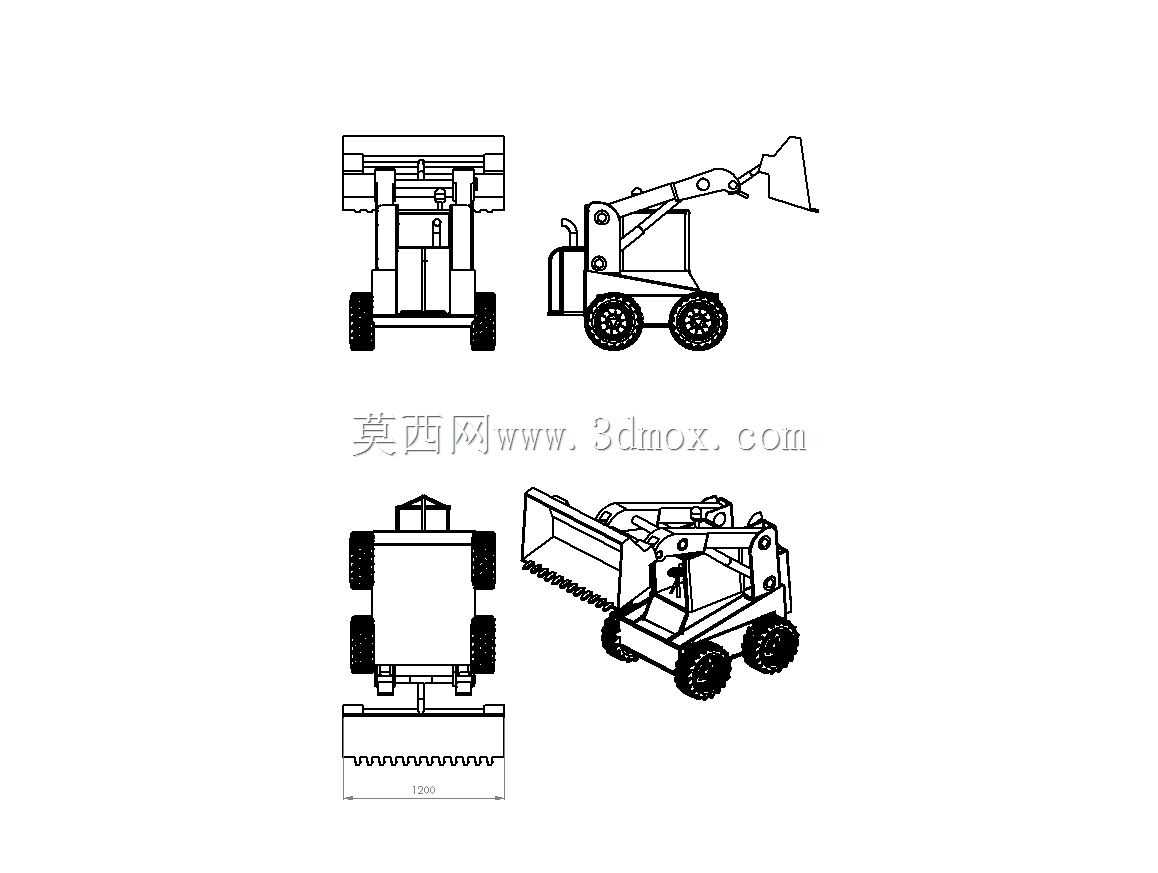

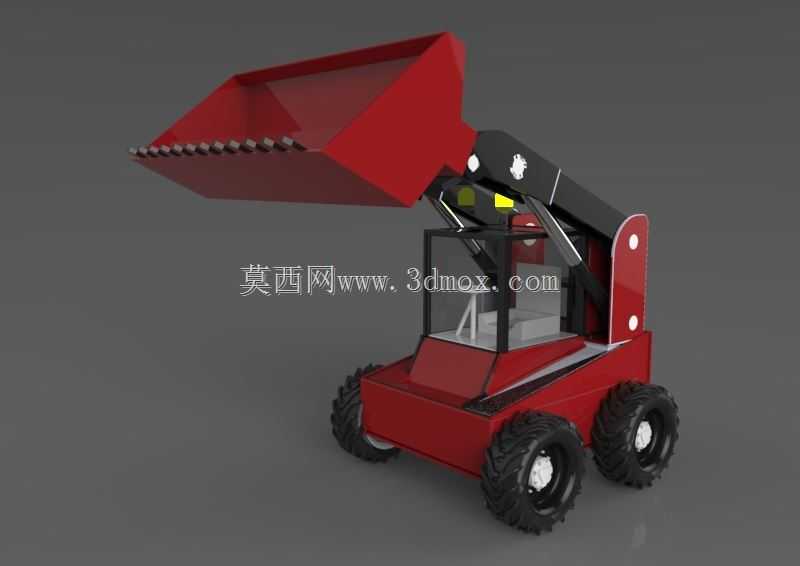

　　这款轮式滑移装载设备的三维结构设计，核心围绕狭小场地土方作业的实际需求展开，区别于常规大中型装载设备的大转弯半径设计，整机采用左右轮独立驱动的滑移转向架构，可实现原地零半径转向，完全适配市政管线抢修、厂区内部物料转运、大棚内部土方整理、地下车库施工等常规装载设备无法进入的受限作业场景。从结构布局来看，整机采用前装铲斗、中置驾驶舱、后段布置动力与液压单元的配重平衡设计，前端铲斗采用带斗齿的通用土方斗结构，斗齿采用可更换式安装结构，斗体边缘做加厚耐磨处理，作业时可直接切入硬质土层、松散砂石堆，也可适配散装建材、施工废渣的铲装转运作业，铲斗通过动臂与车架铰接，动臂举升行程覆盖从地面贴合作业到2.2米左右的卸料高度，可满足普通自卸货车、

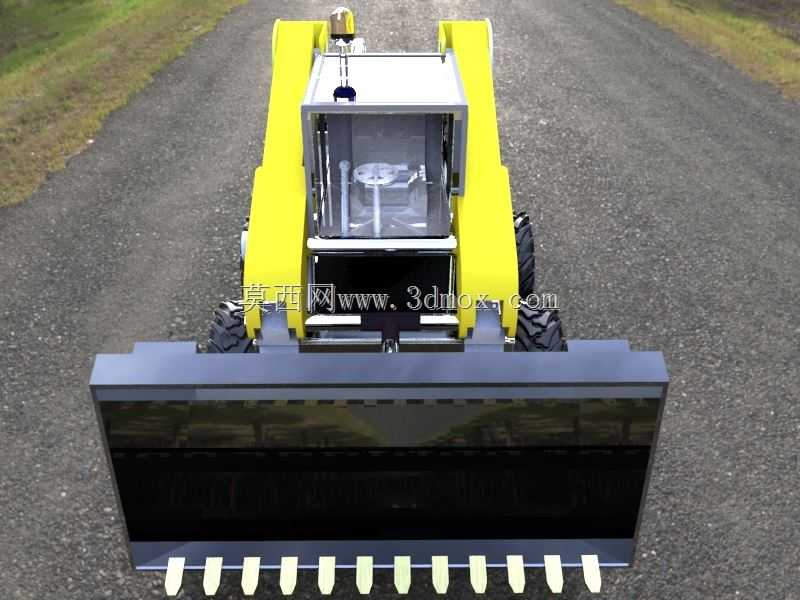

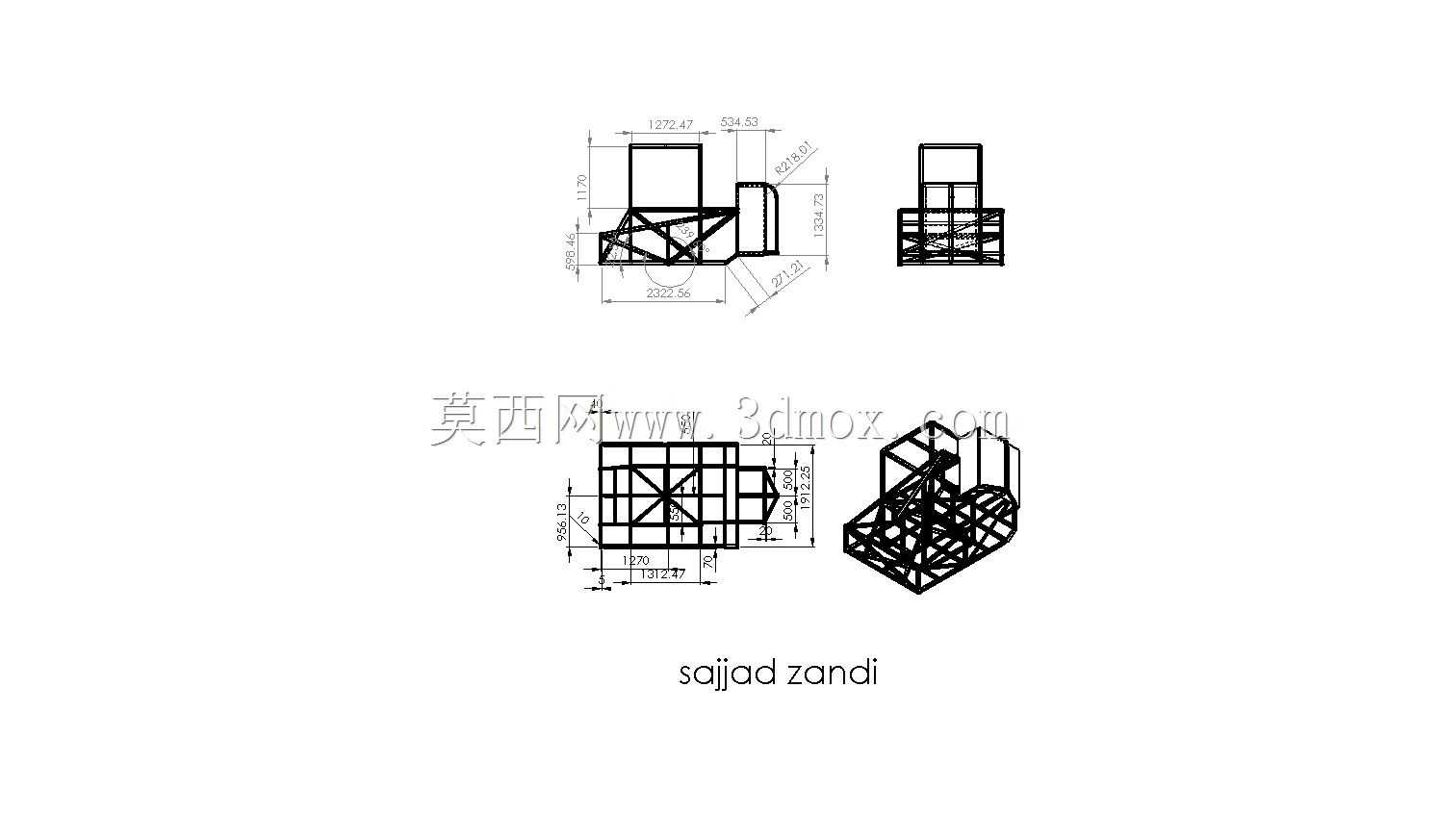

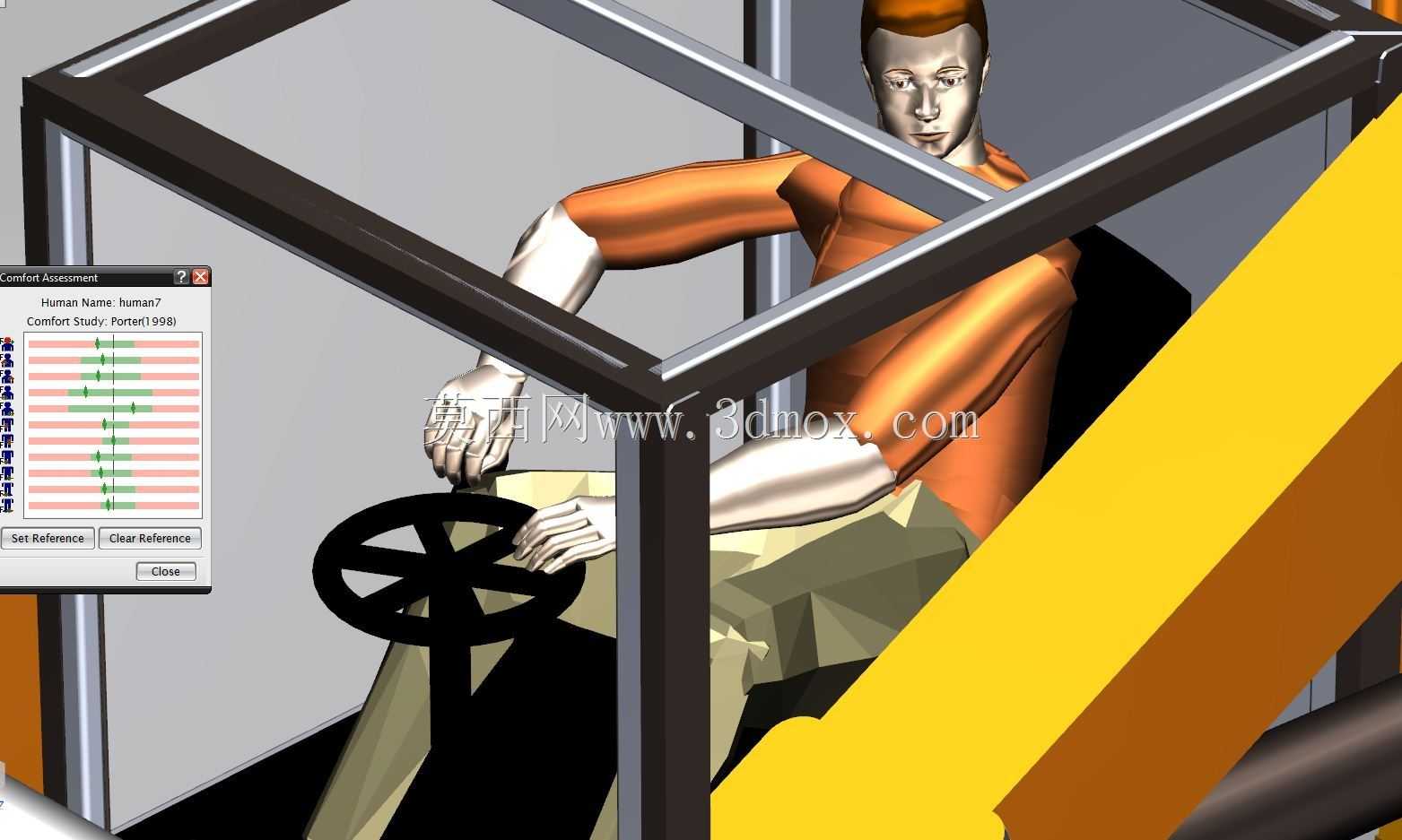

　　料斗的接料高度需求，不会出现卸料高度不足导致的物料洒落问题。驾驶舱采用框架式防护结构，舱体顶部设置警示灯安装位，舱内操作元件按照滑移设备常规操作逻辑布置，左右手柄分别对应两侧车轮的驱动与动臂、铲斗的动作控制，舱体前向视野完全覆盖铲斗作业区域，操作员可直接观察斗齿切入物料的状态，无需额外配置辅助观察装置，降低狭小空间作业的碰撞风险。行走系统采用大花纹越野工程轮胎，轮胎接地比压经过匹配设计，在松软土层、碎石路面作业时不会出现过度下陷的问题，轮边采用刚性连接结构，配合液压驱动系统的大扭矩输出特性，可在坡度不超过30%的作业面稳定行走，不会出现打滑动力不足的问题。整机外形尺寸控制在长3.5米、宽1.8米、高2米以内，

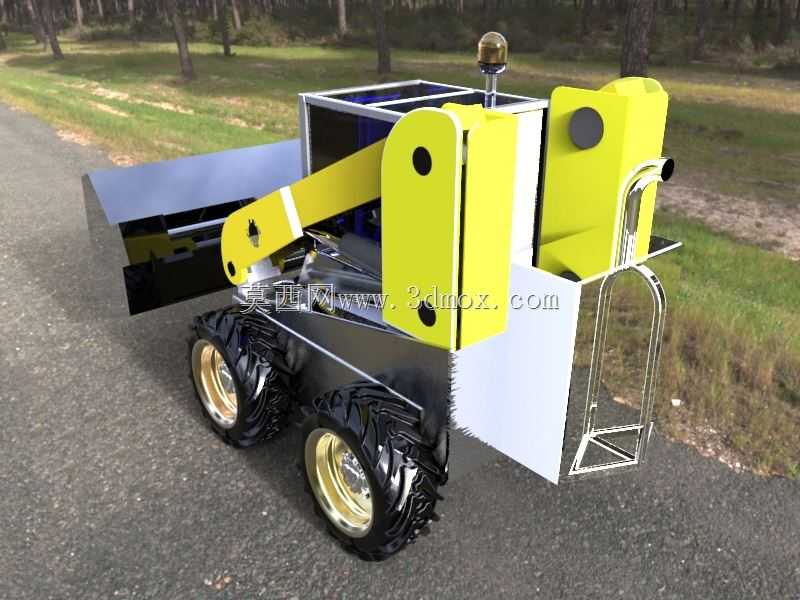

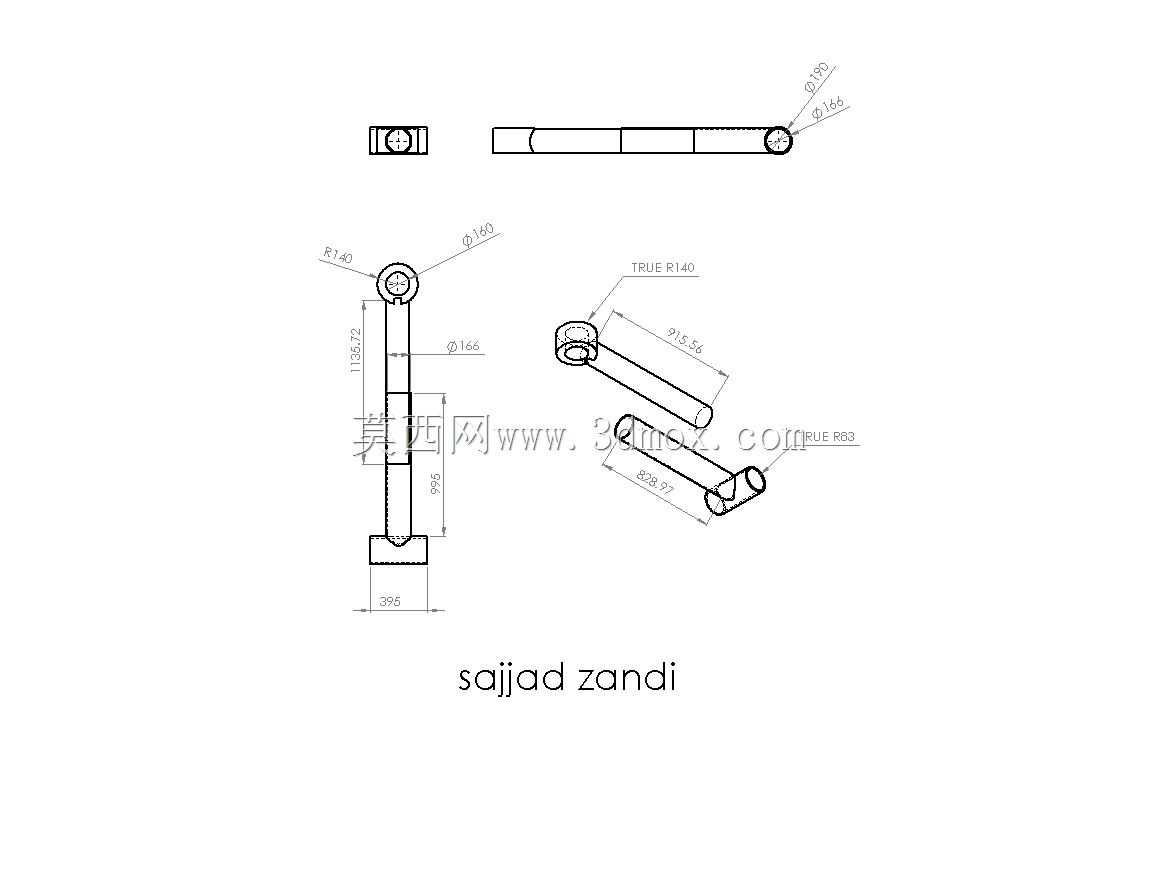

　　完全满足狭窄通道的通行要求，设备尾部的配重块与前端满载铲斗的载荷做了平衡匹配，满载举升时不会出现整机前倾失稳的问题，动臂与车架的铰接点位置经过多轮仿真验证，在保证举升力足够的前提下，尽可能缩小了动臂收纳时的整机横向尺寸，避免在狭窄区域转向时动臂剐蹭周边障碍物。液压管路沿动臂内侧布置，所有管路接头都预留了足够的安装与维护空间，日常检修时无需拆解大面积结构件即可完成管路更换、密封件维护等操作，动力单元的散热模块布置在整机尾部侧面，进风方向避开作业时铲斗扬起的粉尘区域，减少散热芯体堵塞的概率，延长设备连续作业时长。从设计思路上，这款设备没有追求过多的复杂附加功能，所有结构都围绕土方作业场景的核心需求做优化，

　　比如铲斗的斗容匹配整机的额定载荷，不会出现过大斗容导致的整机过载问题，轮胎的选型兼顾了耐磨性能与缓冲性能，在硬化路面行走时不会过度颠簸，也能承受工地碎石、尖锐杂物的剐蹭，驾驶舱的防护框架满足防落物、防侧翻的结构强度要求，即使作业面出现边坡垮塌、上方落物的情况，也能为舱内操作员提供足够的安全防护空间。设备的安装边界方面，所有铰接点的销轴都采用标准化尺寸，易损件如斗齿、轮胎、密封件都可与市面同级别滑移设备通用，降低后期运维的配件采购难度，整机的重心位置经过反复调整，无论是空载行驶还是满载举升状态，重心始终落在四个轮胎的接地支撑多边形范围内，不会出现侧翻风险，动臂的动作轨迹经过仿真验证，举升、下降、收斗、翻斗的动作全程不会与驾驶舱、轮胎发生运动干涉，所有动作的极限位置都设置了硬限位结构，避免液压系统行程超限导致的结构件损坏。
