便携笔式个人汽化器具结构设计方案

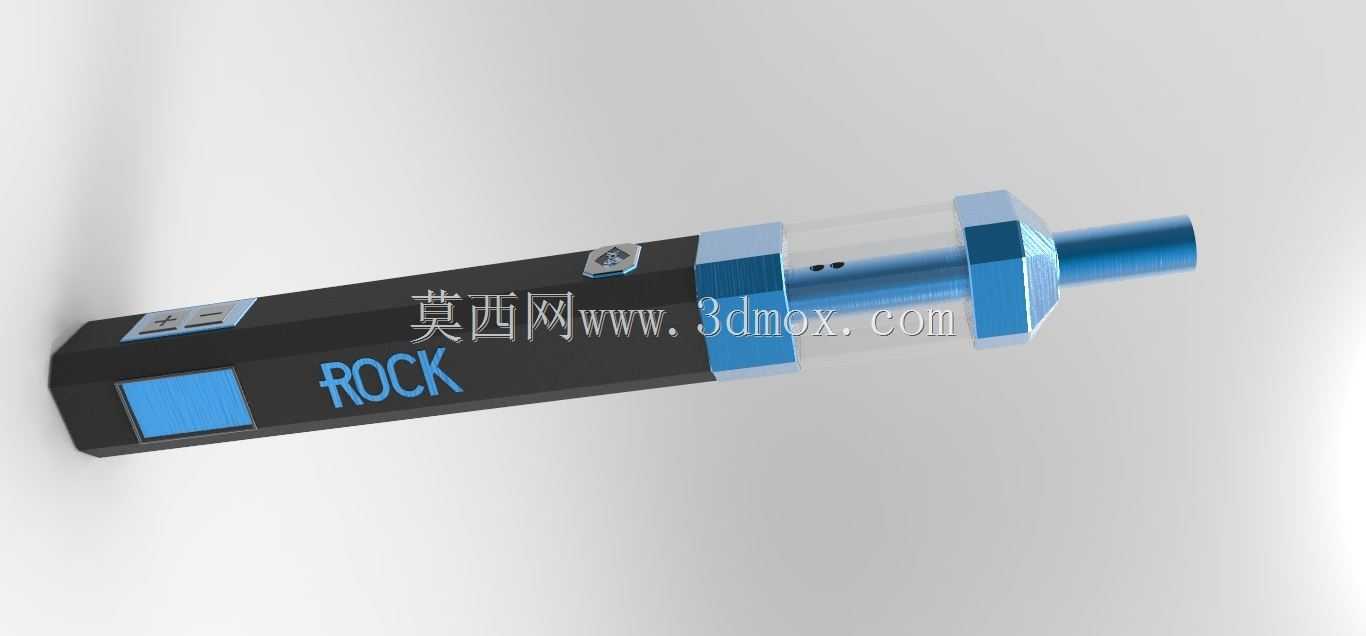

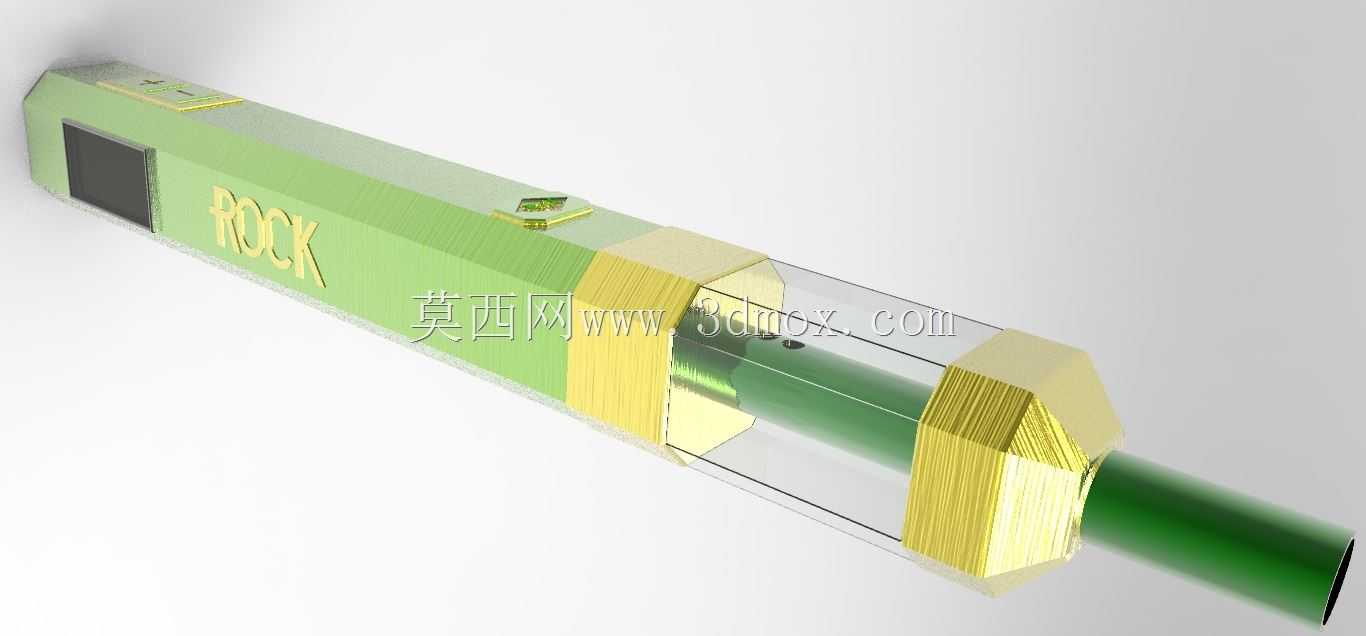

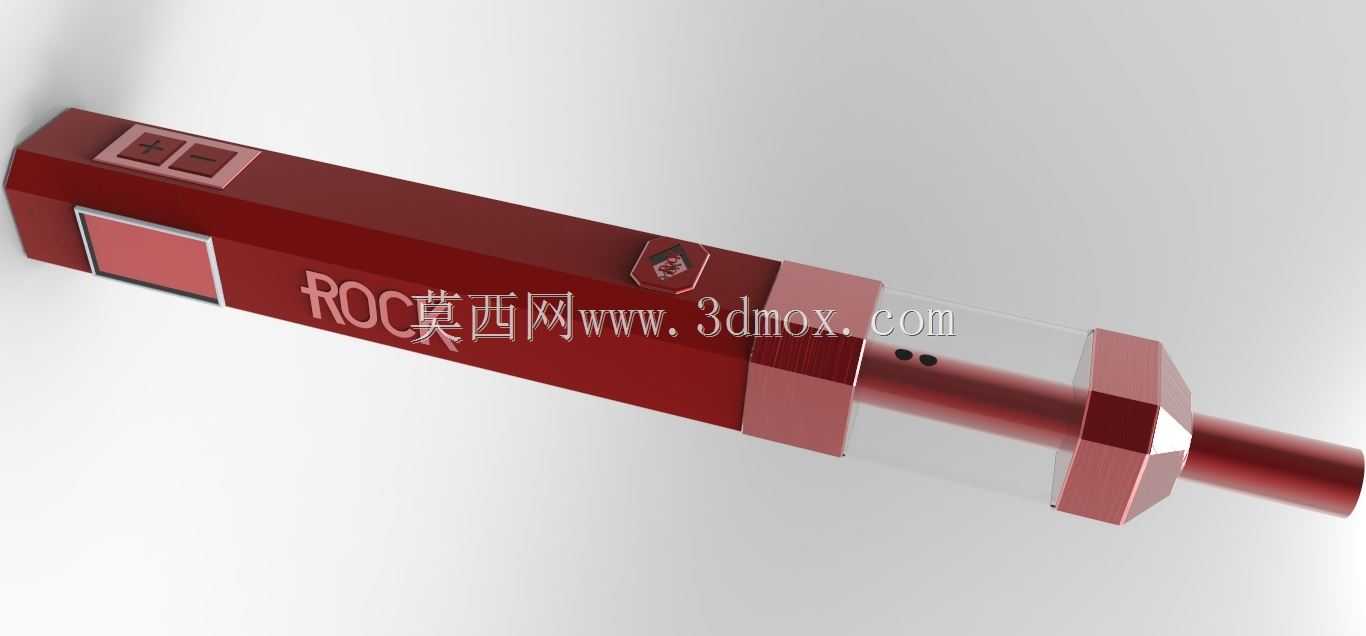

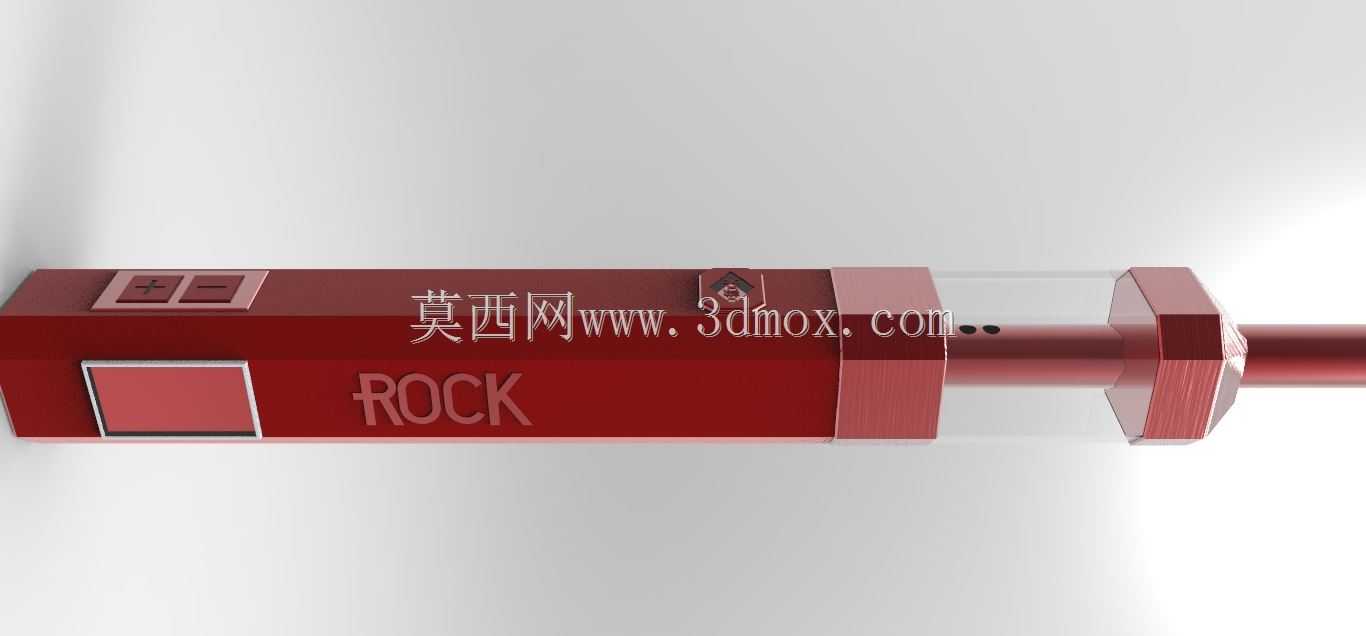

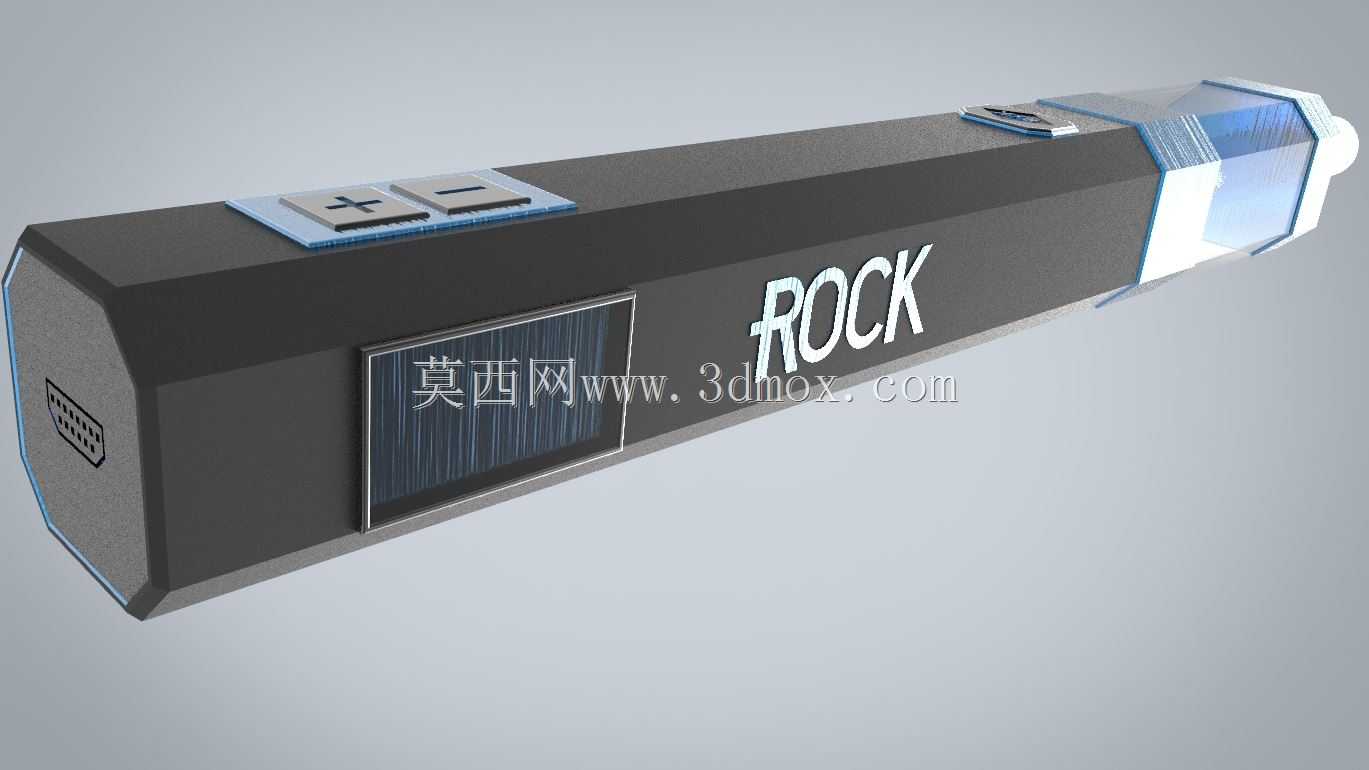

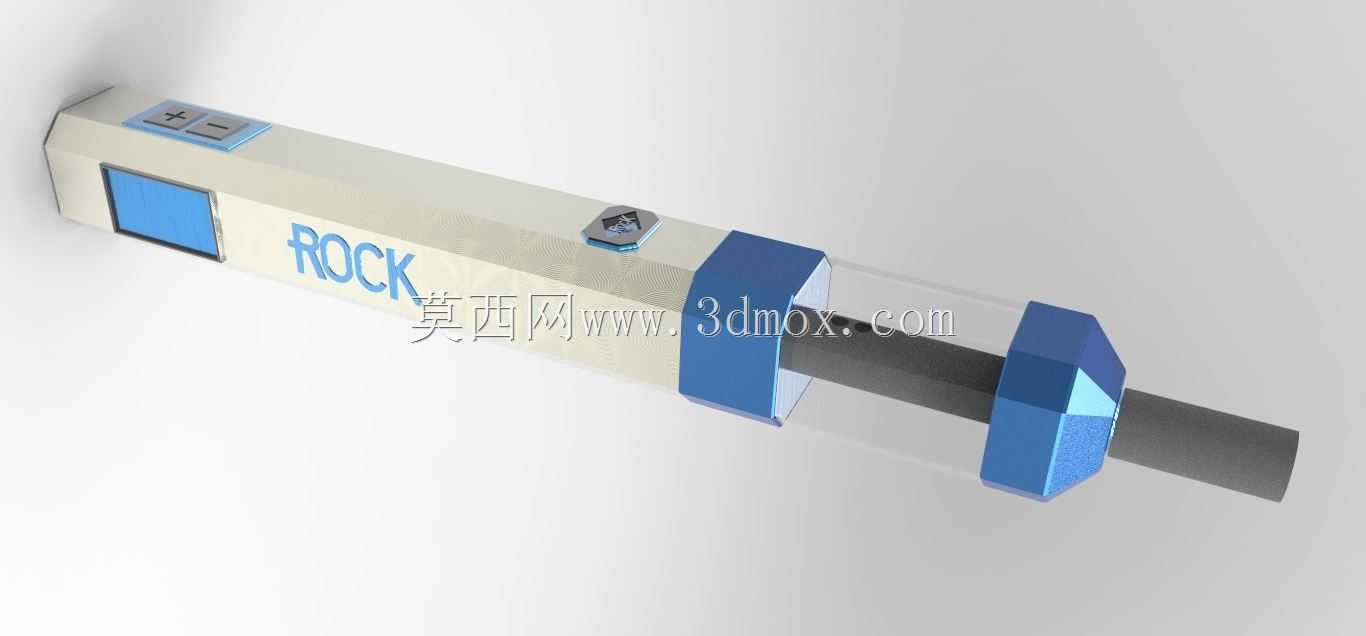

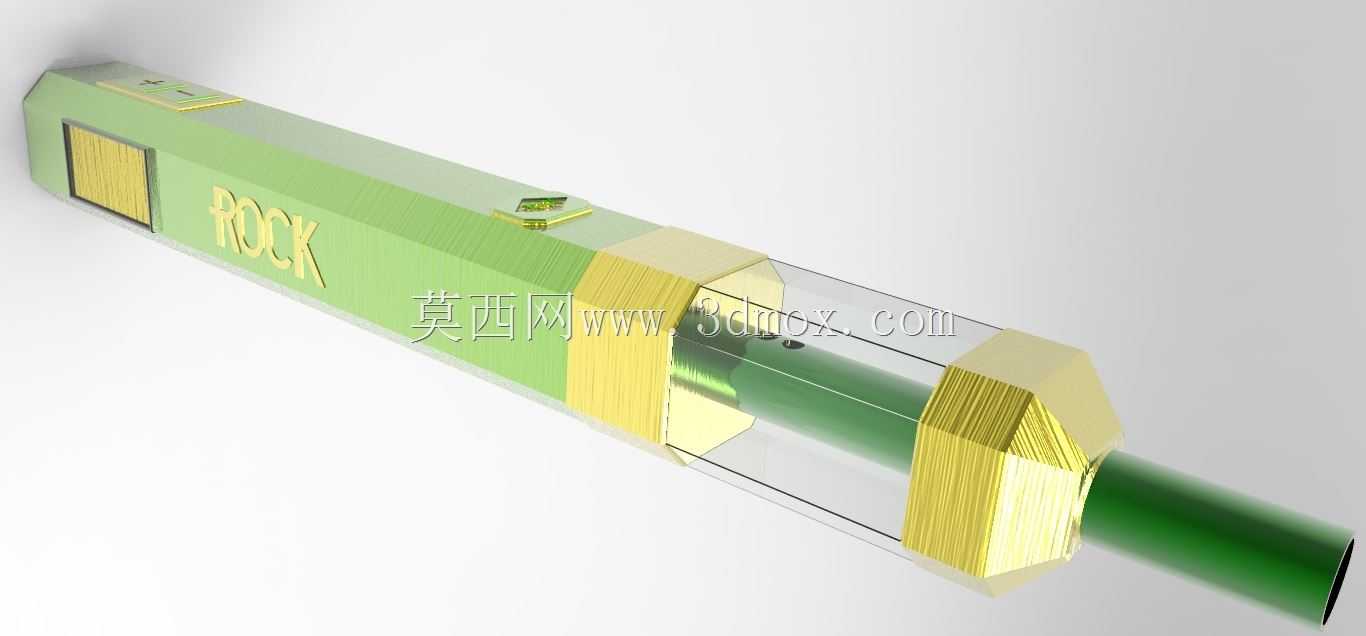

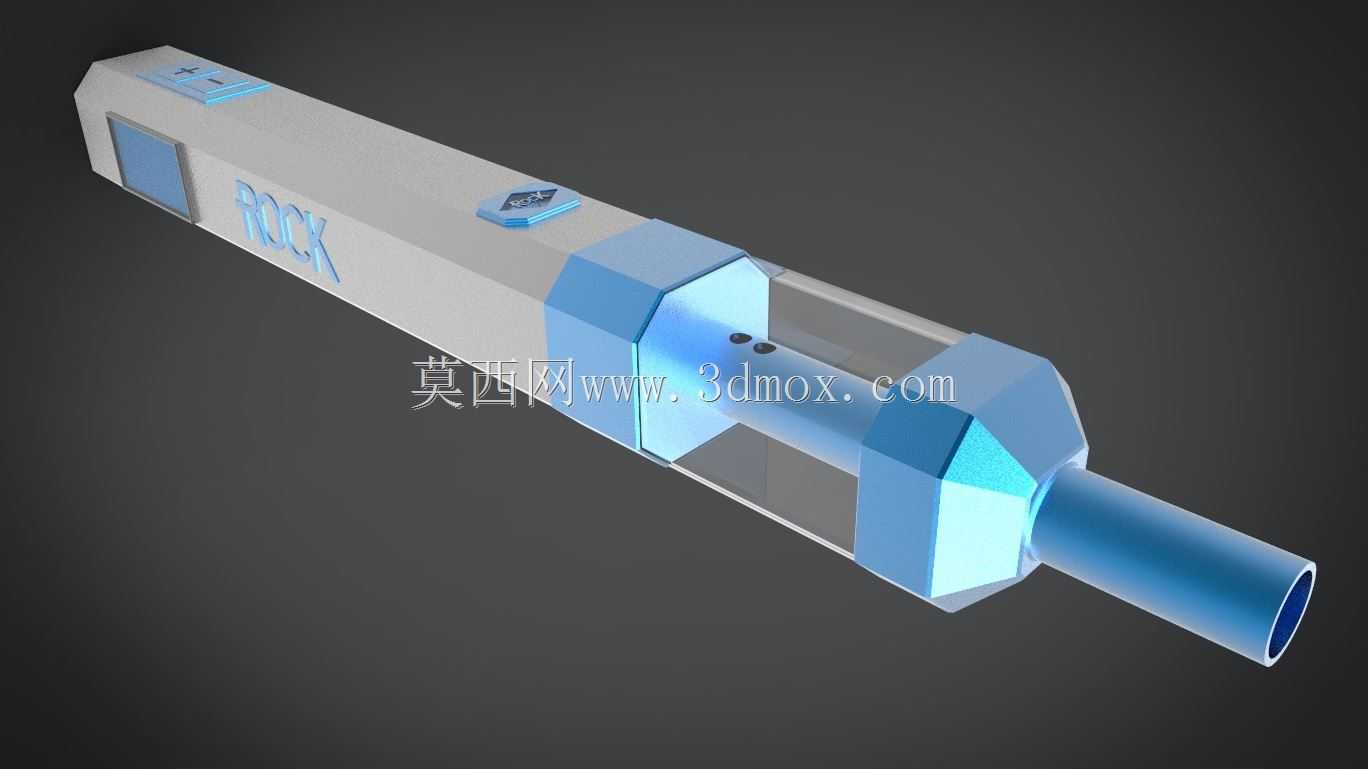

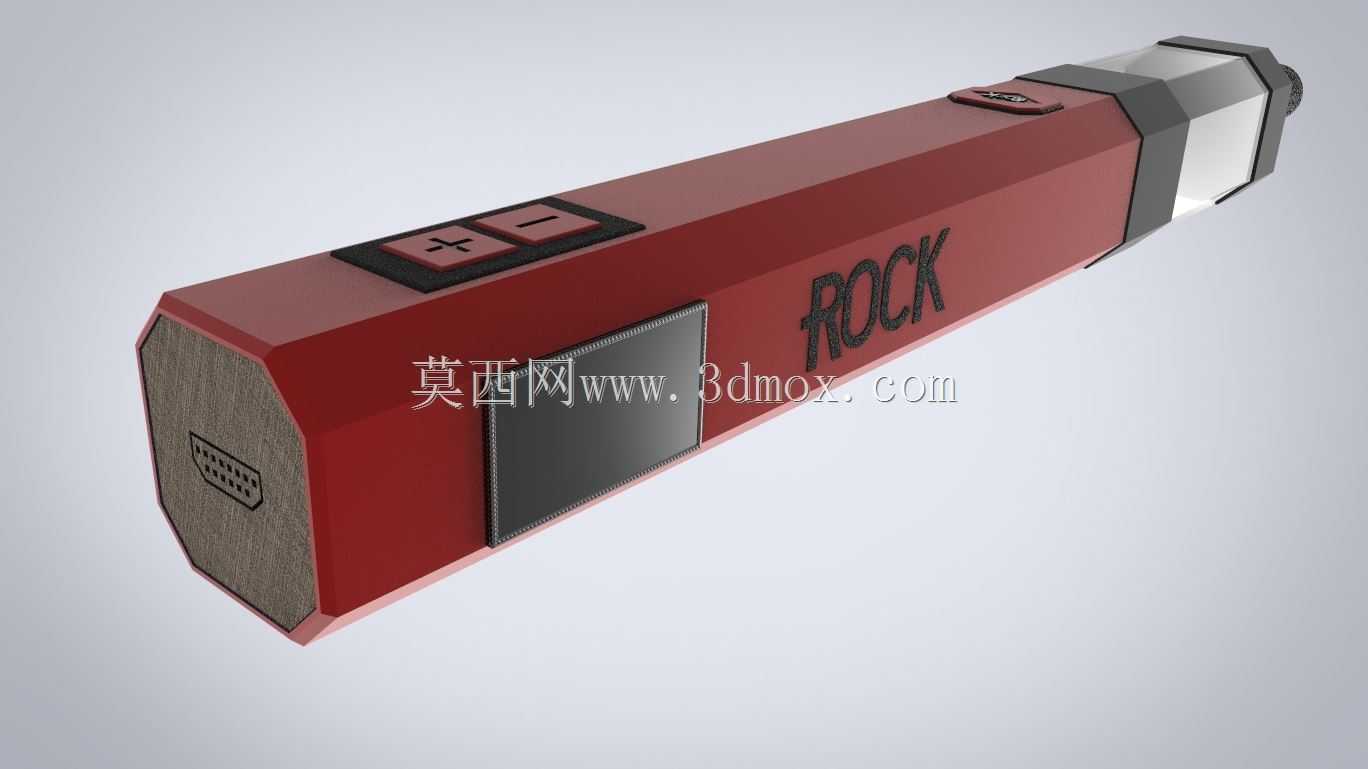

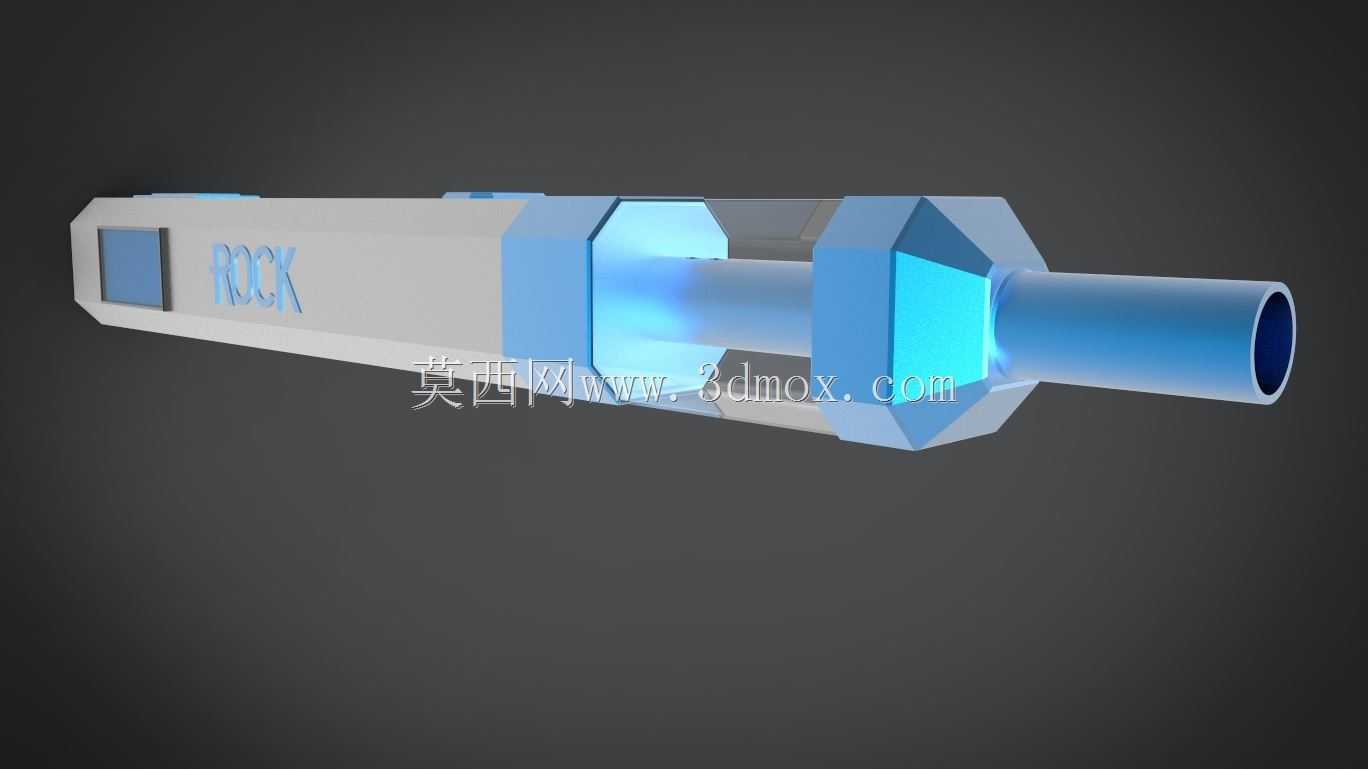

　　这款笔式便携汽化器具的结构设计，核心围绕单人随身使用场景展开，区别于传统台置式汽化设备的笨重形态，整体采用长条形八棱截面笔状构型，单手握持时贴合手掌虎口弧度，八棱切面可避免设备在光滑桌面滚落，日常携带时可直接放入上衣口袋、笔袋或小型随身包内，无需额外配置专用收纳包具，适配户外出行、日常通勤差旅等多场景下的个人使用需求。设备功能端采用模块化分区布局，从握持端到输出端依次设置供电模块、控制交互区、雾化核心腔、输出吸嘴四个独立功能段，各段之间采用卡扣加硅胶密封圈的连接结构，无需专用工具即可手动拆分，方便日常清理雾化腔残留、更换易损雾化组件。控制交互区设置在握持段靠近食指的自然落点位置，配置两枚凸起式物理按键，分别对应功率档位上调与下调，

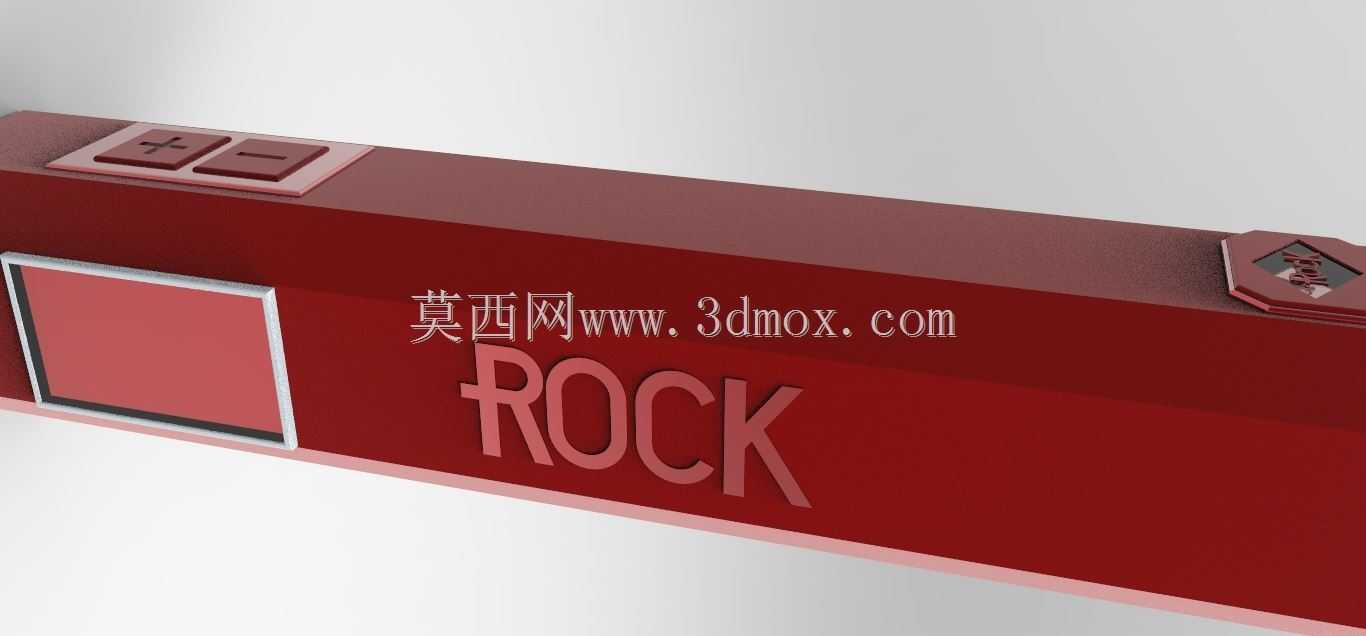

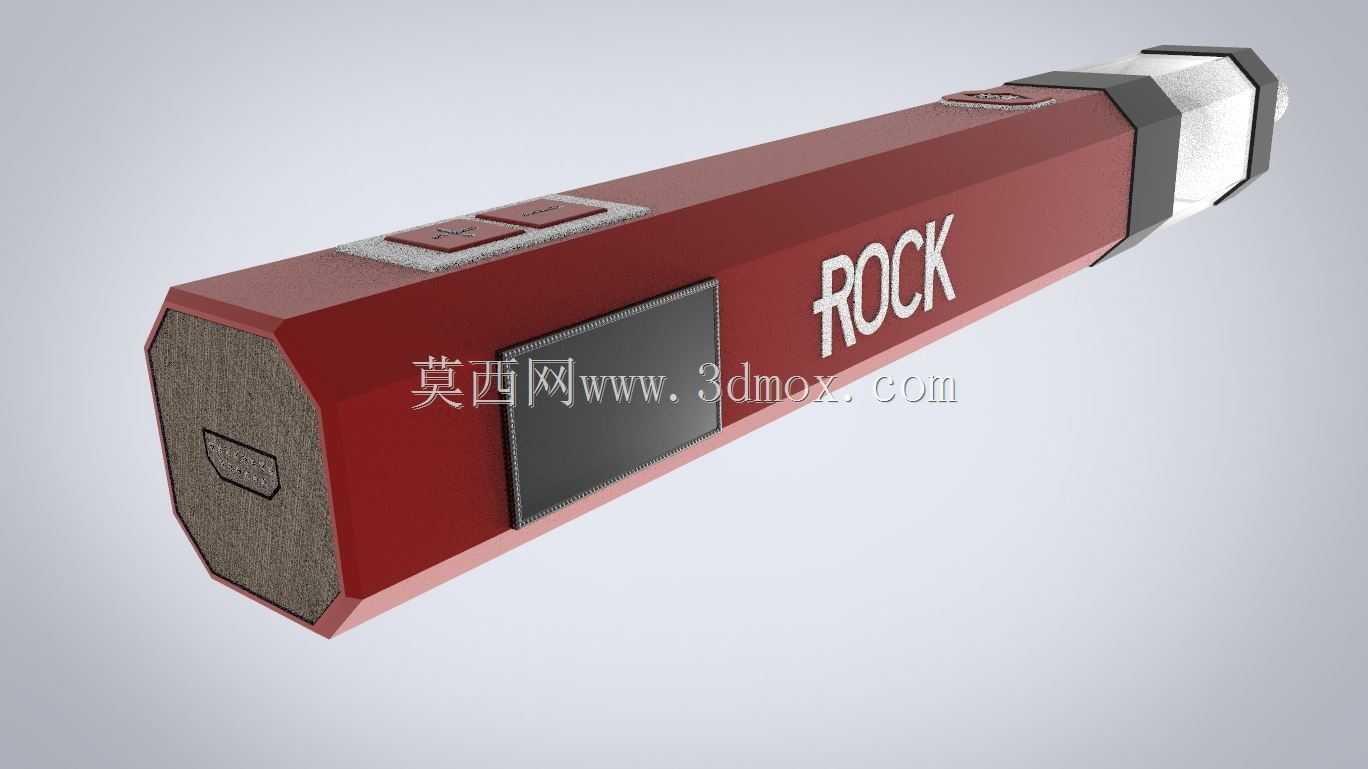

　　按键表面做正负符号蚀刻标识，盲操作时可通过触感直接区分功能，避免触控按键在冬季戴手套时无法触发的问题；按键旁设置小块矩形状态显示屏，可实时显示当前工作档位、剩余电量、加热状态，屏幕做下沉式安装，表面与壳体外表面齐平，避免日常揣带时被口袋内的钥匙、硬币刮花屏幕表面。供电模块内置在握持段最末端，端面设置通用Type-C充电接口，接口外覆盖软胶防尘塞，可阻挡日常使用时的灰尘、少量泼溅液体进入接口内部，充电适配常规5V低压供电协议，可直接搭配手机充电器、移动电源完成补能，无需携带专用充电适配器。雾化核心腔作为设备的功能核心，采用隔热陶瓷衬套包裹金属加热腔体的双层结构，外层陶瓷衬套可隔绝加热过程中产生的热量向外传递，

　　避免长时间高功率工作时外壳温度过高烫伤握持手部，内层金属腔体做镜面抛光处理，减少物料残留挂壁，降低日常清理的工作量。输出端吸嘴段采用可拆卸式食品级材质制作，与雾化腔之间采用插拔式连接，可根据个人使用习惯更换不同形态的吸嘴配件，吸嘴与腔体衔接处设置锥形密封面，插拔过程中即可完成密封，避免工作过程中气体从衔接缝隙泄漏。整体结构设计时充分考虑安装边界约束，整机长度控制在140mm以内，截面最大对边距离控制在18mm，整体重量控制在90g以内，长时间单手握持不会产生明显的负重感；内部元器件排布时预留0.3mm的装配公差间隙，所有电子元器件与外壳内壁之间设置绝缘隔热垫层，避免元器件工作发热传导至外壳，

　　同时防止外壳受挤压变形时直接挤压内部元器件造成损坏。壳体主体采用高强度工程塑料注塑成型，表面做磨砂哑光处理，握持时不易打滑，同时减少日常使用产生的指纹、划痕残留；外观标识采用模内注塑工艺制作，不会因日常摩擦出现标识脱落、磨损的问题。结构设计阶段针对跌落场景做了专项强化，设备两端的端盖与主体衔接处设置缓冲凸筋，1.2米高度自由跌落至水泥地面时，冲击力可通过凸筋形变吸收，不会出现壳体开裂、内部元器件移位的问题；按键下方设置弹性支撑臂，跌落受力时按键可向内小幅位移缓冲，避免按键受冲击断裂卡死。气路设计上采用底部进气、直通气道的结构，进气口设置在握持段末端的侧面，搭配可替换式进气过滤棉，可阻挡外界灰尘随气流进入雾化腔，直通气道无多余弯折死角，气流阻力控制在合适区间，抽吸时无需过度用力，同时减少气道内的残留冷凝液堆积，冷凝液可通过气道壁的回流槽重新流回雾化腔二次蒸发，避免使用过程中冷凝液吸入口中。
