手动变速器换挡拨叉结构设计

　　在手动变速器的换挡执行机构中，换挡拨叉是直接推动同步器齿套完成挡位切换的核心受力零件，其结构合理性直接决定换挡手感、挡位啮合可靠性以及整套传动系统的服役寿命。日常车辆行驶过程中，驾驶员操作换挡杆的动作通过换挡拉索或连杆传递到拨叉轴，拨叉轴带动换挡拨叉沿轴向滑动，拨叉的叉形端部卡接在同步器齿套的环形卡槽内，推动齿套克服定位弹簧阻力移动，实现不同挡位齿轮的啮合锁止，完成动力传递路径的切换。

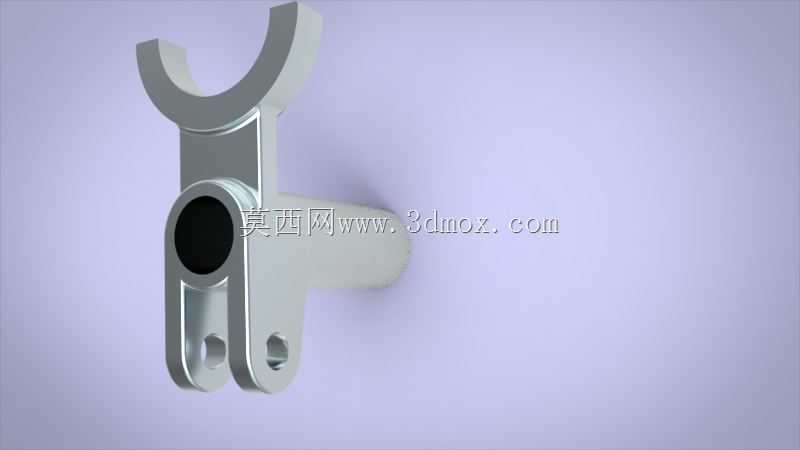

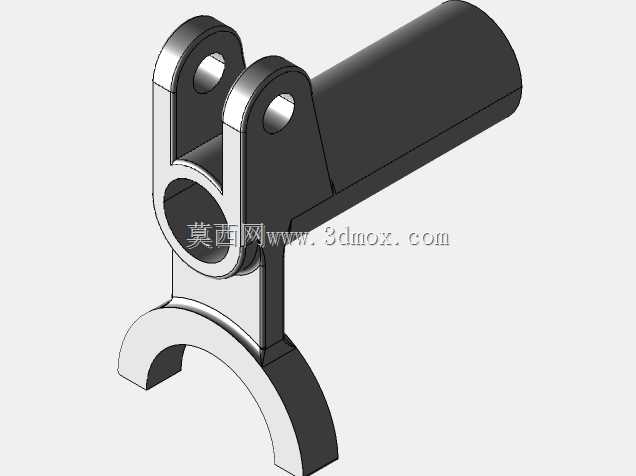

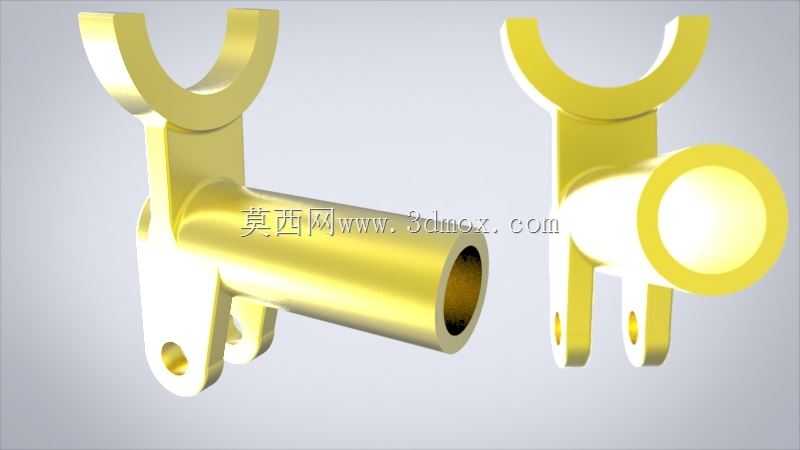

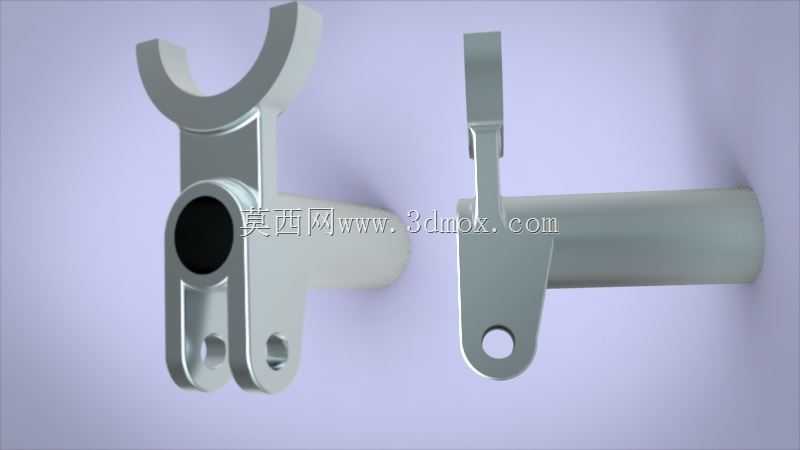

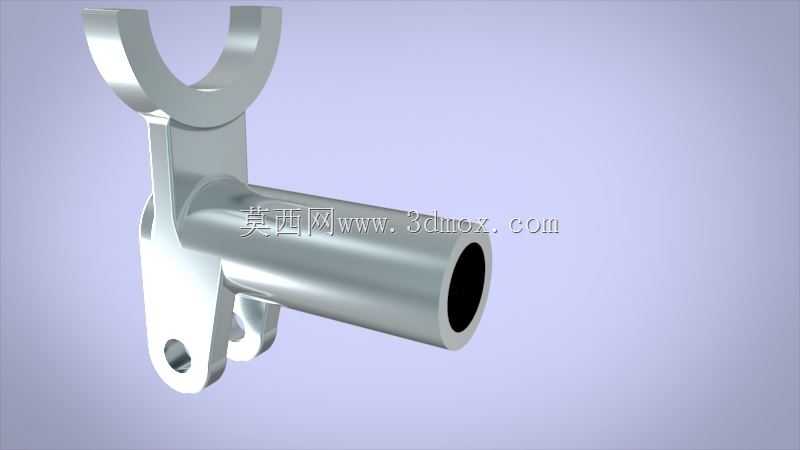

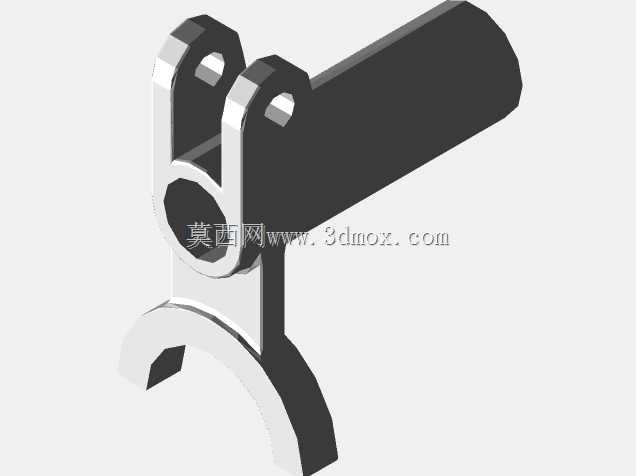

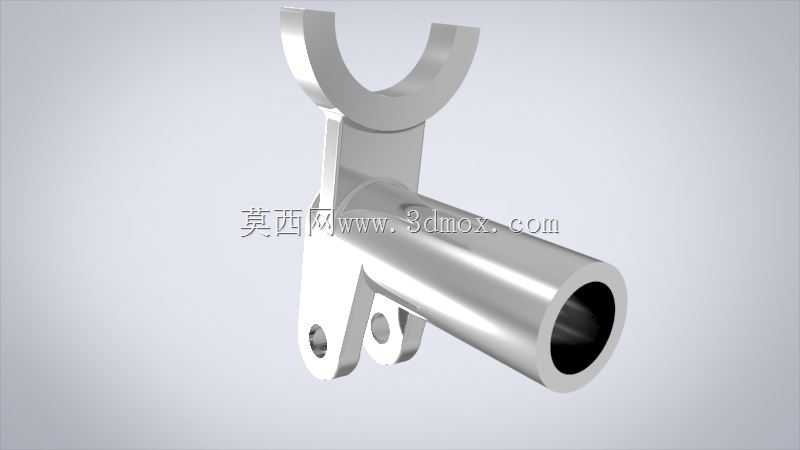

　　从结构设计逻辑来看，这款换挡拨叉采用分体式功能区布局，上部为对称开口的叉形工作端，叉口的圆弧曲率完全匹配同步器齿套的卡槽外圆直径，装配后叉口内侧面与齿套卡槽侧面保留0.1-0.2mm的滑动间隙，既保证拨叉滑动时不会卡滞，又能避免间隙过大导致换挡时齿套受偏载出现打齿、脱挡问题。叉口的两个接触端面设计有均匀的接触宽度，确保推动齿套时受力均匀，不会出现局部应力集中导致的齿套磨损过快问题。下部为带安装孔的套筒结构，套筒内孔与拨叉轴采用H7/h6的间隙配合，保证拨叉能沿拨叉轴顺畅滑动，套筒侧面设置的两个定位小孔，用于安装拨叉的自锁钢球定位结构，当拨叉滑动到指定挡位位置时，自锁钢球卡入拨叉轴的定位凹槽内，配合拨叉上的定位结构实现挡位锁止，防止车辆行驶过程中受振动出现自动脱挡的故障。

　　从安装边界尺寸来看，套筒内孔的直径匹配常规乘用车手动变速器常用的拨叉轴直径，套筒的轴向长度经过精准计算，保证拨叉在空挡、各挡位位置时，套筒两端不会与变速器壳体内的相邻零件发生运动干涉。叉形工作端的开口中心与套筒内孔的中心距，严格匹配同步器齿套卡槽与拨叉轴安装位的中心距，装配后叉口与齿套卡槽的同轴度误差控制在0.05mm以内，避免拨叉滑动时出现别劲、卡滞问题。叉体连接部位采用变截面过渡设计，在叉口与套筒的连接位置做了圆弧过渡处理，既减少应力集中，又能在保证结构强度的前提下尽可能降低零件重量，减少换挡时的运动惯量，提升换挡操作的轻便性。

　　在实际工况适配层面，这款拨叉的受力工况较为复杂，换挡瞬间驾驶员施加的操作力通过杠杆放大后作用在拨叉上，同时同步器同步过程中产生的轴向反力也会全部作用在拨叉的叉口接触面上，因此设计时对叉体的截面厚度做了针对性强化，叉口部位的厚度满足最大换挡推力下的抗弯强度要求，不会出现换挡时叉口变形导致的换挡不到位问题。拨叉的两个安装小孔位置经过精准校核，保证自锁机构的定位销能顺畅插入，不会出现定位偏差导致的挡位锁止失效。在实际装配场景中，这类拨叉通常配套于横置前驱手动变速器，多用于紧凑型乘用车的五速或六速手动变速箱，安装时需要先将拨叉套入拨叉轴，再将叉口卡入同步器齿套的卡槽，最后安装自锁与互锁机构，整套装配过程需要保证拨叉滑动无卡滞，各挡位切换时拨叉的行程刚好满足齿套完全啮合的要求，不会出现行程不足导致的齿轮啮合长度不够、打齿掉挡问题。

　　从零件加工工艺适配的角度，这款拨叉的结构设计充分考虑了量产加工的便利性，套筒内孔可采用一次镗削成型保证尺寸精度，叉口的圆弧面可采用成型铣刀加工保证曲率一致性，两个安装小孔可采用钻模定位加工保证位置精度，连接部位的过渡圆弧可通过压铸或模锻直接成型，减少后续机加工的工作量。零件表面处理通常采用磷化处理提升耐磨性，叉口与齿套接触的工作面会做高频淬火处理，提升表面硬度，减少长期换挡摩擦导致的磨损量，保证整个服役周期内换挡间隙不会出现过大的变化。在变速器台架试验阶段，这类拨叉需要完成数十万次的换挡循环耐久测试，验证在不同油温、不同换挡力工况下的磨损量与变形量，确保在整车全生命周期内不会出现拨叉断裂、过度磨损导致的换挡故障。
