机床切削用后置式刀具安装固定架结构

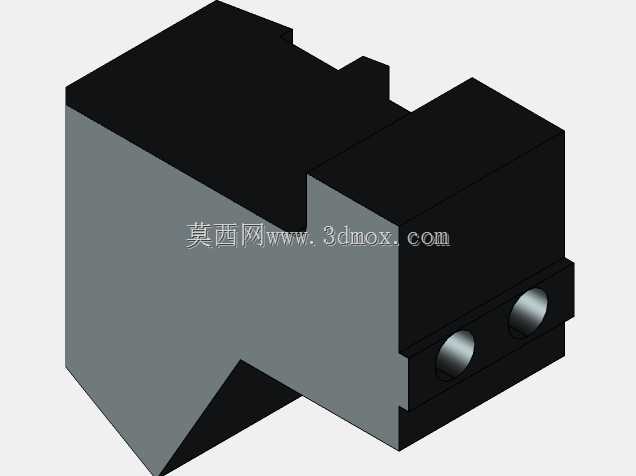

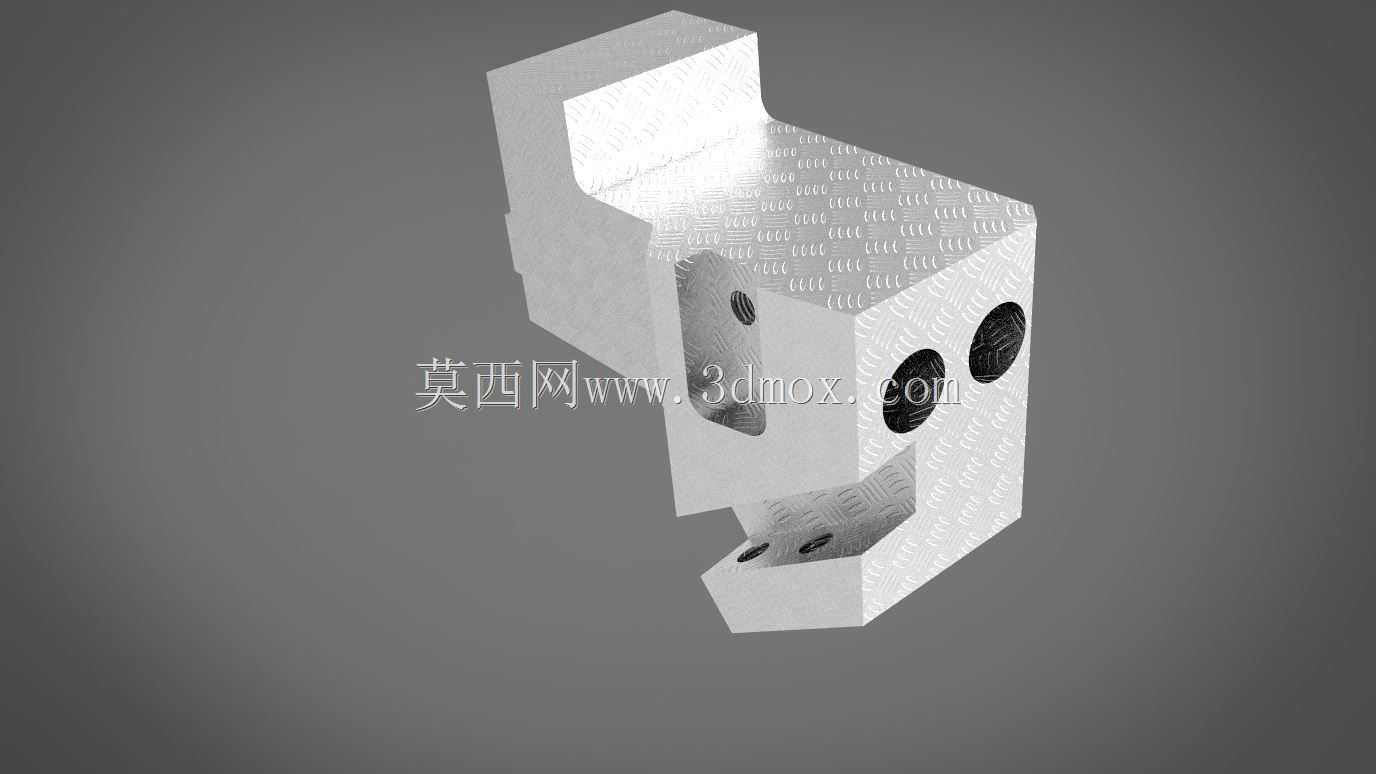

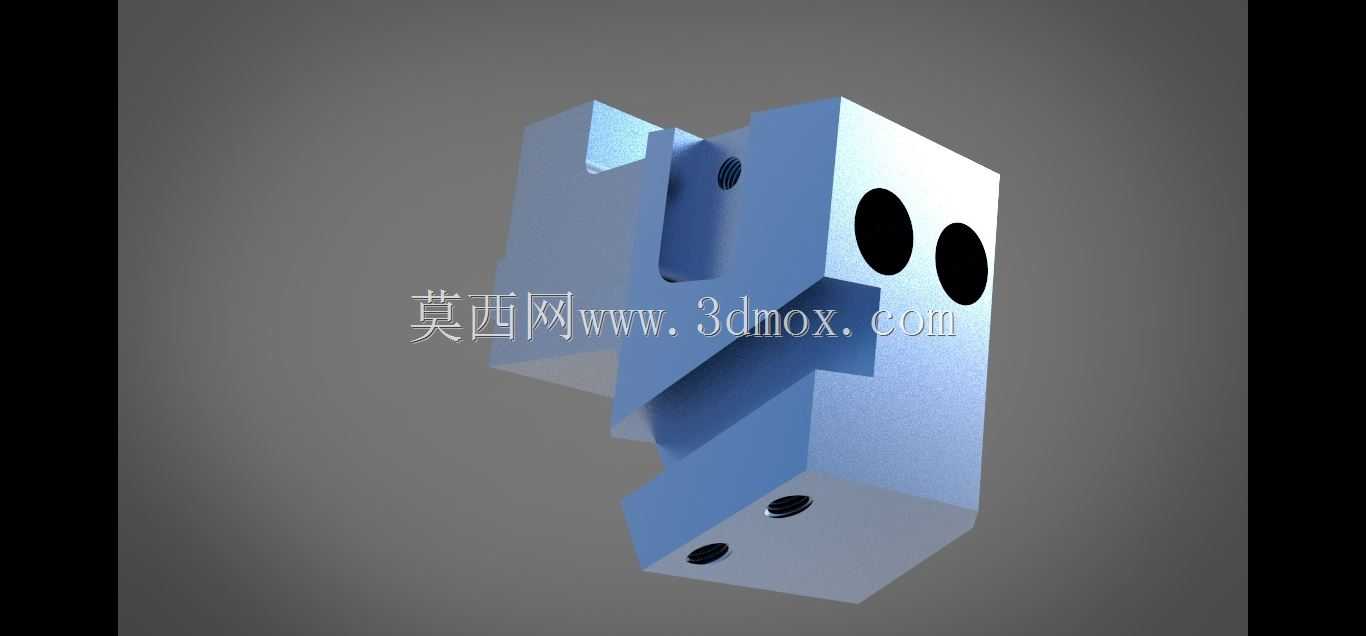

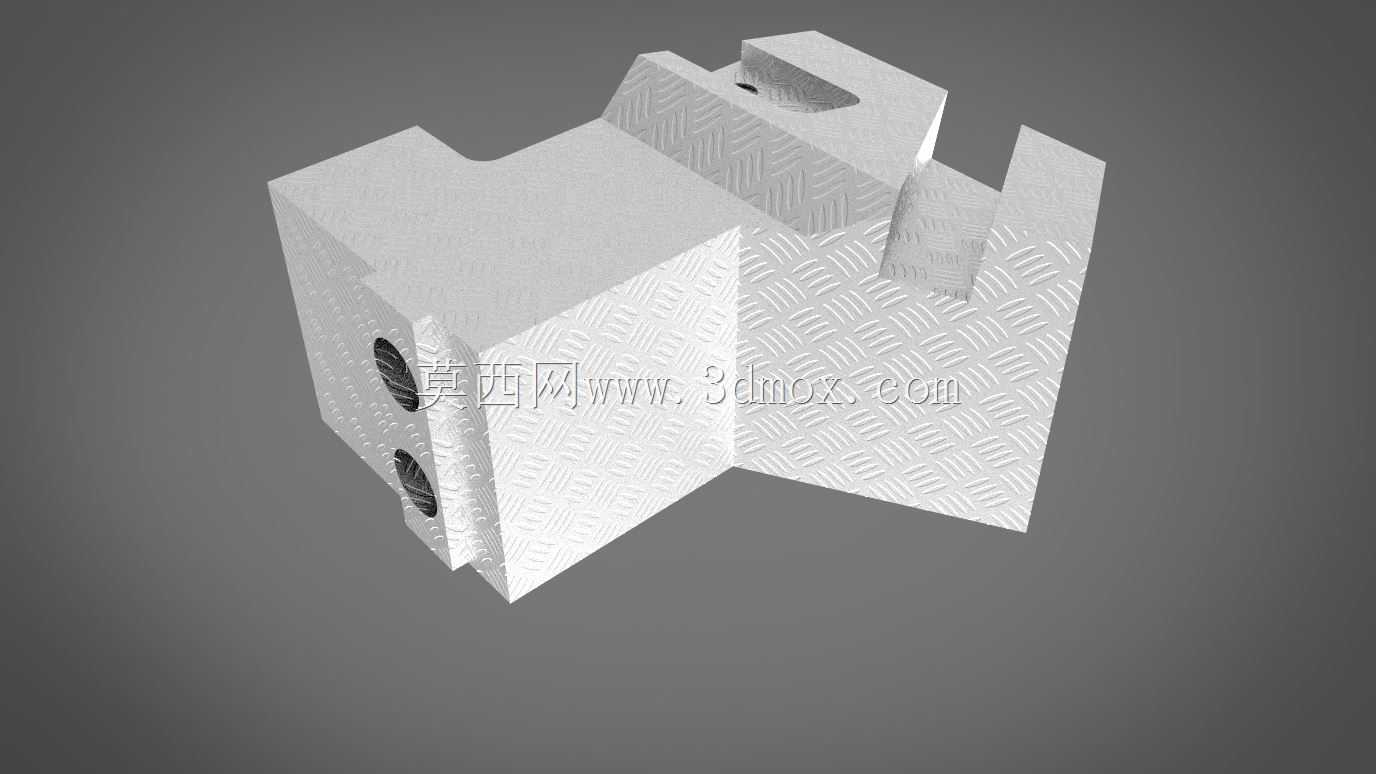

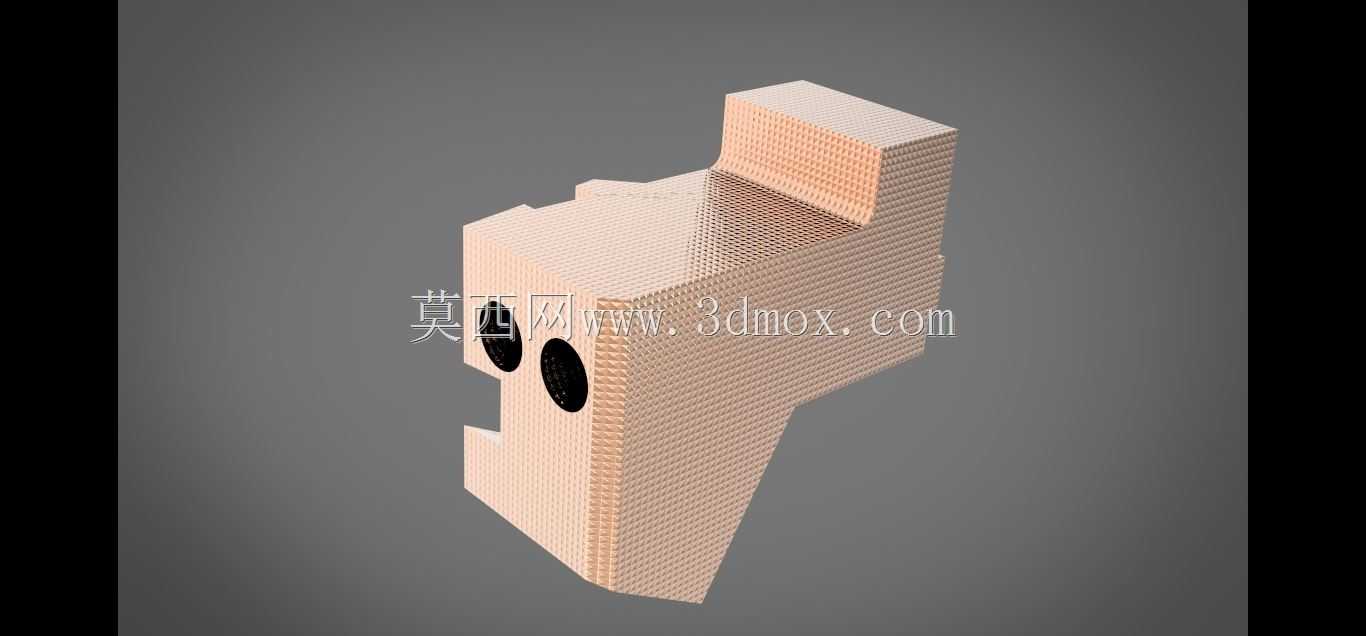

　　在常规数控车床、小型专用切削机床的刀塔布局中，后置刀架的安装位置处于主轴轴线后侧，与前置刀架形成对称的装夹空间，主要承担外圆车削、端面切削、切槽、螺纹加工等工序的刀具承载功能，部分带动力头接口的后置刀架还可兼容径向钻、铣工序的刀具装夹，在斜床身数控车床的布局中应用占比超过六成，相比前置刀架，其排屑路径更顺畅，切削液喷射不易受刀体遮挡，铁屑下落过程中不会堆积在刀架安装面，能有效减少铁屑刮伤加工表面、卡滞刀具调整机构的问题。这款后刀架采用整体式块状基体设计，基体选用45号钢调质处理后表面做发黑防锈处理，安装基准面设置在底部与侧方两个垂直平面，底部预留两个沉头安装孔，可通过内六角螺栓直接固定在机床滑板的T型槽安装位，

　　侧方的垂直基准面可与滑板侧定位块贴合，保证安装后刀架的X向、Z向定位精度，重复安装的位置误差可控制在0.02mm以内，无需每次换型后重新对刀找正。刀架的刀具安装位采用阶梯式开槽结构，不同高度的槽位对应不同规格的方柄车刀，槽位侧面设置锁紧螺纹孔，通过紧定螺钉从侧方顶紧刀具柄部，装夹时可通过塞尺调整刀具伸出长度，保证刀尖高度与主轴中心高重合，避免出现车削端面残留凸台、外圆锥度超差的问题。基体上开设的两个圆形通孔为减重与应力释放结构，在保证整体刚性的前提下减少刀架自身重量，降低滑板移动时的惯性负载，同时可作为切削液的导流通道，让切削液顺着孔位直接喷射到刀尖切削区域，提升冷却与排屑效果。设计过程中优先考虑了刀架的刚性冗余，

　　在刀具最大悬伸长度为25mm的工况下，刀架本体的最大变形量不超过0.005mm，可满足硬质合金刀具进行高速钢件切削、不锈钢件重切削的刚性要求，不会出现振刀导致的加工表面波纹度超差问题。安装边界方面，刀架整体的长宽高尺寸适配市面上多数6132、6140规格普通车床及斜床身数控车床的滑板安装空间，底部安装孔的孔距符合标准机床刀架的安装尺寸规范，可直接替换同规格的老式方刀架，无需对滑板安装面进行二次加工。在实际生产场景中，这类后刀架常配合多工位刀塔使用，每个工位安装不同工序的刀具，通过数控系统控制刀架转位实现自动换刀，相比手动换刀的四方位刀架，加工效率可提升40%以上，同时减少人工换刀带来的对刀误差。刀架的锁紧机构采用内置式斜面锁紧结构，

　　转位到位后通过斜面涨紧实现刚性锁定，锁紧力可达800N以上，重切削时不会出现刀架移位、掉刀的问题。日常维护时只需定期清理安装面的铁屑与油污，在锁紧螺钉的螺纹处涂抹少量润滑脂，即可保证长期使用的可靠性，无需复杂的拆解保养。针对小批量多品种的加工场景，这款刀架的槽位可兼容20mm、25mm两种规格的方柄刀具，无需额外加装过渡套，装夹不同规格刀具时只需调整紧定螺钉的顶紧位置即可，适配性较强。在切槽、切断这类负载较大的工序中，刀架的整体结构可有效抵消切削过程中的径向切削力，避免刀具让刀导致的槽宽尺寸超差、切断面倾斜等问题，实际加工测试中，切断直径50mm的45号钢棒料时，刀架无明显振感，切断面的平面度可控制在0.01mm以内。
