工业输送配套滚轮式张紧紧带装置结构

　　在带式输送、皮带传动类工业设备的运行体系里，张紧结构的设计合理性直接决定了传动带的使用寿命、传动效率以及整套设备的运行稳定性，这款滚轮式紧带装置就是针对中轻载传动场景开发的配套张紧部件。从实际应用场景来看，这类结构常出现在包装生产线的物料输送段、小型农机的皮带传动端、纺织设备的纱线输送张紧工位，以及部分轻工自动化设备的同步带传动模组中，核心作用是通过恒定的压紧力抵消传动带长期运行产生的蠕变伸长，避免传动带打滑、跳齿、跑偏等常见故障。

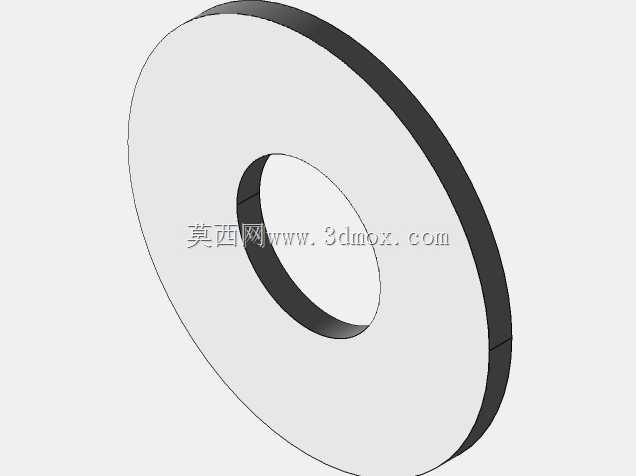

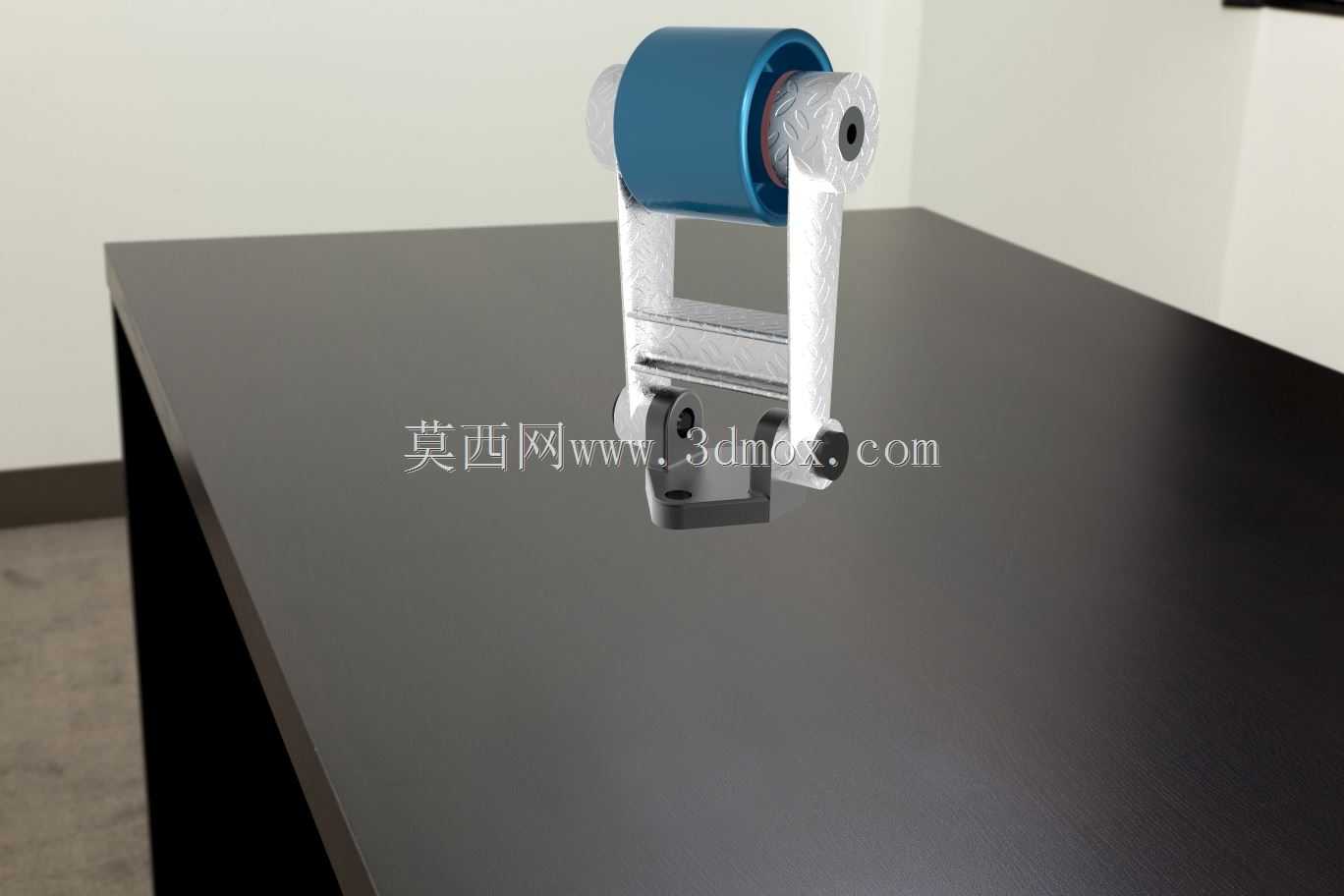

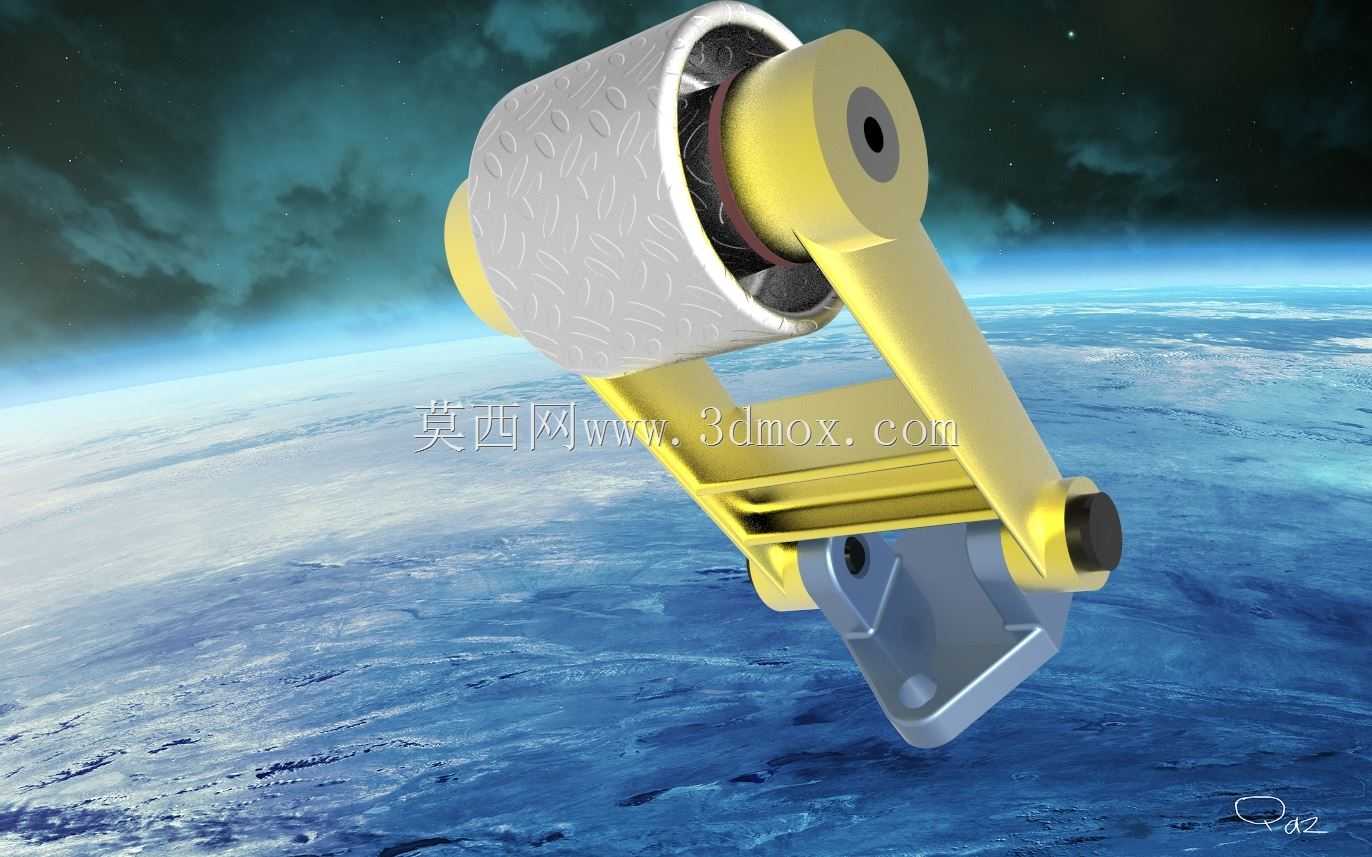

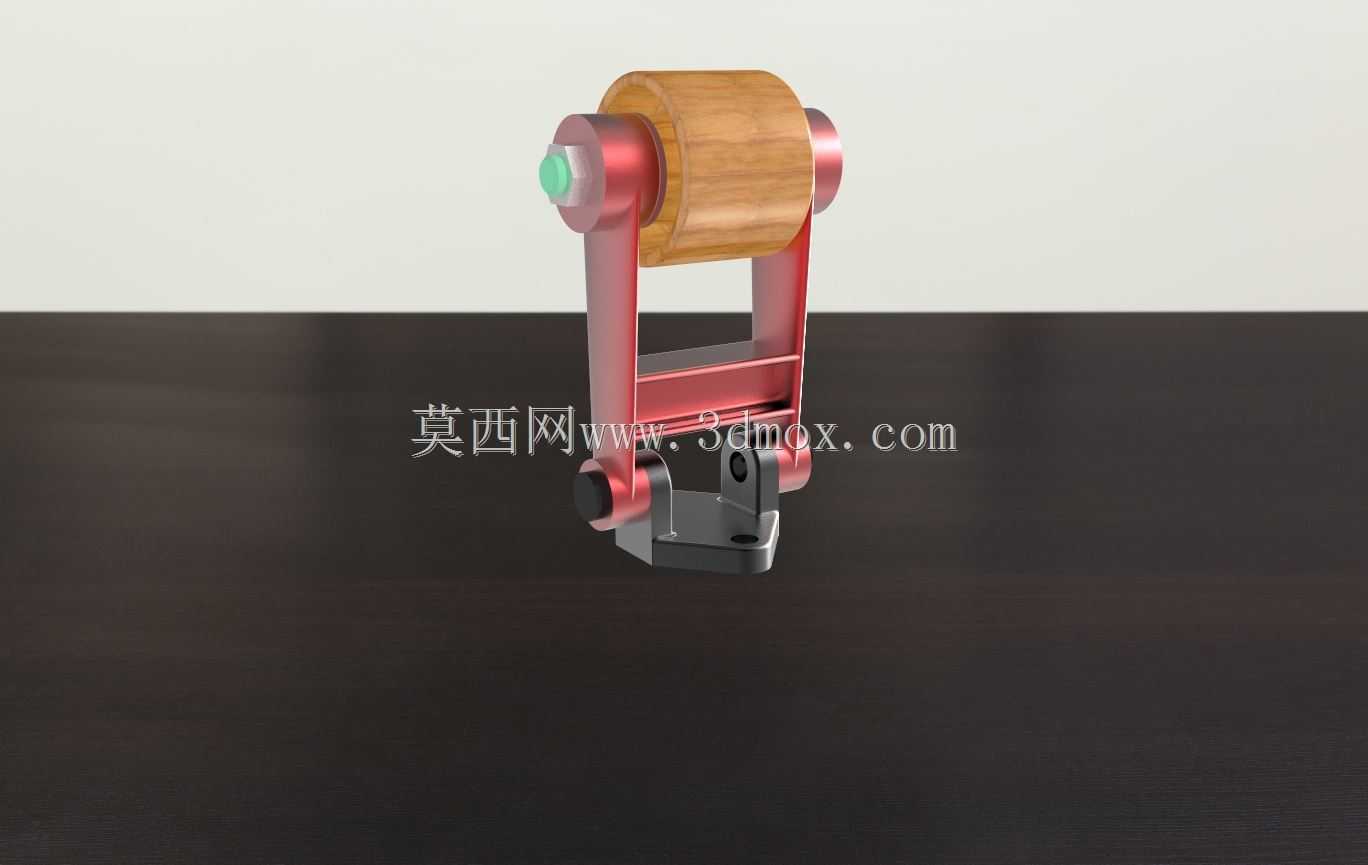

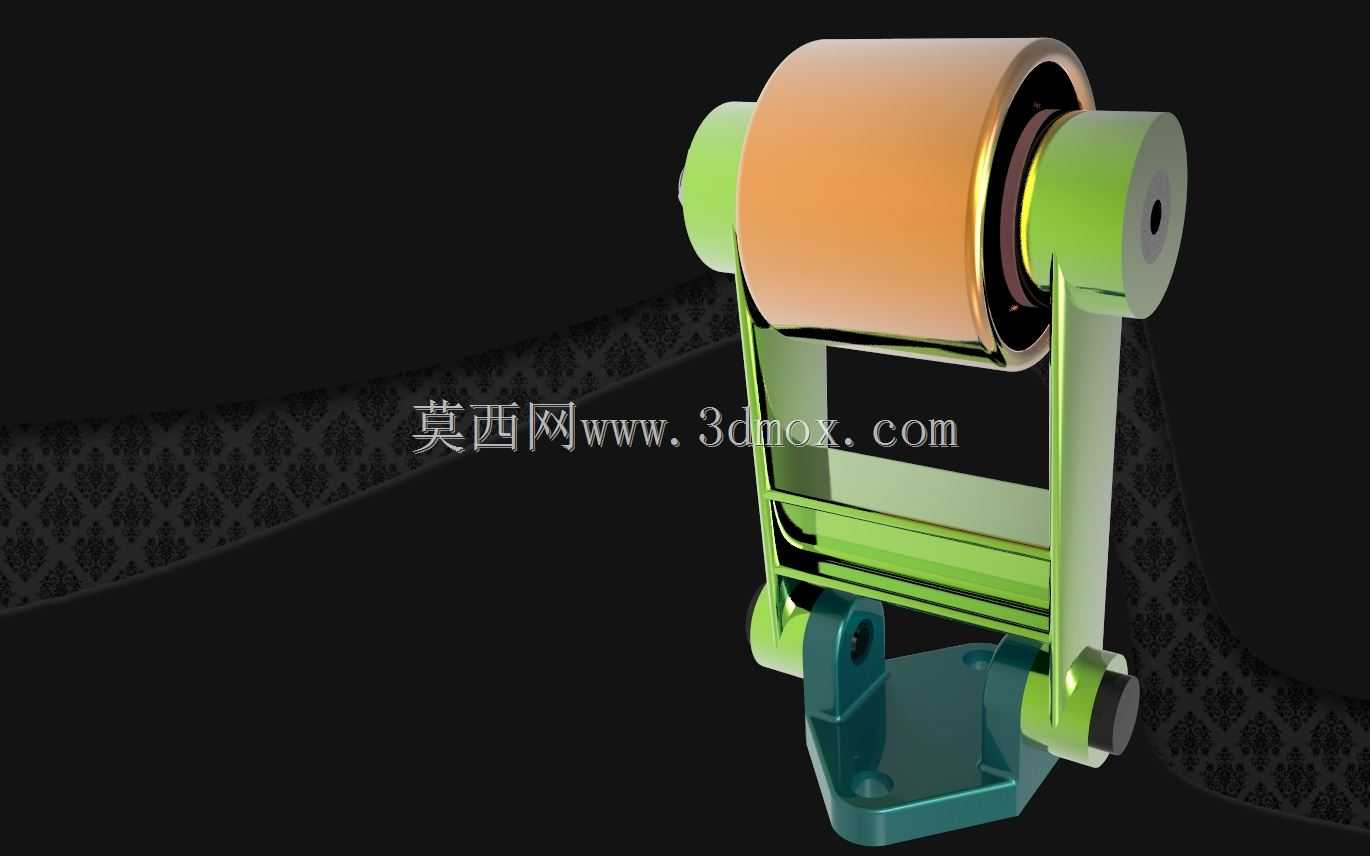

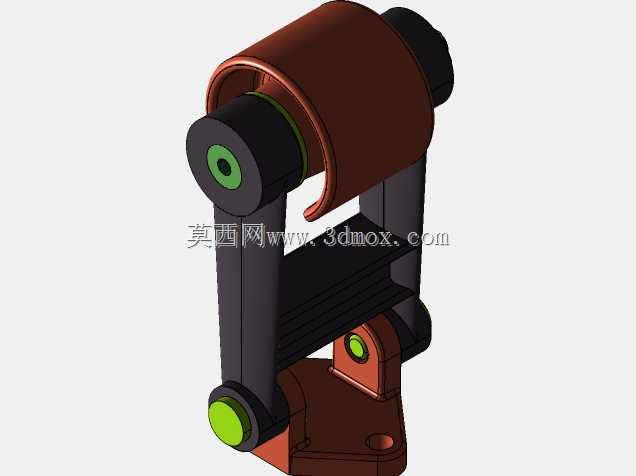

　　从功能特性上拆解，这款紧带装置采用了悬臂式滚轮压合结构，中间的宽幅滚轮直接与传动带工作面接触，滚轮外层采用非金属包覆设计，既可以增大与带面的接触摩擦力，又能避免金属轮面长期摩擦损伤带体表层，减少带面的异常磨损。滚轮两端通过销轴与两侧的立式支架连接，支架采用弯折成型的钣金结构，在保证结构刚度的同时控制整体重量，支架下端与底部的安装支座通过铰接结构连接，这种铰接设计可以让整个滚轮支架绕铰接点小幅摆动，自动适配传动带运行过程中的小幅跳动，避免硬接触导致的带面局部应力集中。底部的安装支座设置了两个对称的安装孔，用于将整个紧带装置固定在设备的机架安装面上，支座的铰接位还预留了张紧力调节的安装空间，可以通过加装调节螺栓或者拉簧的方式，根据实际传动负载调整滚轮对带面的压紧力，适配不同厚度、不同张紧力要求的传动带使用。

　　从设计思路来看，这款结构在开发阶段优先考虑了易维护性和安装适配性，滚轮组件采用模块化设计，当滚轮外层的包覆层磨损到极限后，可以直接拆下两端的销轴更换滚轮，不需要拆卸整个支架结构，大幅降低现场维护的工作量。两侧的立式支架采用对称式设计，加工时不需要区分左右件，减少了零件的种类，降低加工和仓储的管理成本。滚轮内部集成了自润滑轴承，不需要日常加注润滑脂，适合在粉尘较多、维护不便的工业现场长期使用，轴承的选型匹配了中轻载场景下的转速要求，能够适配线速度不超过2m/s的带传动场景，覆盖绝大多数轻工输送和小型设备传动的使用需求。

　　关于外形尺寸与安装边界，这款紧带装置的整体横向宽度以滚轮的有效接触宽度为核心设计依据，滚轮宽度比常用的同规格传动带宽出10mm左右，保证即使传动带出现小幅跑偏，滚轮也能完全覆盖带面，不会出现压偏的情况。整体高度方向的尺寸控制在紧凑范围内，安装时需要预留的摆动空间不超过支架整体高度的15%，不会占用过多的设备内部安装空间。底部安装支座的两个安装孔采用长圆孔设计，安装时可以根据现场的实际安装位置小幅调整固定位置，降低对机架安装孔位的加工精度要求，即使机架上的安装孔存在小幅位置偏差，也能顺利完成安装。铰接点的位置设计在支架下部靠近安装支座的位置，这种布局可以让滚轮处的压紧力变化更平缓，不会因为支架的小幅摆动导致张紧力出现大幅波动，保证传动过程中的张紧力始终维持在合理区间内。

　　在实际选型匹配时，需要注意这款紧带装置的适用负载范围，由于支架采用钣金弯折结构，更适合张紧力在500N以内的传动场景，如果用于重载传动场景，需要对支架的板材厚度进行加强，同时更换更大载荷等级的滚轮轴承。另外滚轮外层的包覆材料可以根据使用场景更换，比如在有腐蚀性介质的场景下可以选用耐油耐酸碱的包覆材质，在高温工况下可以选用耐高温的包覆层，不需要改动整体的支架和安装结构，具备较好的场景适配性。
