轻合金轮胎气门杆防护盖帽三维设计

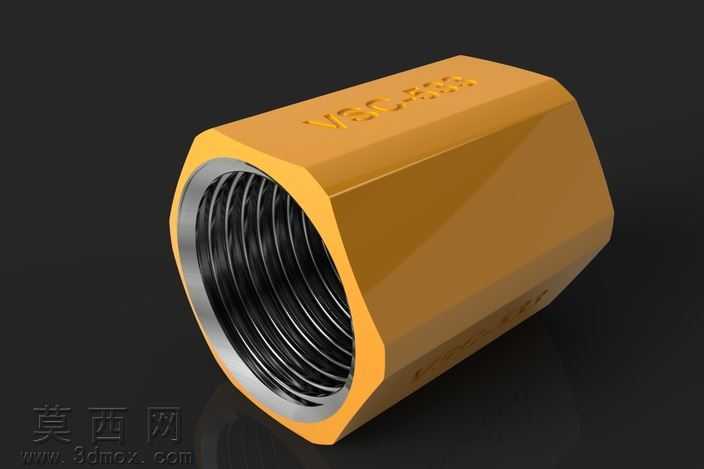

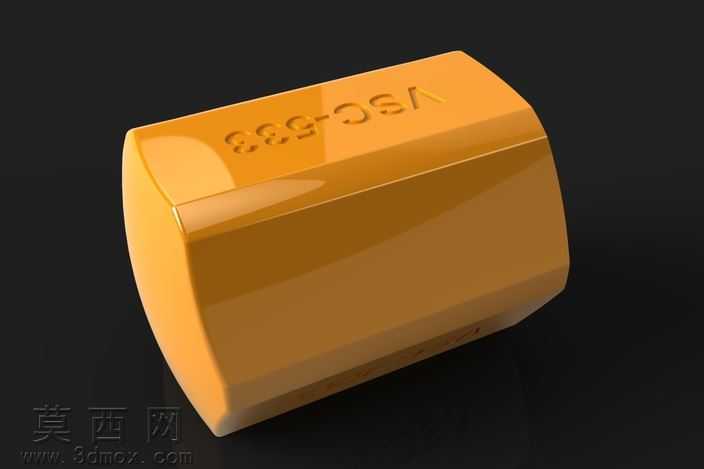

本作品为轻合金材质轮胎气门杆防护盖帽的三维建模设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先针对气门杆帽的实际装配需求，确定内螺纹的公称尺寸、螺距等核心参数，按照公制内螺纹的标准牙型轮廓绘制螺旋扫描轨迹，通过切除扫描特征生成完整的内螺纹结构，确保螺纹牙型规整、旋合路径顺滑，可与标准轮胎气门杆实现精准适配。外观结构上采用外六角棱柱造型，棱柱两端做过渡倒角处理，既能够匹配日常拆装工具的夹持需求，避免拆装过程中出现打滑问题，也能去除锐边提升使用安全性，同时在六角棱柱的外表面预留标识雕刻区域，通过浮雕特征完成表面标识的建模，还原实物的细节质感。材质与渲染阶段，针对轻合金基材的金属特性，调配带有细腻金属颗粒质感的阳极氧化金色材质，调整材质的粗糙度、反射率参数，模拟轻合金零件表面哑光金属的视觉效果；内螺纹区域单独赋予深色金属材质，还原螺纹加工后的表面质感，同时在内螺纹与外六角的衔接端面，添加金属亮边倒角效果，强化零件的层次细节。场景搭建时采用深色纯色背景，搭配三点布光方案，主光源从侧上方投射突出零件的六角棱线结构，辅光源补光弱化暗部死黑，轮廓光勾勒零件边缘提升立体感，最终渲染效果清晰呈现零件的结构特征与材质质感。设计过程中充分考量零件的实用属性，整体壁厚均匀，既保证结构强度能够对气门杆形成有效防护，避免灰尘、水汽侵入气门芯造成漏气故障，也控制整体重量不会对轮胎动平衡造成额外影响，外六角的尺寸经过反复校核，适配常规拆装工具的夹持范围，表面的标识区域设计既可以标注品牌信息，也能提升零件的外观辨识度，整体建模精度满足产品开模生产、装配验证的使用需求，所有特征均采用参数化驱动，可根据不同规格的气门杆尺寸快速调整模型参数，适配多场景的使用需求。
