威尔伍德对置活塞式液压制动卡钳结构

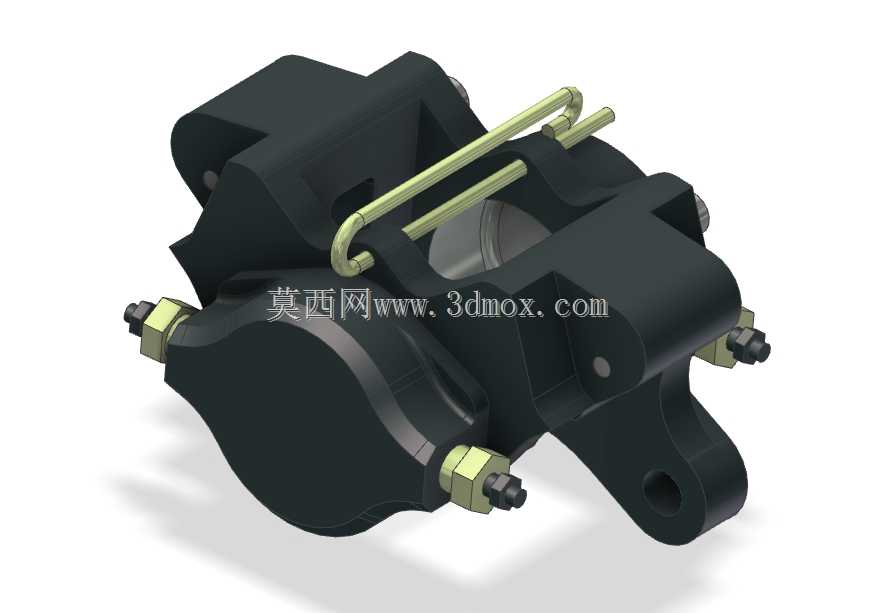

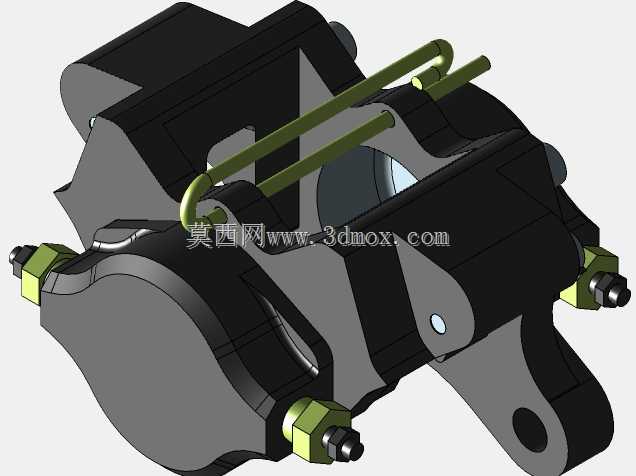

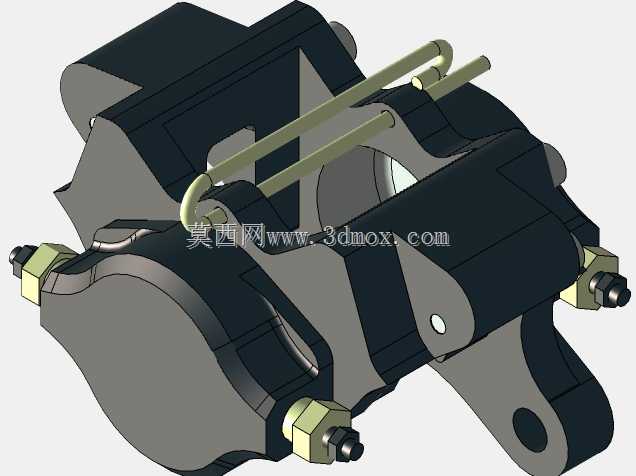

　　这款制动卡钳属于盘式制动系统的核心执行元件，主要适配小排量改装乘用车、轻型越野车辆以及小型场地赛车的前轮制动回路，也可用于低速工业巡检车辆、电动观光车的行车制动系统中，在制动回路里承担将液压压力转化为制动块夹紧力的核心作用，直接决定制动响应速度与制动力矩输出稳定性。从结构设计来看，该卡钳采用对置双活塞布局，相较于浮动式单活塞卡钳，两侧活塞可同步施力于制动块，避免制动盘受单侧推力产生形变偏移，高速制动时的抖动抑制表现更优，制动块磨损也更为均匀，能有效延长摩擦片的更换周期。卡钳本体采用高强度铸铁一体铸造成型后做数控精加工，活塞腔体内壁做珩磨处理保证密封件配合精度，外部安装耳位与制动盘中心的同轴度公差控制在0.02mm以内，

　　避免装配后出现制动拖滞问题。进出油口布置在卡钳上部靠外侧位置，采用标准公制细牙螺纹接口，可直接适配多数改装车型的硬制动管路连接，无需额外制作转换接头。卡钳上部设置的金属插销为制动块定位销，采用弹簧钢材质表面镀锌处理，拆卸时只需拔出插销即可快速更换制动块，日常维护无需整体拆解卡钳本体，大幅降低维保作业的工时消耗。安装边界方面，该卡钳适配10英寸直径、0.32英寸厚度的通风制动盘，安装孔位对应5螺栓规格的5英寸节圆直径轮毂轴承座，安装时需保证卡钳内侧面与制动盘端面的平行度误差不超过0.05mm，活塞回位间隙控制在0.1mm至0.15mm区间，既保证制动解除后无拖磨阻力，也能减少制动踏板的空行程量。设计过程中重点考量了制动热衰减的抑制，

　　卡钳本体外侧预留了通风导流间隙，车辆行驶时的迎面气流可直接穿过卡钳与制动盘之间的空隙带走摩擦产生的热量，避免长时间连续制动后密封件因高温老化失效，活塞采用阳极氧化铝合金材质，自身导热系数低，可减少摩擦热量向制动液传递，降低制动液高温汽化产生气阻的概率。卡钳上的放油螺钉布置在本体最低位置，更换制动液时可彻底排净腔体内的残留空气，保证制动踏板脚感坚实无绵软感。每处活塞与本体的配合位置都采用双唇口橡胶密封圈，既保证高压下的液压油密封性能，也可阻挡外界泥沙、水渍进入活塞腔造成内壁划伤，适配非铺装路面的越野使用场景。从受力路径来看，制动时活塞推动摩擦片夹紧制动盘产生的制动力矩，通过卡钳本体的两个安装耳直接传递到转向节上，

　　安装耳位置做了加厚处理并设置加强筋结构，可承受峰值超过3000N·m的制动力矩冲击，不会出现本体开裂或安装位变形的问题。定位销端部设置了防尘橡胶帽，避免泥水进入销孔造成销体锈蚀卡滞，保证制动块可沿销体自由滑动，回位动作顺畅无卡滞。
