威尔伍德型智能制动刹车片结构设计

　　这套制动摩擦片结构，主要面向高性能乘用车辆、改装赛事车辆的盘式制动系统配套使用，安装位置处于制动卡钳的活塞输出端，工作时随活塞轴向进给，将摩擦材料面压紧在制动盘的摩擦工作面上，通过摩擦力矩把车辆行进的动能转化为热能耗散，实现车辆的减速与驻车锁止。从实际装车工况来看，这类摩擦片需要承受频繁制动带来的交变热载荷，同时要适配卡钳的安装限位，避免制动过程中出现片体窜动、偏磨、异响等常见故障。

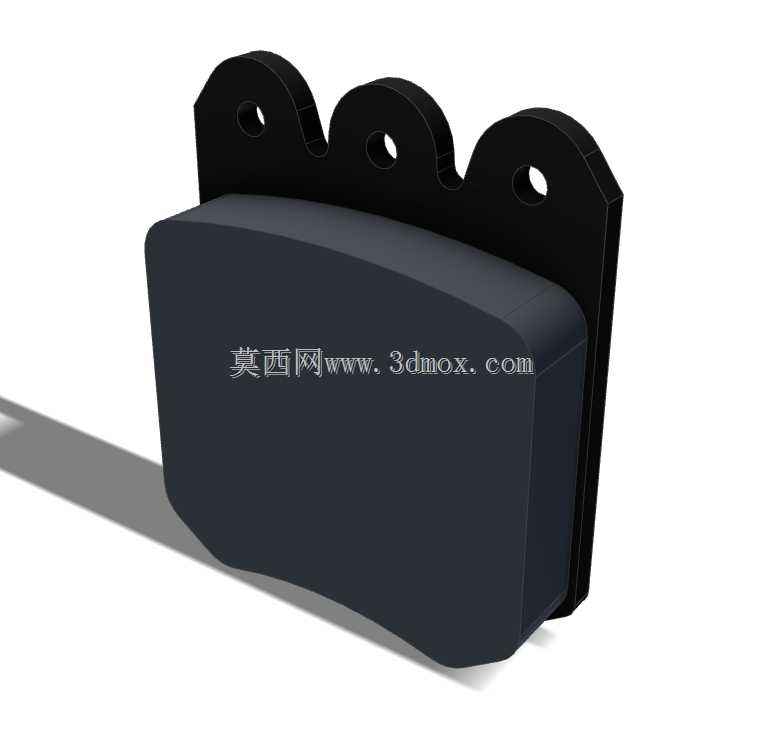

　　从结构设计逻辑来看，整个片体分为钢背与摩擦材料层两个核心部分，钢背作为承载基体，采用三个带安装孔的凸耳结构作为安装定位边界，三个凸耳沿钢背上部等距排布，每个凸耳上的通孔用于穿装定位销，将片体约束在卡钳的导向槽内，限制片体除轴向进给方向外的其余五个自由度，保证制动施压时摩擦面可以完全贴合制动盘盘面，不会出现偏载导致的局部磨损过快问题。钢背的外形轮廓做了圆弧过渡处理，三个凸耳之间的凹槽刚好避让卡钳上的加强筋结构，避免安装时出现结构干涉，钢背的厚度根据制动输出力矩做了匹配设计，保证在最大制动压力下不会出现钢背挠曲变形，防止摩擦面贴合度下降导致制动效能衰减。

　　摩擦材料层采用弧面块状结构，摩擦工作面的弧度与配套制动盘的外径弧度完全匹配，保证全接触面积下的摩擦系数稳定，摩擦材料层与钢背之间采用高温粘接加铆接的复合连接方式，避免连续高强度制动时粘接层受热失效，导致摩擦材料块与钢背脱离的恶性故障。摩擦材料层的边缘做了小尺寸倒角处理，一方面可以减少制动初始阶段的片体冲击，降低制动异响概率，另一方面可以避免摩擦材料边缘在热胀冷缩过程中出现崩边、掉块问题，延长摩擦片的实际使用寿命。

　　在安装边界的尺寸匹配上，三个安装孔的中心距严格对应威尔伍德150系列卡钳的定位销间距，钢背的总宽度、摩擦材料层的厚度都适配对应卡钳的活塞行程，保证制动时活塞的进给量在有效工作区间内，不会出现活塞顶出过量导致的制动液泄漏问题。钢背的非摩擦面做了平整化处理，与活塞端面的接触区域平面度控制在较高精度范围内，保证活塞输出的制动力可以均匀传递到整个摩擦面上，避免局部压力过大导致的摩擦材料热衰退不均。

　　从实际使用场景的适配性来看，这类结构的刹车片既可以满足日常街道行驶的制动平顺性要求，也可以承受赛道驾驶时频繁重刹带来的高温载荷，钢背的结构设计预留了隔热层的安装空间，用户可以根据使用需求在钢背与活塞之间加装隔热垫片，减少制动产生的热量向卡钳活塞、制动液传递，避免高温下制动液汽化导致的制动踏板发软、制动力下降问题。三个定位凸耳的结构设计相比双凸耳结构，拥有更好的抗扭转性能，在车辆紧急制动、制动力矩瞬间达到峰值时，不会出现片体绕定位销转动的问题，保证制动过程的稳定性。

　　在建模细节处理上，钢背的所有棱边都做了去毛刺的圆角处理，符合实际冲压加工的工艺要求，不会出现尖锐棱边导致的安装划伤、应力集中问题；摩擦材料层的表面做了符合实际材质的粗糙质感处理，还原真实摩擦材料的表面特征，安装孔的内径尺寸预留了定位销的配合间隙，保证片体在导向销上可以自由滑动，不会因为热膨胀出现卡滞，导致制动拖滞、片体异常磨损的问题。整个结构没有多余的冗余设计，所有外形特征都服务于安装定位、受力传递、摩擦制动的核心功能，完全匹配对应型号卡钳的装配要求，可以直接用于制动系统的装配仿真、结构受力分析，也可以作为改装配件选型的三维参考依据，帮助设计人员快速核对安装尺寸、评估制动系统的匹配性。
