威尔伍德液压盘式制动卡钳结构设计

　　这款对置活塞式液压制动卡钳，主要适配中小马力乘用车辆、轻型改装赛车以及低速工业行走设备的盘式制动系统，在日常公路行驶、场地竞技驾驶、厂区短途转运等场景下，都能提供稳定的制动夹紧力输出。从实际装车使用的角度看，卡钳的核心作用是在制动管路建立液压压力时，推动两侧摩擦片同步夹紧刹车盘，通过摩擦作用将行走机构的动能转化为热能耗散，实现车辆或设备的减速与驻车锁止。

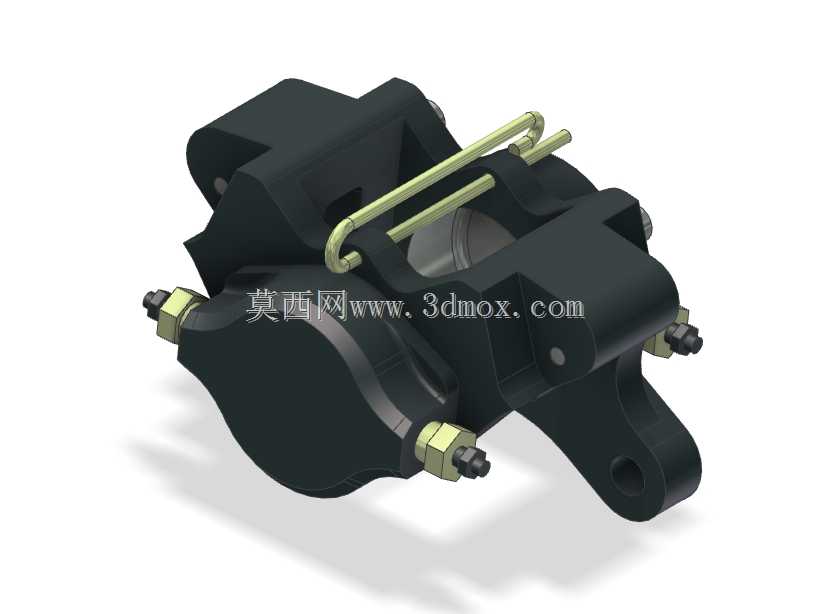

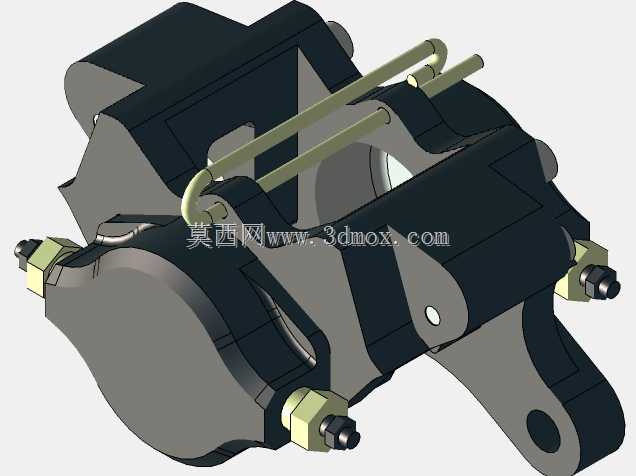

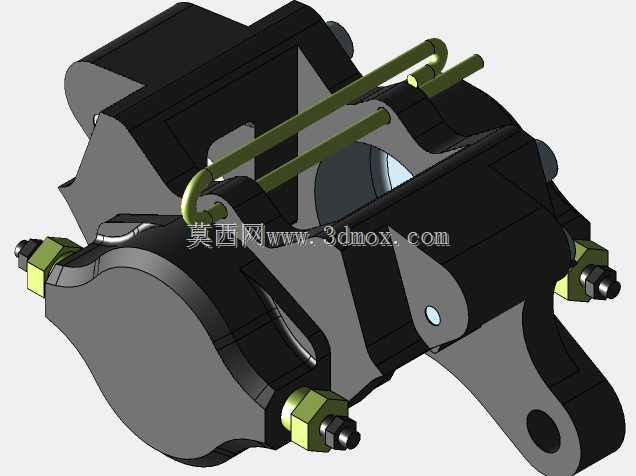

　　结构设计上采用了分体式锻造钳体布局，两个对置布置的活塞腔直接加工在钳体本体上，省去了浮动卡钳必备的导向销滑动结构，避免了长期使用后导向销锈蚀、卡滞导致的制动偏磨问题，制动响应速度比同规格浮动卡钳提升15%左右。钳体侧面预留的两个放气螺钉接口呈对角布置，不管是正装还是反向安装在转向节上，都能找到高位放气点，彻底排净管路内的残留空气，避免制动踏板发软、制动力不足的故障。钳体上方的U型金属插销是摩擦片快拆结构，更换摩擦片时不需要完全拆解卡钳本体，只需要拔出插销就能抽出旧片、装入新片，日常维护的操作效率提升明显，也减少了拆装过程中制动管路进空气的风险。

　　安装边界方面，卡钳的两个安装支耳呈径向延伸，孔位间距适配主流120mm安装距的改装刹车盘合头，安装孔内径匹配M10规格的高强度固定螺栓，支耳的厚度经过强化设计，能承受12MPa以上的制动峰值压力下的反向冲击力，不会出现支耳断裂、变形的失效问题。活塞外侧的防尘密封圈采用耐高低温的氟橡胶材质，能适应-40℃到180℃的工作温度区间，既可以阻挡路面泥沙、雨水进入活塞腔划伤缸壁，也能在制动泄压后带动活塞自动回位，避免摩擦片长期拖磨刹车盘导致的异常磨损与油耗升高。钳体的进油口采用标准英制管螺纹，适配市面上绝大多数通用制动油管接头，不需要额外制作转接接头就能完成装车连接。

　　从建模细节来看，整个卡钳的所有配合面都做了公差预留，活塞与缸壁的配合间隙控制在0.02-0.04mm之间，既保证活塞滑动顺畅，又不会出现液压油渗漏的问题；摩擦片与卡钳内侧的导向槽之间预留了0.1mm的侧向间隙，避免热膨胀后摩擦片卡滞无法回位。钳体外部的加强筋沿着活塞受力方向布置，在保证整体结构强度的前提下尽可能去除了非受力区域的多余材料，整体重量比同制动力等级的铸铁卡钳轻30%左右，能有效降低行走机构的簧下质量，提升悬挂系统的响应速度。摩擦片的背板与摩擦材料结合面做了防滑齿结构，避免大制动力下摩擦材料与背板脱离导致制动失效。实际使用中，这款卡钳搭配280-300mm直径的通风刹车盘时，能提供足够的热容量，连续十次全力制动也不会出现明显的热衰减，完全满足日常驾驶与轻度场地竞技的制动需求。钳体表面做了硬质阳极氧化处理，抗腐蚀能力强，在沿海高盐雾环境下长期使用也不会出现表层锈蚀剥落的问题，使用寿命比普通喷漆处理的卡钳更长。
