奥德赛PC680型12V铅酸蓄电池结构设计

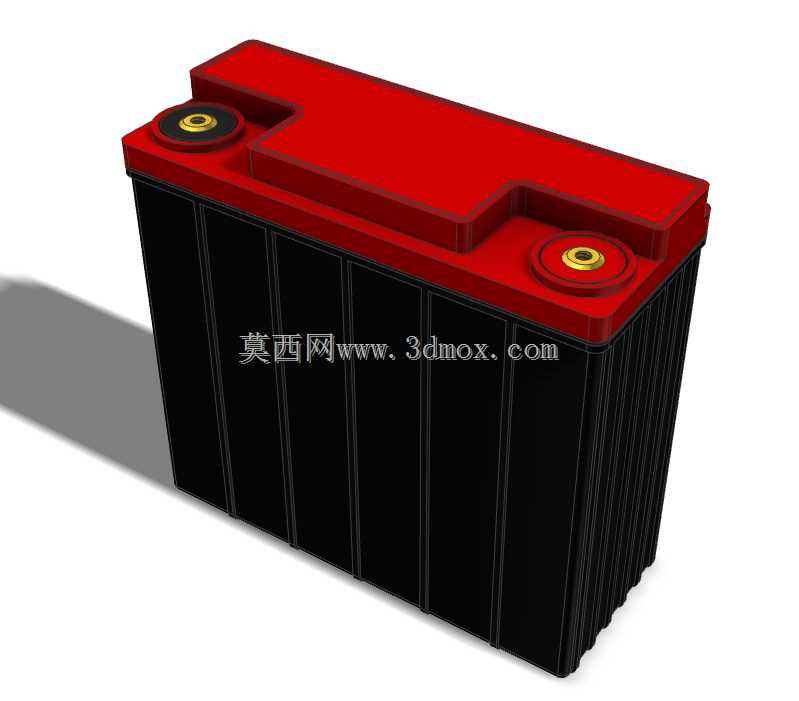

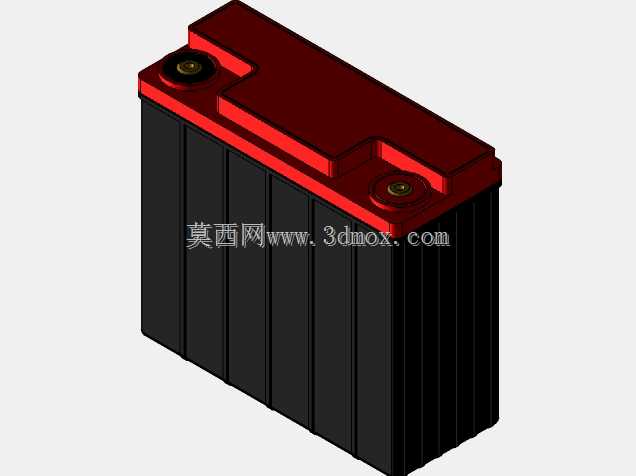

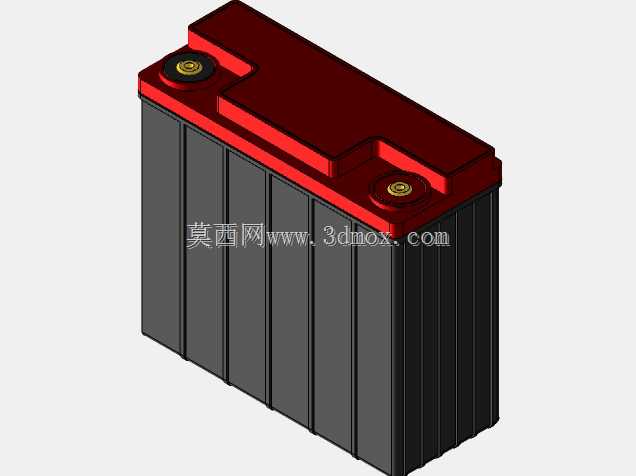

　　这款卷绕式铅酸蓄电池的三维结构设计，核心围绕车载启动、备用储能两类核心应用场景做适配，在做结构建模时首先要考虑的是不同安装位的边界约束——不管是乘用车发动机舱内的紧凑安装位，还是特种作业车辆的侧挂电源舱，亦或是小型储能机柜的内置电源槽，这款电池的外形轮廓都做了对应的适配优化，顶部的高低阶凸起结构并非随意设计，而是在避让舱内周边管线、固定压条的同时，预留了极柱的安全爬电距离，避免车辆行驶过程中震动导致的金属部件搭接短路风险。

　　从实际使用场景来看，这类12V蓄电池既要承担车辆启动瞬间的大电流放电输出，也要在车载发电机未工作时为车载电控单元、照明、外接辅助设备提供持续稳定的低压供电，因此在结构设计上，壳体的加强筋排布完全围绕抗形变、抗震动需求做布局：壳体侧壁的竖向等距加强筋，一方面是提升注塑壳体的结构强度，避免电池内部极群在长期充放电过程中发生鼓胀形变，另一方面也能在安装时起到导向定位的作用，和安装支架的卡槽配合时，不需要额外做定位调整就能快速卡入到位，降低装配环节的对位难度。顶部的两个黄铜极柱做了内嵌式的沉台设计，极柱端面略高于顶部盖板但低于周边的凸起围挡，这种设计能有效避免安装过程中工具意外滑落造成的正负极短路，同时极柱周边的环形密封槽结构，是建模时特意还原的密封结构细节，能防止车辆倾斜、颠簸工况下电解液从极柱配合缝隙渗出，提升不同安装姿态下的使用可靠性。

　　在做三维建模的过程中，壳体的壁厚设计是重点考量项：底部壁厚略大于侧壁，是因为电池安装落地时底部承受整个电芯的重量，同时要应对安装过程中的磕碰、车辆行驶时的路面冲击，避免底部开裂漏液；顶部盖板的壁厚均匀性做了专门的结构优化，避免注塑生产时出现缩痕、翘曲，保证盖板和壳体的超声波焊接缝能完全贴合，达到IP65级别的密封要求。电池的整体外形尺寸做了紧凑化处理，在保证内部极群容纳空间满足PC680型号容量要求的前提下，尽可能压缩非功能区域的冗余空间，相比同容量的传统平板铅酸电池，体积缩小近三分之一，能适配更多改装车型、小型特种装备的狭小安装空间。安装边界的设计上，底部做了标准的固定脚位预留，能适配市面上绝大多数12V车用电池的通用固定支架，不需要用户额外改装固定结构；顶部的极柱间距采用行业通用的标准尺寸，能直接匹配常规的电瓶夹、接线端子，不需要定制转接件，降低替换安装的适配成本。

　　从结构细节来看，顶部盖板的阶梯造型除了避让周边部件，还能在表面积水时让水流顺着阶梯边缘流向壳体两侧，不会在极柱周边积水造成极柱腐蚀；极柱采用黄铜材质嵌件注塑的结构，建模时还原了嵌件和塑料壳体的咬合卡槽，保证极柱在大电流放电发热、长期震动的工况下不会出现松动、转位，避免接触电阻过大引发的发热故障。壳体侧壁的加强筋同时兼顾散热功能，竖向的筋条能增加壳体和空气的接触面积，在大电流充放电时帮助内部电芯散出热量，避免电池内部温度过高影响使用寿命。在建模时还特意还原了壳体边角的圆弧过渡，既避免生产、安装过程中尖锐边角划伤操作人员，也能降低应力集中，避免长期受震动时边角位置出现开裂。

　　这类电池的结构设计没有多余的装饰性元素，所有的外形特征都服务于实际使用需求：不管是极柱的位置、加强筋的排布，还是顶部盖板的造型、壳体的壁厚分布，都是在大量车载、备用电源场景的实际使用反馈基础上优化而来，三维模型完整还原了所有装配、功能相关的结构细节，能直接用于安装布局校核、支架结构设计、设备电源舱的空间适配验证，不需要再做额外的结构补全就能导入装配环境做干涉检查，对于做车载设备改装、小型储能设备设计、特种车辆电源系统布局的结构工程师来说，能大幅减少电源部件建模的重复工作量，直接用于整体装配的空间校验。
