麦片自动化包装生产线成套设备结构

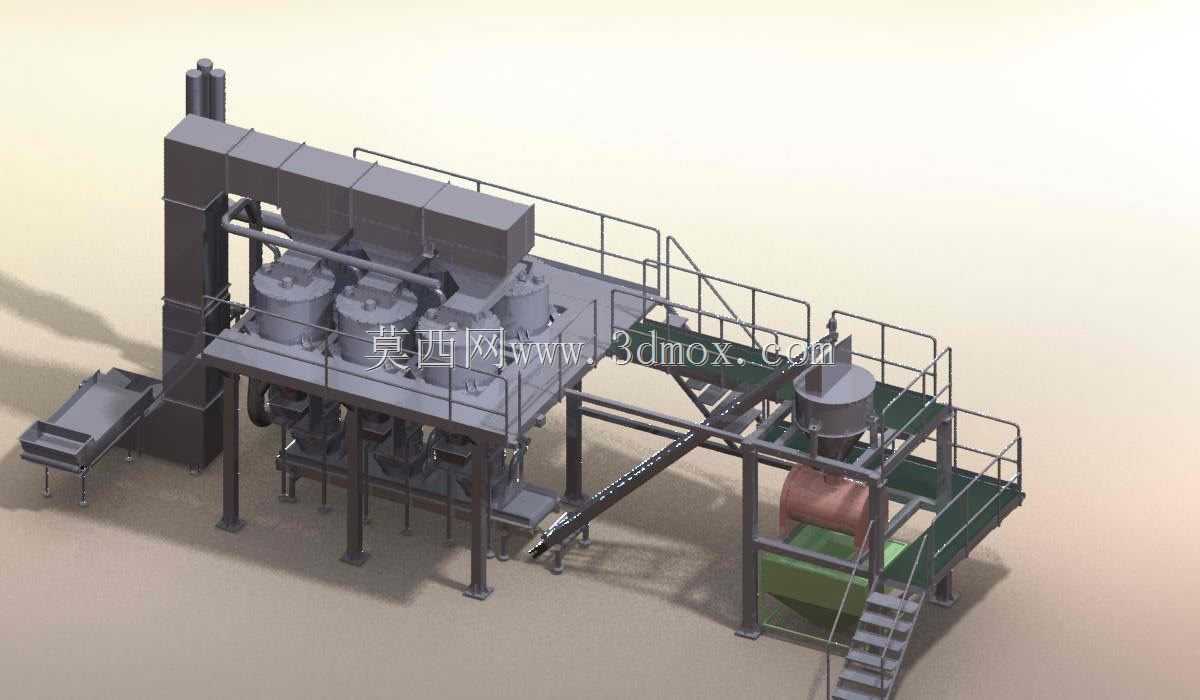

　　这套麦片包装生产线的三维结构，完全贴合即食谷物类食品加工终端的量产包装场景，针对混合麦片、谷物脆这类含多组分颗粒、碎块的物料包装需求做了适配，在休闲食品、早餐谷物加工车间的包装工段可直接对接前端烘焙、混合工序的出料端，完成从原料接料、定量分装到成品输出的全流程作业，无需额外增设中转储料环节，能有效减少物料转运过程中的破碎率与交叉污染风险。从结构布局来看，整套设备采用分层式钢架支撑结构，上层操作平台距离地面的安装高度预留了足够的下层设备排布空间，平台周边设置的双横杆安全护栏符合食品生产车间的设备安全防护规范，侧面搭配的斜向爬梯踏步做了防滑结构设计，方便运维人员定期对上层的储料、计量单元做检修与清洁，

　　完全满足食品生产设备的日常运维操作空间要求。上层平台排布的多组锥底储料仓，分别对应不同组分的麦片原料存储，锥底的倾斜角度经过物料流动性测算，能避免麦片这类轻质、含一定油脂组分的物料出现架桥、堵料问题，每个储料仓下方都对接了独立的计量单元，可根据包装规格要求完成单组分或多组分的精准配比计量，计量后的物料通过溜槽统一汇入下层的包装进料工位。下层区域排布的包装主机可适配预制袋或卷膜制袋的包装形式，侧边搭配的皮带输送机分别承担空袋上料与成品输出的功能，其中成品输出段的输送机做了缓降结构设计，避免包装完成的麦片袋从高处跌落出现破袋、物料破碎问题。整套设备的侧边设置了大截面的除尘风筒，对接车间的中央除尘系统，可在物料落料、

　　包装封口环节及时抽走飘散的粉尘与细碎物料，维持包装工段的车间洁净度，符合食品生产的卫生管控要求。在设计思路上，整套结构优先考虑了食品生产场景的清洁便利性，所有与物料接触的结构面都做了圆弧过渡处理，无清洁死角，钢架支撑的型材选型兼顾了结构强度与安装便捷性，各功能单元采用模块化拼接设计，可根据车间的实际场地大小调整各模块的排布位置，设备的整体安装边界预留了足够的运维通道，靠墙安装时设备背面与墙体的距离满足管线排布与清洁操作的空间要求，相邻设备模块之间的连接位置都做了快拆结构设计，方便日常拆卸清洁与易损件更换。从物料流向来看，前端混合完成的麦片物料通过气力输送或斗式提升送入上层储料仓后，整个包装流程无需人工干预，计量、装袋、封口、

　　输出全流程自动完成，单条线的产能可匹配中大型谷物食品加工厂的班产需求，针对麦片物料易碎的特性，所有物料溜槽的内壁都做了低摩擦系数的光滑处理，溜槽的倾斜角度控制在物料自然下滑的最小角度范围内，避免物料高速滑落撞击内壁出现破碎，影响成品的品相。设备的电控单元集中排布在平台侧边的密封电控柜内，柜体做了防尘防水处理，适配食品车间定期冲洗清洁的环境要求，各运动部件的防护结构都符合机械设备安全规范，避免运维过程中出现机械伤害风险。
