蒙哥卧躺式人力三轮车三维模型

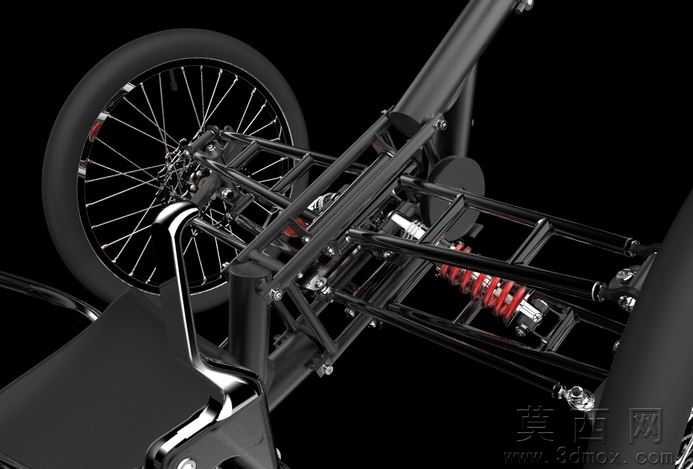

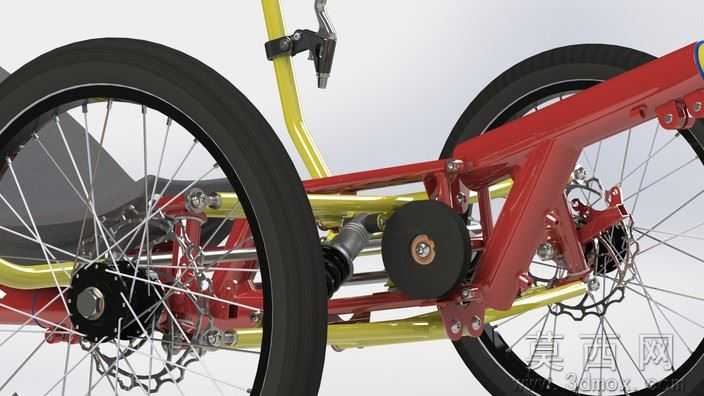

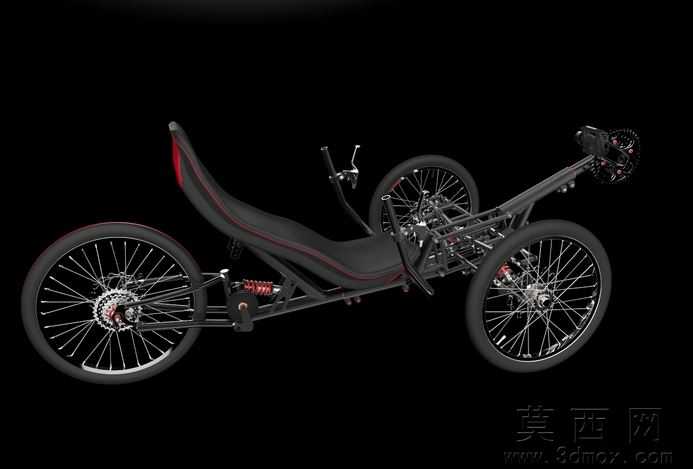

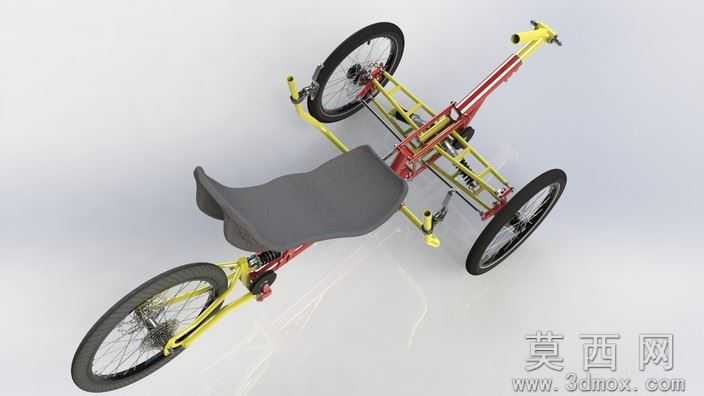

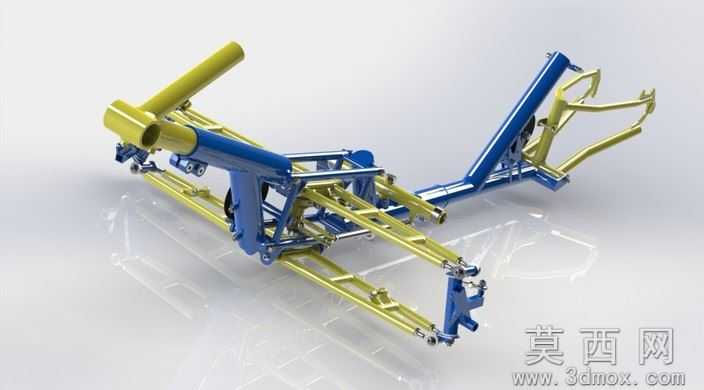

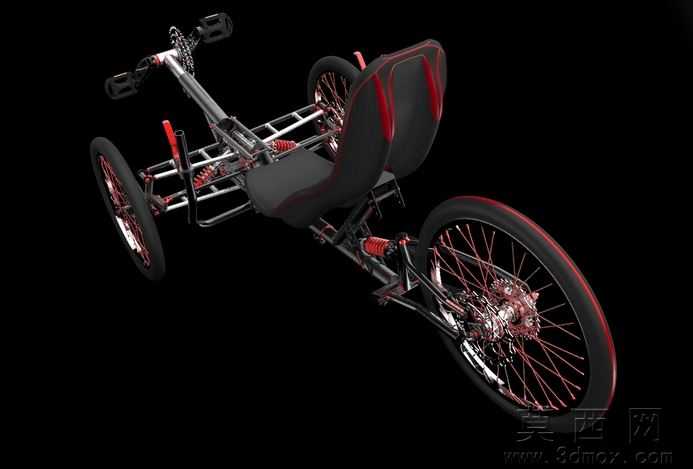

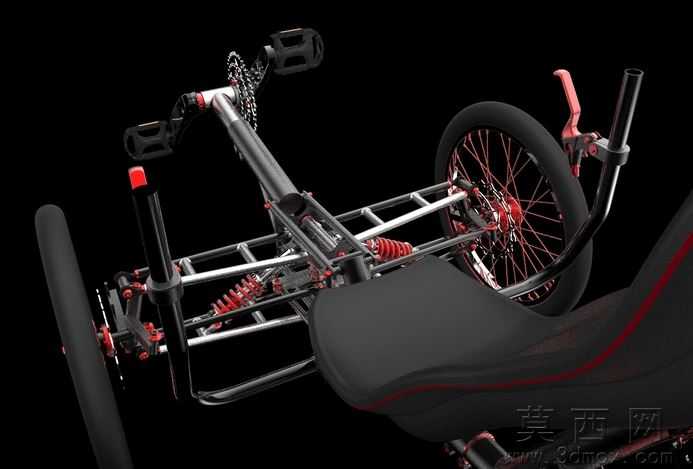

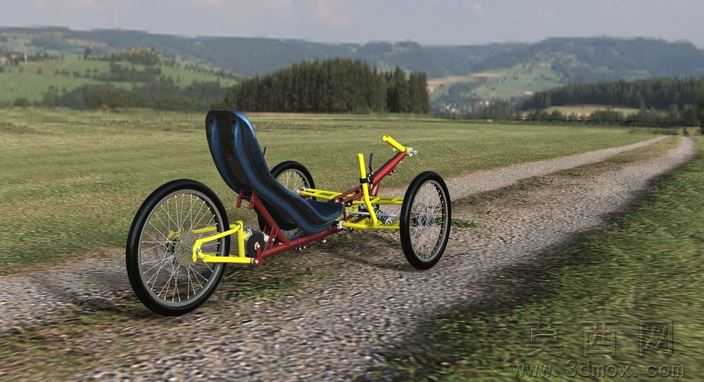

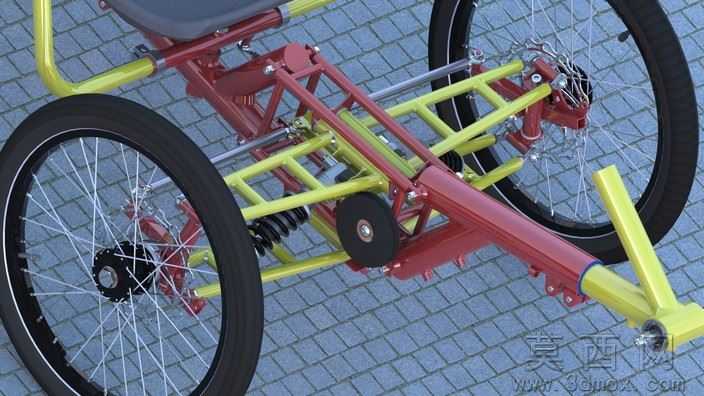

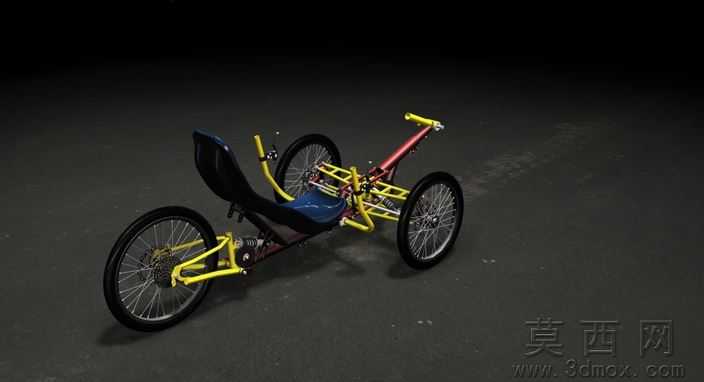

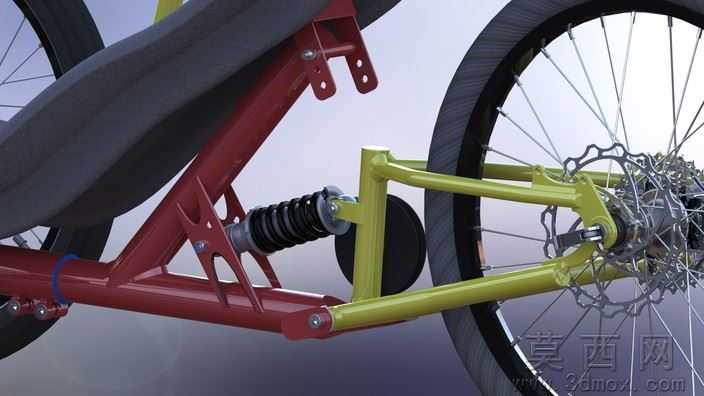

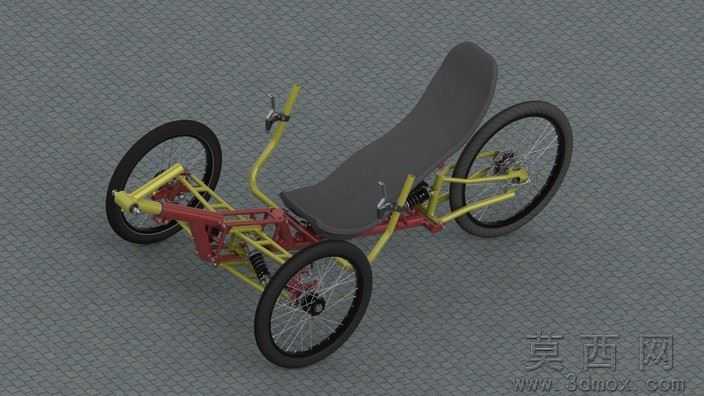

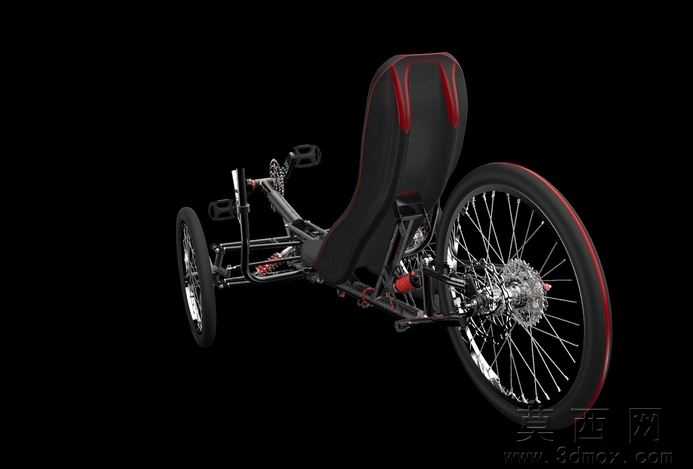

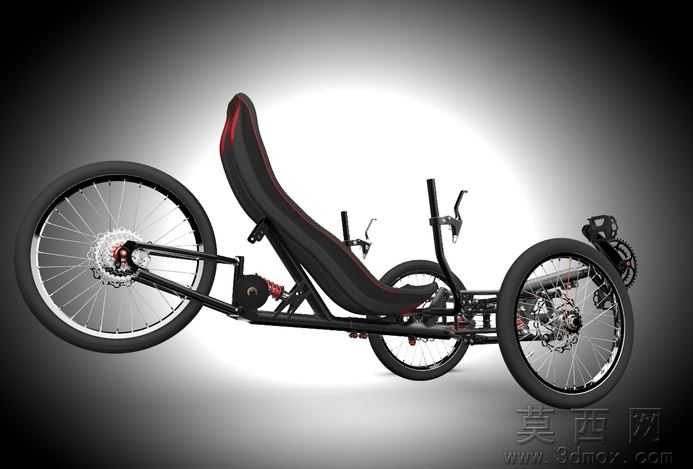

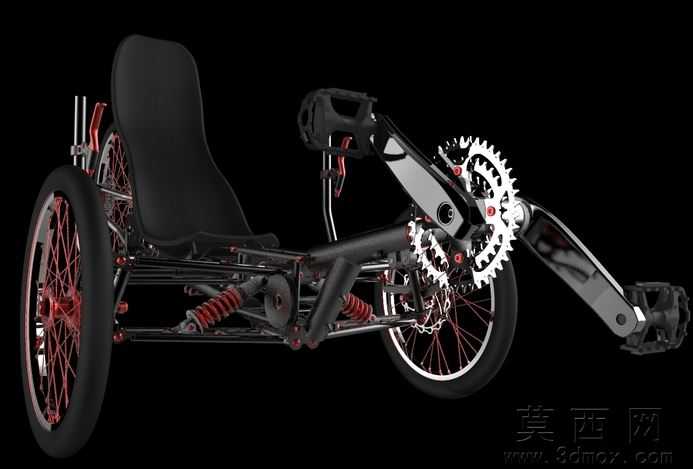

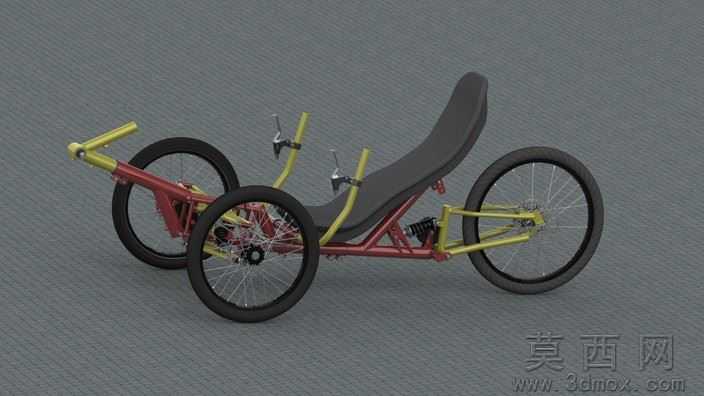

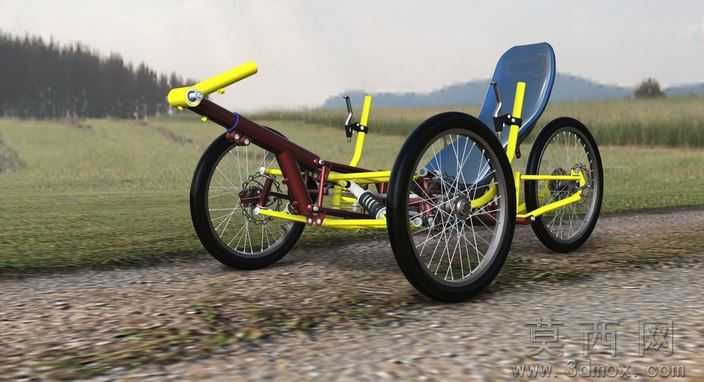

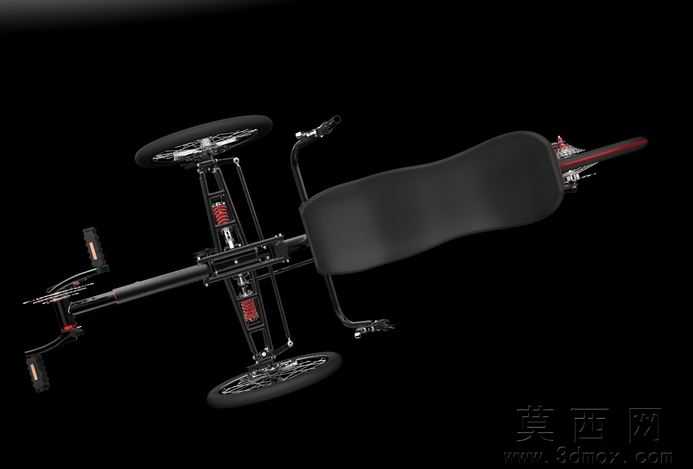

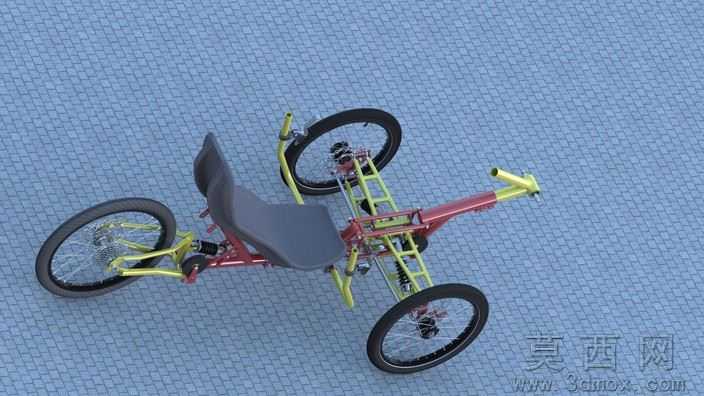

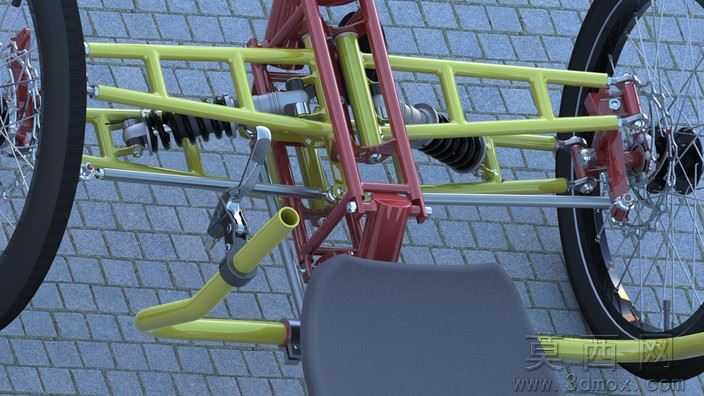

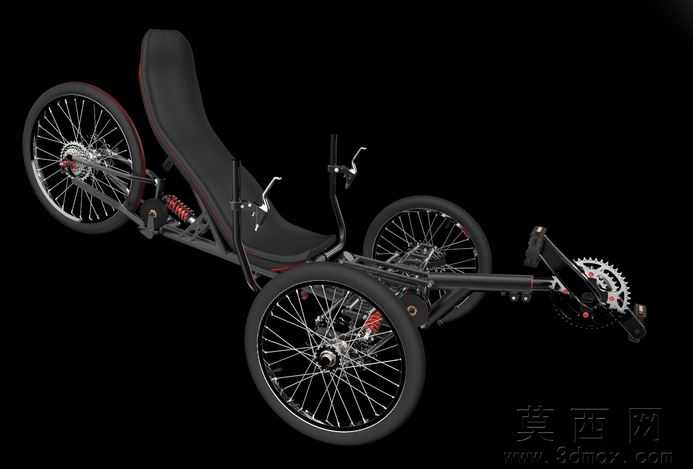

本模型为蒙哥卧躺式人力三轮车完整三维数模，建模阶段以真实躺式三轮代步车的结构尺寸为基准，首先完成整体框架的基准草图绘制，通过多基准面定位确定前后轮距、座椅倾角、转向机构安装位等核心参数，依次完成车架管件、轮组安装座、制动杠杆、脚踏传动基座的特征建模，过程中对易出现重建错误的装配节点做了单独的零件化处理，将制动盘、禧玛诺卡带等外购标准件做简化适配建模，保留核心安装接口与外形特征，避免整体装配出现干涉报错。参数设计层面，严格匹配躺骑姿态的人体工程学要求，设定座椅靠背倾角为32度，脚踏位置与座椅髋点的水平距离为480mm，前后轮采用等径26寸自行车轮规格，前轮转向行程设定为左右各35度，后轮传动比适配日常通勤骑行需求，所有管件壁厚设定为2mm，兼顾结构强度与轻量化需求。渲染材质部分，车架主体采用亮黄色哑光金属漆材质，转向立管与传动杆件采用酒红色金属烤漆，座椅采用灰色磨砂软质PVC材质模拟真实发泡坐垫质感，轮组轮胎采用黑色橡胶材质搭配银色金属辐条，金属传动部件做拉丝金属质感处理，整体渲染效果还原真实代步车的视觉质感。结构原理上，该车型采用前轮转向、后轮单轮驱动的布局，骑乘者以卧躺姿态乘坐，通过前方脚踏带动牙盘，经链条传递动力至后轮飞轮实现驱动，转向机构通过连杆连接车把与前轮转向节，制动系统采用线拉碟刹结构，分别作用于前后轮实现制动，低重心的卧躺布局相比普通 upright 自行车拥有更好的行驶稳定性与风阻表现。软件兼容方面，模型提供SolidWorks2012原生格式，同时导出STEP、IGES通用中间格式，还附带STL格式文件可直接用于3D打印打样，多数主流三维机械设计软件均可直接打开编辑，不存在版本兼容障碍。研发教学应用层面，该模型可作为非机动代步车结构设计的参考案例，用于人体工程学课程的姿态适配演示、链传动机构的教学讲解、三轮车辆转向机构的原理分析，也可作为个性化代步车改装设计的基础框架，帮助设计者快速完成结构迭代，同时也适合三维建模初学者练习框架类装配体的建模流程，掌握多零件配合、干涉检查、标准件适配的相关建模技巧。
