带安装支座的定滑轮组件结构设计

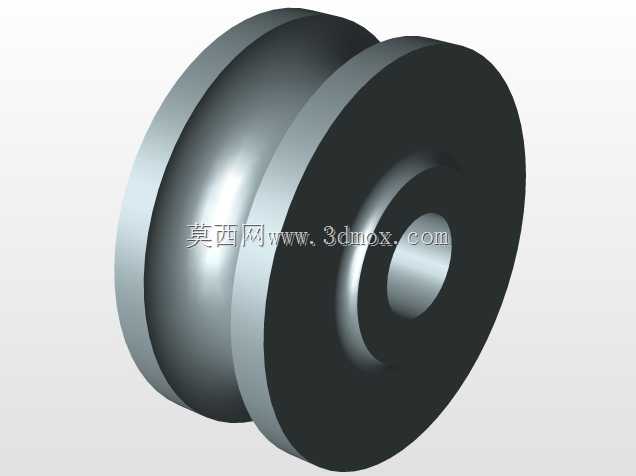

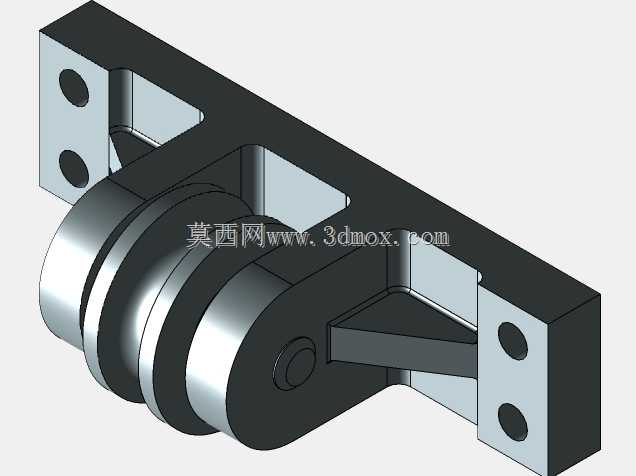

　　这套带安装支座的滑轮组件，在车间小型起重工位、自动化生产线物料导向、仓储设备的缆绳换向场景中都有很高的适配性，很多做轻载输送线、小型吊具的结构工程师在做方案选型时，都会优先考虑这类集成式支座的滑轮结构，省去了自行设计支架、匹配轮体间隙的繁琐步骤。从实际功能来看，这个滑轮主要承担缆绳的导向与载荷传递作用，轮体中部的凹槽可以对缆绳形成侧向约束，避免缆绳在受力过程中从轮槽脱出，两侧的立式支座直接承担轮轴传递的径向载荷，底部的安装板通过四个螺栓孔即可完成与设备机架的固定，安装过程不需要额外加工复杂的配合面，对现场装配的友好度很高。

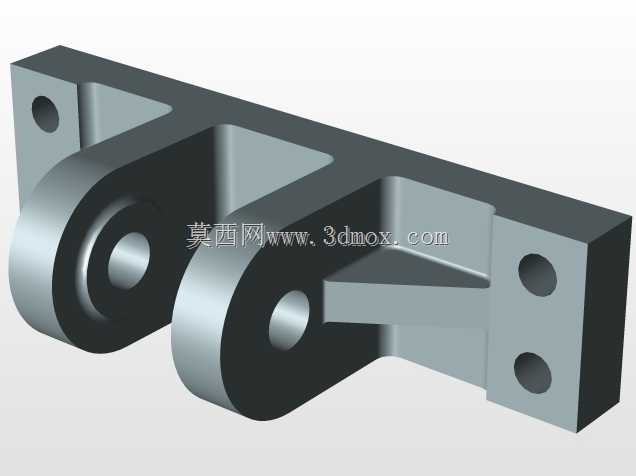

　　设计层面上，轮体与支座之间预留了合理的转动间隙，既不会因为间隙过小导致轮体转动卡滞，也不会因为间隙过大出现轮体晃动、缆绳偏磨的问题，轮轴与支座采用过盈配合的连接方式，不需要额外的轴向定位零件就能保证轮轴不会随轮体转动，减少了装配零件数量，也降低了后期维护的复杂度。支座的立板与底部安装板之间设置了三角加强筋，这个结构细节是针对滑轮受载时立板根部的弯矩做的强化处理，当缆绳施加额定载荷时，加强筋可以有效分散立板与底板连接处的应力，避免长期受载出现焊缝开裂或者板材变形的问题，很多新手设计师在做这类支架结构时容易忽略加强筋的设计，往往会导致支架在使用一段时间后出现立板外张的问题，直接影响滑轮的正常使用。

　　从安装边界来看，底部安装板的四个安装孔采用对称排布，孔位间距适配常用的40系、50系工业铝型材的安装槽距，也可以直接固定在钢制机架的预埋板上，安装时不需要额外打孔调整位置。轮槽的宽度适配直径6mm到10mm的钢丝绳或者尼龙缆绳，轮体的外径尺寸保证了缆绳弯曲半径在合理范围内，避免缆绳因为弯曲半径过小出现断丝、加速老化的问题，这一点在起重类应用场景中尤为重要，过小的轮径会大幅缩短缆绳的使用寿命，也会带来一定的安全隐患。整个组件的外形轮廓没有突出的尖锐棱角，所有边角都做了倒角处理，既可以避免装配过程中划伤操作人员，也能减少应力集中点，提升零件的疲劳强度。

　　在实际使用场景中，这类滑轮如果用在自动化生产线的物料牵引工位，需要配合张紧机构使用，保证缆绳始终处于合适的张紧状态，避免出现跳齿、打滑的问题；如果用在小型起重工位，需要定期检查轮体的转动灵活性，以及轮槽的磨损情况，当轮槽磨损量超过原厚度的10%时就需要及时更换轮体，避免出现缆绳滑脱的风险。这套结构的设计没有采用复杂的曲面或者特殊加工工艺，所有零件都可以通过常规的铣削、钻孔工艺完成加工，加工成本可控，适合小批量定制生产，也适合作为标准件集成到各类非标设备中。很多做非标设备的工程师在遇到缆绳换向的需求时，往往会直接采购成品滑轮，但成品滑轮的安装尺寸往往很难和现有机架完美匹配，这套集成支座的滑轮结构就很好地解决了这个问题，安装尺寸可以根据实际需求做小幅调整，不需要改动整体的受力结构，适配性更强。
