发动机后排气双制动蹄配套阀体结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420255
  • 发动机后排气双制动蹄配套阀体结构
  • 发动机后排气双制动蹄配套阀体结构
  • 发动机后排气双制动蹄配套阀体结构
  • 发动机后排气双制动蹄配套阀体结构

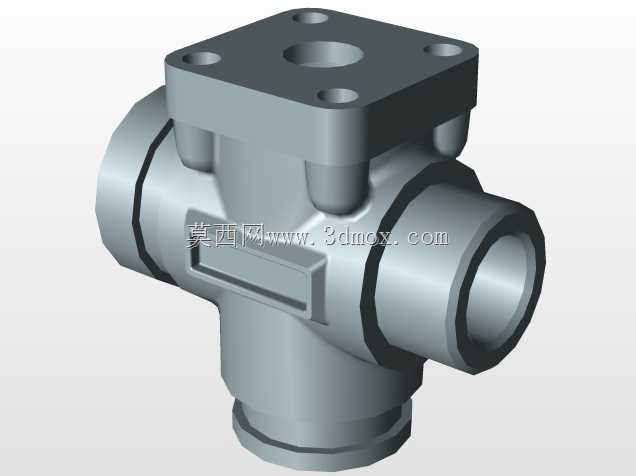

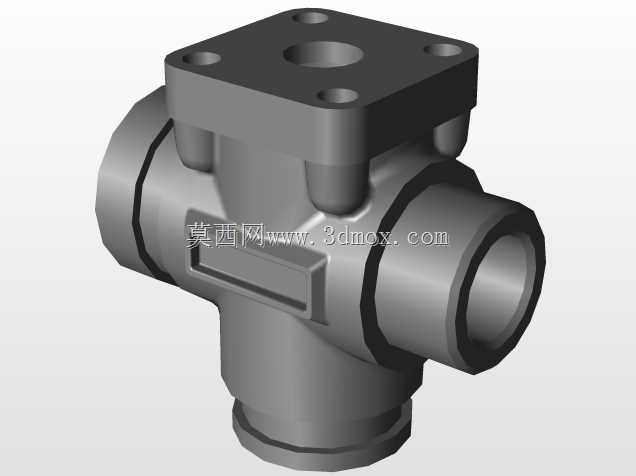

  该零件属于发动机MKII装配体系中后排气双制动蹄子系统的配套管路连接件,在整套制动排气回路中承担介质分流、通路转接的核心作用,日常工况下需要承受排气支路的脉冲压力、温度交变载荷,同时要适配制动动作触发时的瞬时气流冲击,因此结构设计上优先考虑了连接刚性与密封可靠性的平衡。从实际装车场景来看,该零件安装在发动机排气侧与制动执行机构的管路交汇位置,周边紧邻排气歧管的散热区域,同时要避让制动蹄的动作摆幅空间,因此外形轮廓做了多面切边处理,所有突出的安装耳位都经过圆角过渡,避免在车辆运行振动中与周边线束、管路产生运动干涉。零件主体采用等径通腔与侧置支路的三通式结构,两个同轴的主通路接口用于串联排气主回路,

  侧置的带安装凸台接口用于对接制动蹄的控制气路,接口端面都预留了标准密封件的安装沉槽,不需要额外加工密封面即可适配常规的O型圈或金属密封垫片,降低现场装配的加工适配成本。设计阶段针对安装边界做了多轮校核:零件整体的轴向安装长度控制在相邻管路接头的预留间隙范围内,径向最大轮廓尺寸不超过周边安装支架的内档宽度,顶部的两个固定耳位的孔位中心距完全匹配发动机缸体侧的预装螺柱位置,安装时不需要额外调整周边管路走向,直接推入接口后拧紧紧固件即可完成装配,能有效缩减生产线的装配工时。从结构强度角度考量,零件的壁厚做了差异化设计,主通路的承压段壁厚比支路接口厚1.5毫米,应对主回路持续的排气压力冲击,而支路与主通路的交汇位置做了圆弧过渡的加强筋处理,

  避免应力集中导致的疲劳开裂,经过台架验证,在额定排气压力的1.5倍过载测试下,交汇位置无变形、无渗漏,完全满足制动系统的可靠性要求。零件的外表面没有多余的装饰性结构,所有非配合面都保留了成型后的自然粗糙度,配合面的尺寸公差控制在IT7级,既能保证密封性能,又不会过度提升加工成本。在制动系统实际工作时,当驾驶员触发排气制动动作,该零件内部的通路会快速导通排气支路,将排气压力引入制动蹄的执行气室,推动制动蹄张开实现制动效果,由于气路导通的响应速度直接影响制动动作的滞后时间,因此零件内部的流道做了顺滑过渡处理,没有直角拐点,能最大程度降低气流阻力,缩短气路建压时间,提升制动响应的及时性。针对售后维护场景,

  该零件的接口全部采用通用的标准管径,损坏后不需要更换整套管路,直接单独拆卸更换即可,维护成本较低,同时零件的材质选用常规的铸钢材质,适配常规的焊接、机加工修复工艺,在野外应急维修场景下也能完成临时修复作业。在三维建模过程中,该零件的所有配合尺寸都与周边关联零件做了装配干涉检查,安装耳位的螺栓过孔预留了足够的装配调节余量,即使存在小范围的制造累积误差,也能顺利完成安装,不会出现孔位错位无法装配的问题。
