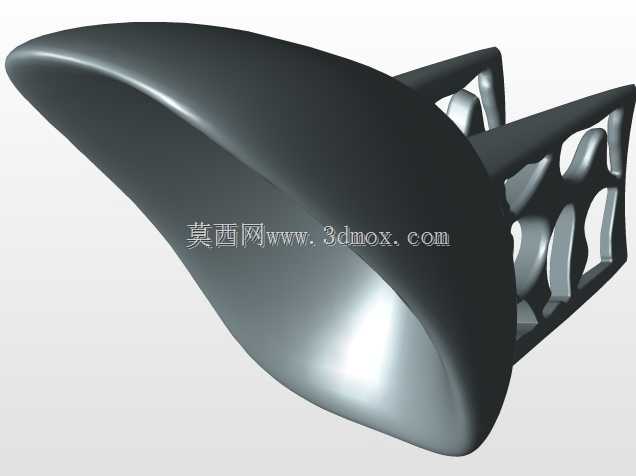

镂空支撑一体化曲面坐具结构设计

　　这款坐具的结构设计最初是围绕高端商务舱内饰配套场景展开的，在前期方案迭代阶段，首先明确了其核心使用场景是半封闭的独立休憩空间，需要在有限的安装边界内兼顾乘坐包裹感与结构轻量化要求，因此没有采用传统椅类的四腿分立加平面座板的常规结构。从实际使用需求出发，坐面部分采用了一体化的内凹曲面造型，曲面弧度经过多轮人体工学参数校核，座面前缘做了微抬的弧度处理，避免长时间乘坐时对腿部血管造成压迫，座面两侧的围边高度控制在120mm到150mm区间，既能够给乘坐者提供侧向的倚靠支撑，又不会因为围边过高阻碍上下坐具的动作。座面的表层做了软质包覆层的预留结构，包覆层的安装槽隐藏在座面外沿的金属包边内侧，安装时可以直接将软质层的卡边压入槽内，

　　不需要额外打钉或者使用胶粘剂固定，后期更换包覆面料时只需要撬开包边即可完成操作，大幅降低了后期维护的难度。支撑部分的设计是整个结构的核心亮点，没有采用常规的金属方管焊接框架，而是做了一体化的镂空支撑结构，整个支撑体从座面底部的连接面一体向下延伸，内部做了交错的筋格结构，筋格的壁厚控制在6mm，相邻筋格之间的镂空区域既能够减少整体结构的用料重量，又可以形成错落的视觉效果，同时筋格的排布方向顺着坐具承重时的应力传递路径设置，在座面中心的承重核心区，筋格的排布密度更高，向四周逐渐降低密度，在保证整体承重能力达到120kg静载荷要求的前提下，整体支撑结构的重量比传统金属框架结构降低了37%左右。安装边界方面，

　　整个坐具的底部支撑 footprint 控制在380mm*420mm的矩形范围内，底部预留了四个M8的安装螺孔，螺孔的位置距离支撑外沿的距离统一为40mm，可以直接适配常规的地面固定安装码，也可以搭配滑动脚轮做移动款的改装，不需要额外对支撑结构做打孔修改。在实际应用场景拓展上，这款结构除了可以作为交通载具的内饰坐具使用，也可以调整表面包覆材质后应用在高端休闲空间、独立办公洽谈区，支撑结构的镂空区域还可以预留走线空间，在座面下方加装加热、通风模块的时候，线路可以直接从镂空筋格的间隙中排布，不需要额外在结构上开设走线槽，避免了二次加工对结构强度造成的破坏。设计过程中还考虑了不同使用场景的承重冗余，整个结构的应力校核按照1.

　　5倍的额定承重做了仿真验证，在180kg的静载荷下，支撑结构的最大形变量控制在0.8mm以内，座面曲面的形变量不超过2mm，不会出现明显的塌陷感。座面外沿的金属包边除了固定软质包覆层的作用外，还能够在磕碰时起到防护作用，避免软质包覆层的边缘因为频繁摩擦出现起翘、破损的问题，包边的圆角半径统一做了R5的处理，没有尖锐的棱角，即使在狭小空间内发生磕碰也不会造成磕碰伤害。整个结构的分体设计只分为座面壳体、支撑主体、外包边三个核心部件，部件之间的连接采用卡扣加定位销的组合方式，组装时不需要复杂的工装，只需要对准定位销压入卡扣即可完成组装，单组坐具的组装时间可以控制在2分钟以内，适合批量生产时的流水线装配作业。针对不同的安装场景，支撑结构的底部还预留了调节脚的安装位，如果是在不平整的地面使用，可以加装M10的螺纹调节脚，调节行程达到15mm，能够适应不同平整度的地面，不需要额外垫塞垫片调整水平。
