起重输送设备用滑轮支撑结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:420191
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计
  • 起重输送设备用滑轮支撑结构设计

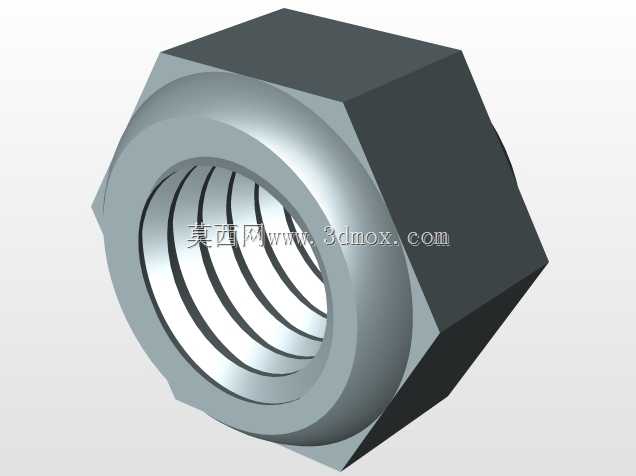

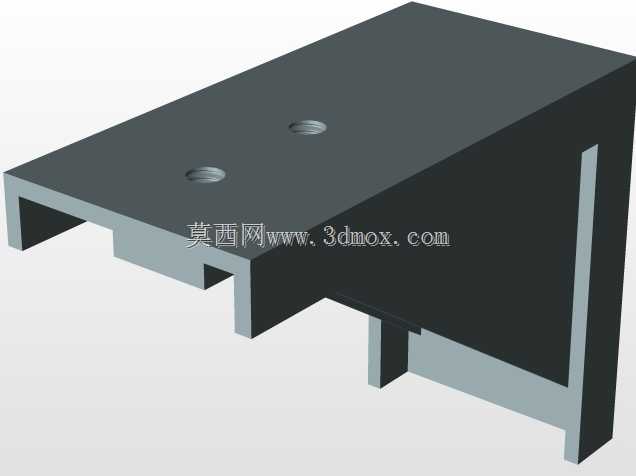

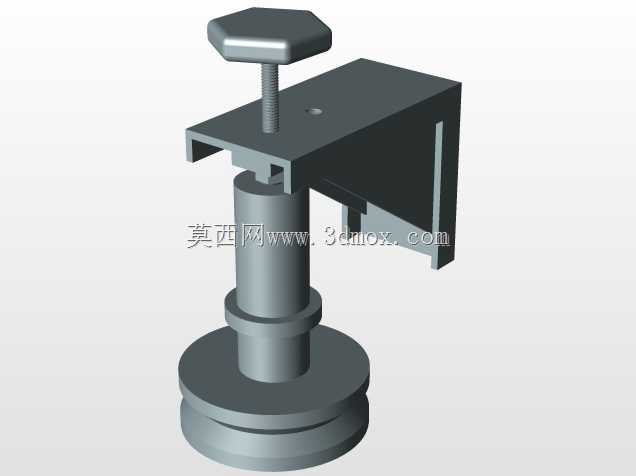

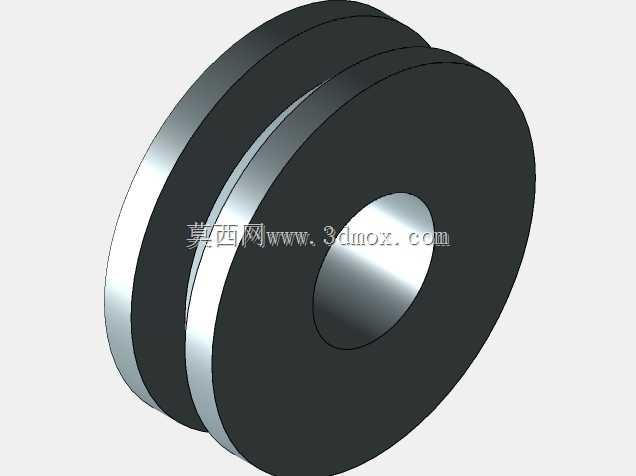

  在车间物料转运、小型起重设备、自动化输送线的改线项目里,经常会遇到钢丝绳导向、吊点载荷分散的需求,这类场景里滑轮支架的结构合理性,直接决定了整套导向机构的运行寿命与现场安全冗余。很多现场改造时容易忽略支架的受力边界,要么选了壁厚过薄的焊接件导致运行半年就出现焊缝开裂,要么安装孔位匹配度差,强行装配后滑轮轴出现偏载,磨坏滑轮内的铜套甚至出现钢丝绳脱槽的隐患。做这个结构设计的时候,首先要明确的是安装场景的载荷边界:常规轻载工位单轮额定载荷控制在1.2t以内,适配直径120-160mm的热轧滑轮,支架的两个侧板采用Q235钢板整体下料,避免多块板材拼接带来的应力集中点,侧板上的滑轮轴安装孔采用同轴度0.02mm的公差要求,

  装配后滑轮转动无卡滞,径向跳动量控制在0.1mm以内,防止钢丝绳运行时出现周期性跳动。支架底部的安装面设计成长条形腰型孔,孔距预留15mm的调节余量,方便现场安装时微调滑轮的前后位置,保证钢丝绳出绳角度与卷筒绳槽完全对中,减少钢丝绳的偏磨损耗。很多新手做这类支架设计时,会把侧板做成等宽的矩形结构,实际上在滑轮轴孔的受力区域,也就是侧板上半部分,要做局部的加宽加厚处理,因为这个区域是钢丝绳拉力传递的核心承载区,按1.5倍额定载荷做静力学仿真的时候,等宽侧板的最大应力会集中在轴孔下沿,接近材料屈服强度的75%,局部加宽20mm后,最大应力能降到屈服强度的40%以下,安全冗余完全满足工矿企业的设备安全规范。支架的顶部设计有可拆卸的挡绳板,

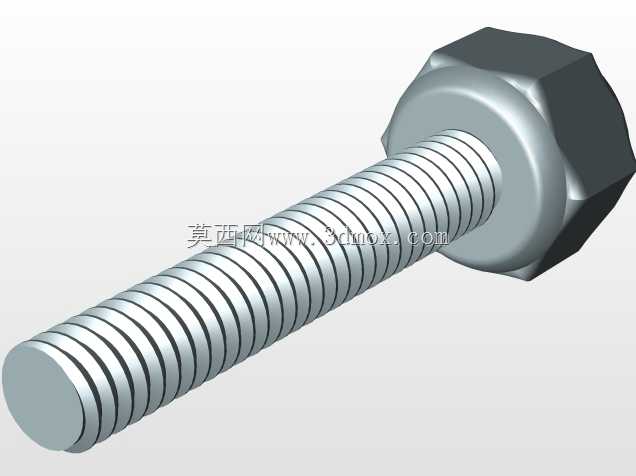

  挡绳板与滑轮轮缘的间隙控制在3-5mm,既不会干涉滑轮的正常转动,又能在钢丝绳出现轻微跳动时挡住绳体,避免脱槽故障,挡绳板采用螺栓固定在两侧板上,后期更换滑轮或者维护钢丝绳时,只需要拆下两个固定螺栓就能掀开挡绳板,不需要整体拆卸支架,大幅缩短现场维护的停机时间。从安装尺寸来看,支架整体高度控制在220mm,两侧板的外侧间距180mm,底部安装面的横向孔距140mm,纵向孔距60mm,适配市面上绝大多数轻型起重横梁、输送线机架的C型钢安装位,不需要额外做过渡连接板,直接用M16的T型螺栓就能固定在机架上。另外在支架的轴孔位置设计有注油通道,直通滑轮轴的配合面,日常维护时可以直接在支架外侧通过油嘴加注锂基脂,

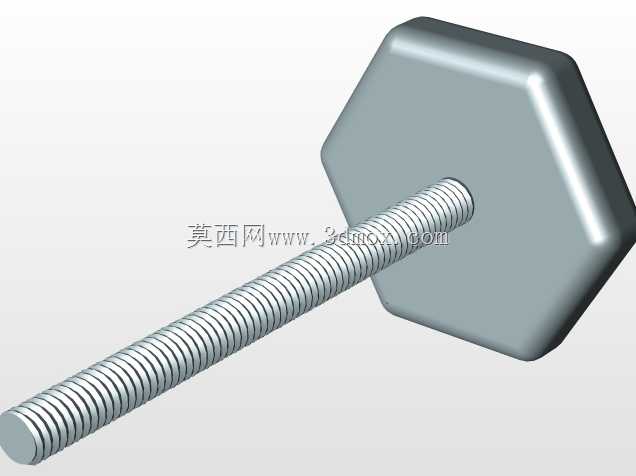

  不需要拆开滑轮就能完成润滑保养,避免因为润滑不足导致轴与滑轮内孔出现干磨抱死。实际现场应用里,这类支架除了用在固定吊点的导向,还可以搭配张紧螺栓做成钢丝绳张紧机构,用在皮带输送线的防跑偏装置、小型升降机的导向系统里,只要根据实际载荷调整侧板厚度与轴径,就能适配0.5t到2t的不同载荷需求。做结构设计的时候还要考虑焊接工艺的合理性,两侧板与底部安装板的焊接采用连续角焊缝,焊脚高度6mm,焊接后做去应力退火处理,避免后期使用过程中因为焊接残余应力导致支架变形,影响滑轮的转动精度。所有的安装孔、轴孔都在焊接完成后再进行机加工,彻底消除焊接变形带来的孔位偏差,保证装配精度。很多现场自制的支架往往是先下料钻孔再焊接,最后装的时候发现孔位歪了,只能强行扩孔或者垫垫片,反而留下了安全隐患。另外支架的表面处理采用喷塑工艺,相比普通喷漆更耐车间里的油污、粉尘腐蚀,户外临时使用的场景下也能保证3年以上不出现大面积锈蚀,减少后期的维护更换成本。在滑轮轴的固定方式上,采用轴端挡板加开口销的结构,相比顶丝固定的方式,能承受更大的轴向窜动力,不会因为设备长期运行出现轴松动脱出的问题,轴端挡板的厚度选8mm,完全覆盖轴的端面,两个固定螺栓采用防松垫圈,避免振动环境下螺栓松脱。
