台式电脑主机机箱三维结构设计

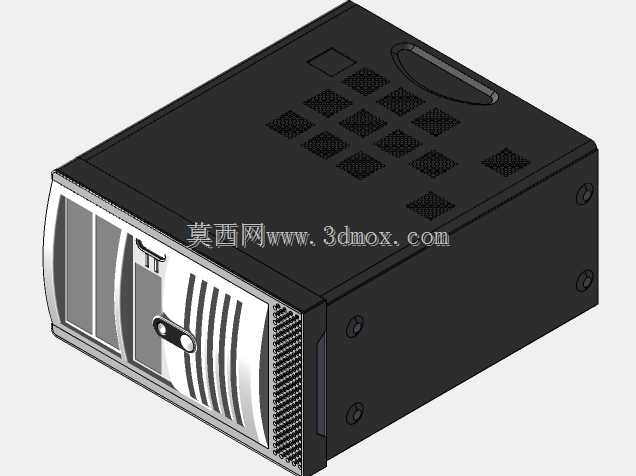

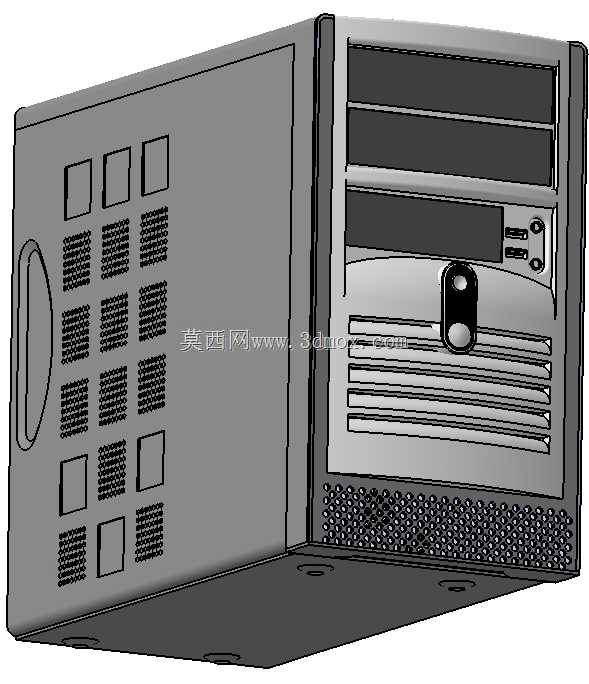

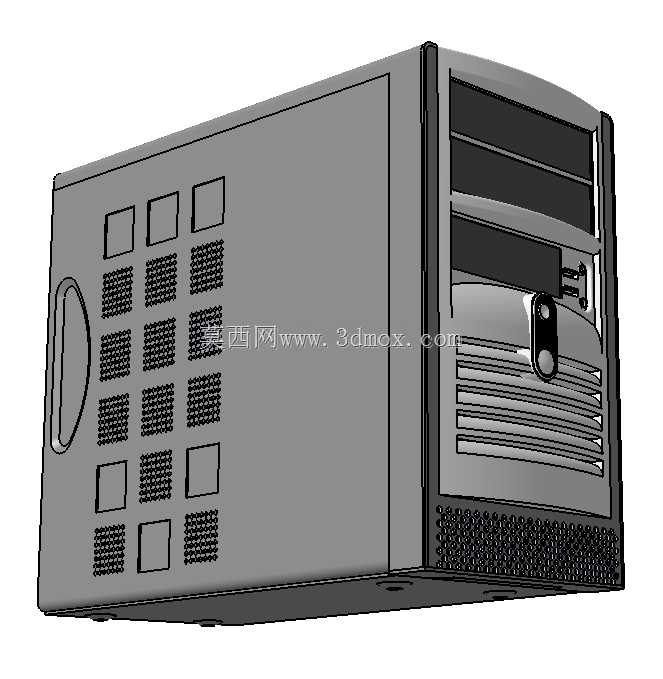

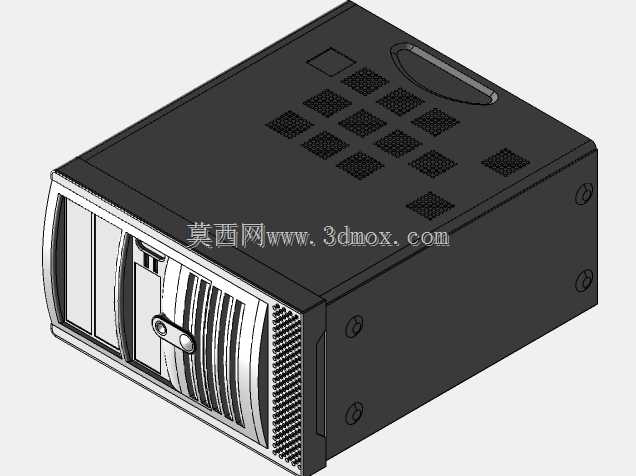

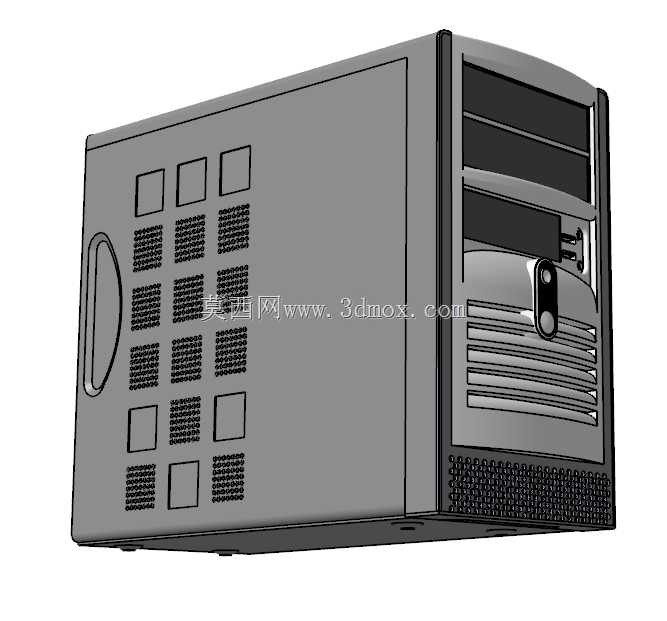

　　本次呈现的台式电脑主机机箱结构，在日常办公、家用娱乐、小型工作站等场景中承担核心硬件承载防护的作用，所有结构设计均围绕硬件安装兼容性、散热效率、结构刚性三个核心维度展开。从结构布局来看，前面板区域预留了光驱位、外置存储扩展槽位，对应位置的卡扣结构做了0.8mm的间隙预留，保证外置设备插拔时不会出现卡滞，同时前面板的通风栅格采用错落式条缝设计，进风方向正对硬盘安装架，能让前置进风直接覆盖存储硬件区域，降低硬盘长时间运行的积热问题。侧板区域的通风孔采用方孔与矩阵格栅组合排布，方孔位置对应CPU散热区域，矩阵格栅覆盖显卡、主板供电模块的散热位，开孔率控制在38%左右，既保证足够的通风量，又能避免大尺寸开孔导致的侧板刚性下降，

　　侧板侧边的抽拉式把手做了内凹圆弧处理，抽拉行程预留15mm，拆装时不需要额外工具即可完成侧板拆卸，方便日常硬件维护。机箱内部的板材拼接采用堆焊与折弯卡扣结合的方式，主板安装位的铜柱固定孔位完全兼容ATX、M-ATX两种主流主板规格，每个固定孔位周边做了2mm的凸起加强筋，避免主板安装后出现板面弯曲导致的硬件接触不良问题。电源安装位设置在机箱下部，做了独立的风道隔离挡板，电源进风直接从机箱底部的防尘网区域吸入，排出的热风直接导向机箱后部，不会与CPU、显卡的散热风道形成串流，能有效降低机箱内部的整体热堆积。后部的扩展槽位做了可掰式挡片设计，每个挡片的连接点做了0.3mm的易断刻痕，安装显卡、

　　采集卡等扩展硬件时不需要额外工具即可拆除对应挡片，挡片复位时也能通过卡扣结构固定，避免缝隙漏风导致的风道紊乱。机箱底部的四个支撑脚垫高度设置为12mm，保证底部进风有足够的流通空间，脚垫采用防滑橡胶材质，与钣金底座的连接采用嵌入式卡扣结构，长时间使用不会出现脱落移位。从安装边界来看，机箱整体宽度控制在190mm，高度430mm，深度460mm，能兼容高度160mm以内的塔式CPU散热器，长度320mm以内的独立显卡，标准ATX规格电源，同时硬盘安装位支持3个3.5英寸机械硬盘与2个2.5英寸固态硬盘的安装，满足绝大多数日常使用场景的硬件扩展需求。在结构刚性设计上，机箱框架的主承重板材采用1.2mm厚的冷轧钢板，前面板与侧板采用0.

　　8mm厚的板材，框架拼接处的焊点间距控制在80mm，每个拼接边都做了折弯翻边处理，整体抗扭强度能满足硬件安装后搬运过程中不会出现框架变形，避免主板、显卡等硬件受挤压损坏。前面板的功能按键区域设置在中部偏上位置，按键的触发行程设置为3mm，按键周边做了1mm的间隙预留，避免按键卡滞，同时USB接口、音频接口的位置距离机箱边缘25mm，插拔外设时不会被桌面边缘遮挡。散热风道的设计上，除了前置进风、后部排风的主风道外，侧板的辅助进风能直接补充CPU散热器的进风需求，顶部虽然未设置排风位，但后部的排风位预留了120mm风扇的安装孔位，用户可根据自身散热需求加装排风风扇，进一步提升高负载运行时的散热效率。所有板材的边缘都做了卷边钝化处理，拆装硬件时不会出现划手的问题，主板安装位的边缘做了绝缘涂层处理，避免主板背面与钣金接触导致的短路问题。
