三角布局三链轮滚子链传动演示结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420523
  • 三角布局三链轮滚子链传动演示结构
  • 三角布局三链轮滚子链传动演示结构
  • 三角布局三链轮滚子链传动演示结构
  • 三角布局三链轮滚子链传动演示结构
  • 三角布局三链轮滚子链传动演示结构
  • 三角布局三链轮滚子链传动演示结构
  • 三角布局三链轮滚子链传动演示结构

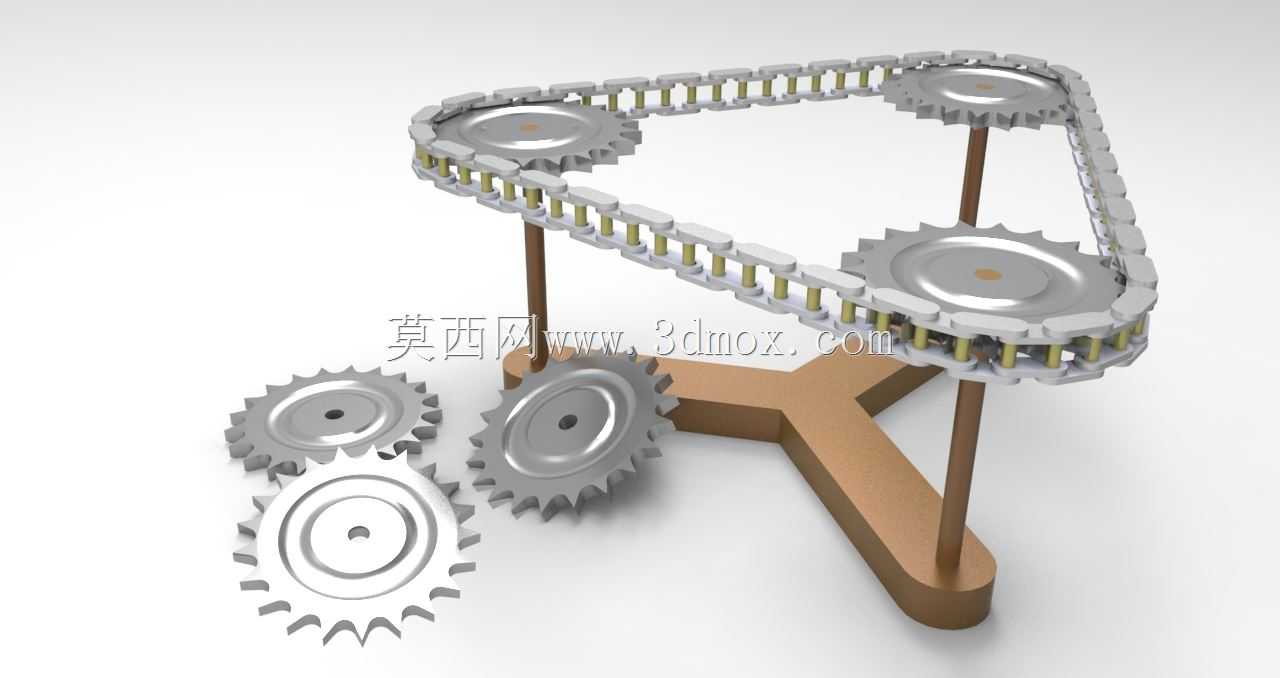

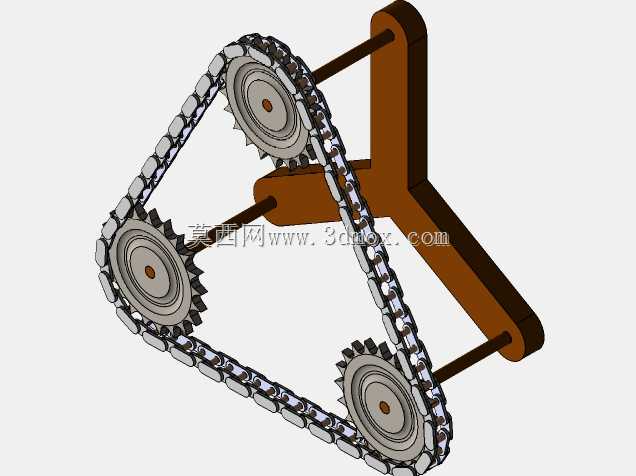

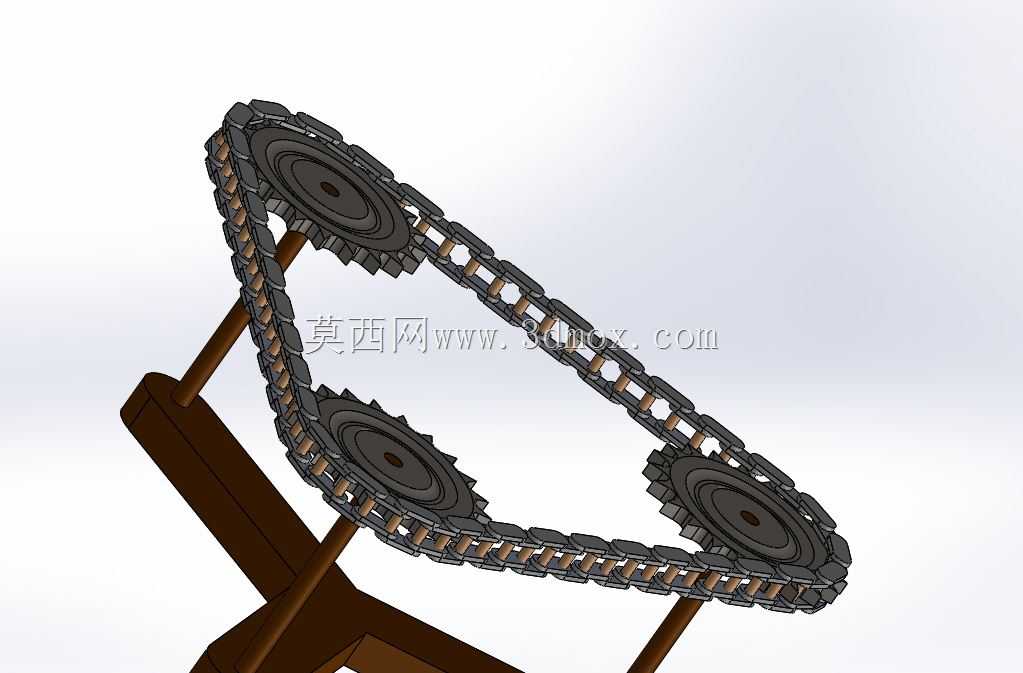

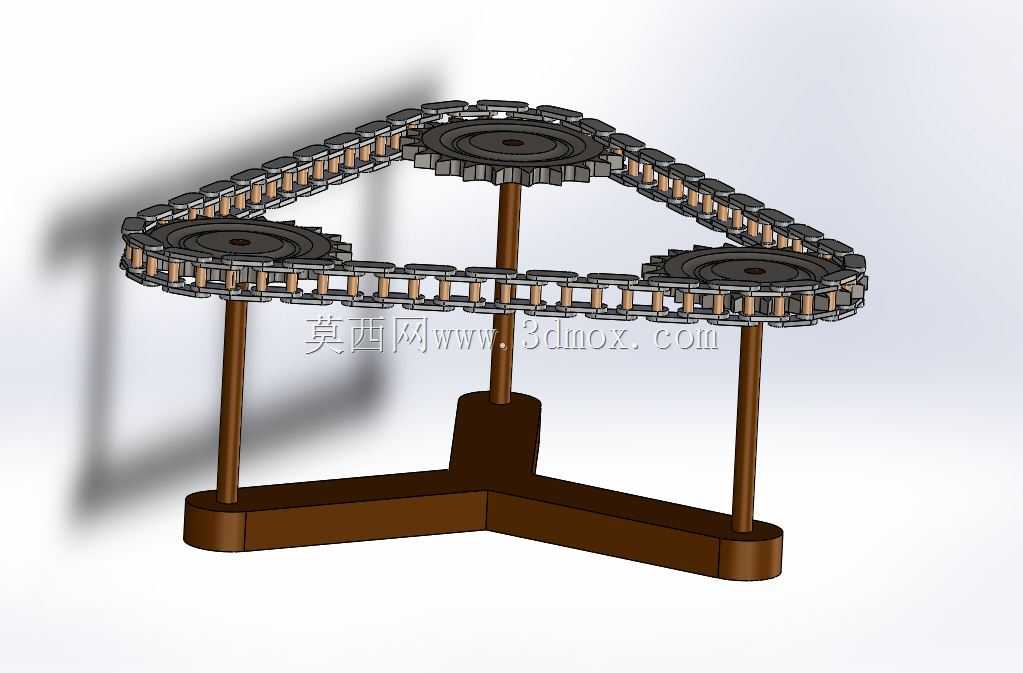

  这套三角排布的链传动结构,常被用于教学演示场景,也可作为非标设备中多工位同步传动的参考构型,区别于常规两链轮直线传动布局,三链轮呈等边三角形分布的设计,能在有限安装空间内实现动力的多路径传递,适配需要三个同步输出点位的小型自动化工位,比如轻工包装线的多工位同步进给、小型装配台的分序传动单元。从结构功能来看,整套机构包含三个参数完全一致的钢制链轮、标准节距的滚子链条,以及配套的支撑立柱与三角一体式安装底座,三个链轮分别固定在三根垂直布置的支撑轴顶端,支撑轴通过底部的轴承座与三角底座连接,保证转动过程中无径向窜动,链条依次绕接三个链轮形成闭合传动回路,任意一个链轮接入动力输入,剩余两个链轮即可保持固定传动比同步转动,不存在打滑风险,

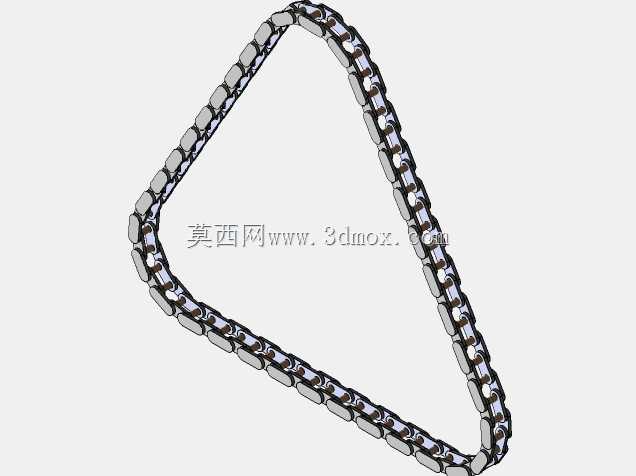

  传动效率稳定在96%以上,适合中低速、载荷波动不大的传动场景。设计过程中首先要确定链轮的中心距,等边三角布局下三个链轮的中心距完全相等,需要根据所选链条的节距计算最小包角,保证每个链轮与链条的啮合齿数不小于6齿,避免跳齿、脱链问题;滚子链的链节数需要根据中心距做适配,优先选用偶数链节避免使用过渡链节,降低传动过程中的附加冲击载荷。支撑立柱的直径需要根据链轮的额定扭矩做抗弯校核,因为链条张紧后会对立柱产生径向拉力,若立柱刚度不足,长期运行会出现倾斜导致链轮不对中,加剧链条与链轮的磨损。三角底座采用一体式铸造或钣金焊接结构,三个支脚的端点分别对应三根支撑立柱的安装位置,底座底部可设置安装孔,直接固定在设备台面或实验台架上,

  整体安装边界为正三角形投影区域,外接圆直径可根据实际使用需求调整,常规演示款的外接圆直径在300mm-500mm区间,整体高度不超过250mm,不会占用过多台架空间。实际应用中,这套结构可加装透明防护罩作为教学教具,直观展示链传动的啮合过程、张紧方式与传动特性,也可在三个链轮轴端加装同步带轮、凸轮等执行元件,作为小型自动化设备的动力分配单元,相比齿轮传动的多轴布局,链传动对安装精度的容忍度更高,中心距调整范围更大,不需要严格的中心距公差就能实现稳定传动,在多工位同步传动场景下能大幅降低加工与装配成本。需要注意的是,这种三角布局的链传动需要在其中一个边的链条松边加装张紧机构,因为链条运行一段时间后会出现磨损伸长,

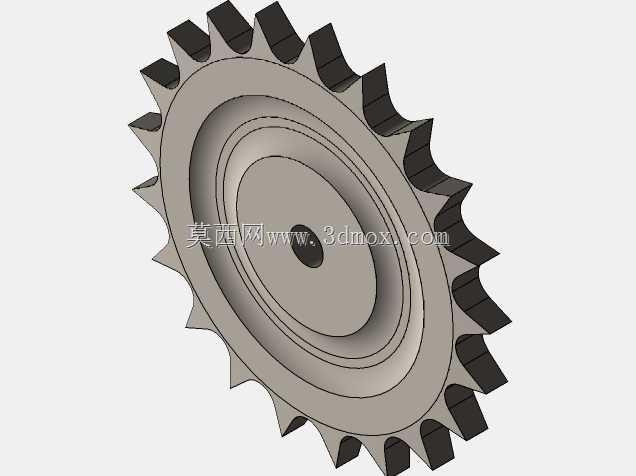

  张紧轮可采用悬臂式结构压在松边链条外侧,补偿链条的伸长量,保证啮合紧度,避免运行过程中出现抖动、异响。链轮的齿形采用标准三圆弧一直线齿形,加工时需要保证齿部淬火硬度在HRC40-45之间,提升耐磨性能,链条选用标准精密滚子链,销轴与套筒之间有预润滑,降低运行过程中的摩擦损耗。支撑轴与链轮之间采用平键连接,保证扭矩传递可靠,轴端加装挡圈防止链轮轴向窜动,支撑轴与底座之间采用深沟球轴承支撑,降低转动阻力,轴承端设置密封盖防止灰尘进入轴承内部,延长维护周期。
