通风打孔型浮动卡钳盘式制动结构

项目分类:制动器 发布时间:2021-11-27 ID:420530
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构
  • 通风打孔型浮动卡钳盘式制动结构

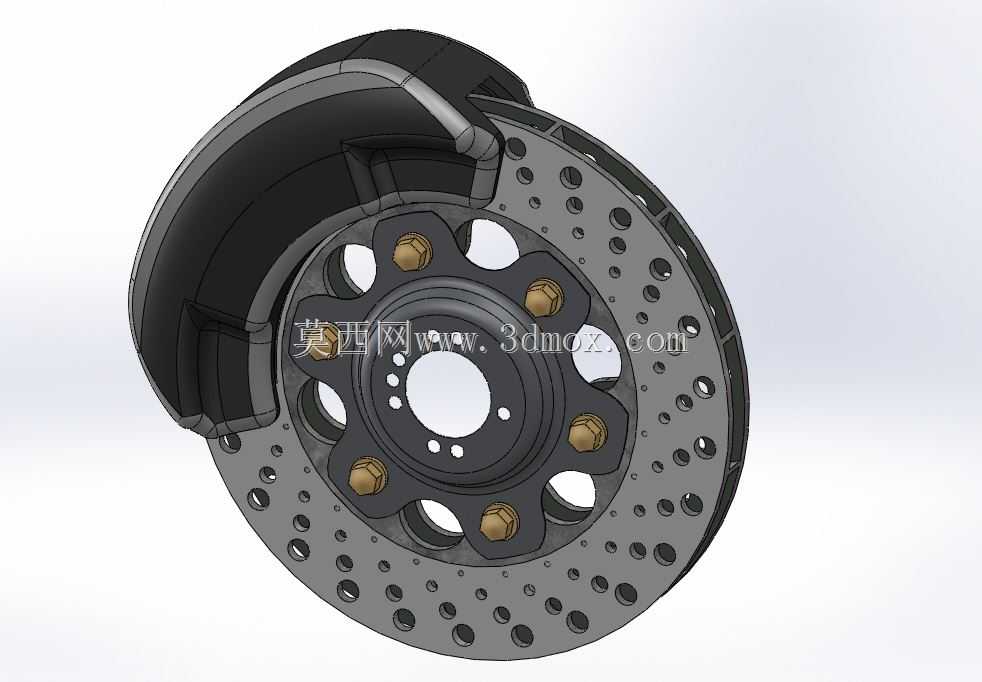

  这套盘式制动结构的三维建模,完全围绕实车装配的边界条件展开,首先要明确的是其核心应用场景覆盖乘用车辆、轻型商用车辆的前轮或四轮制动回路,也可适配场地竞速类改装车辆的制动升级需求,区别于传统鼓式制动结构,盘式制动的散热效率、涉水恢复能力、制动线性度都有明显优势,也是当前道路车辆制动系统的主流配置方向。从实际用途来看,该结构承担车辆行驶过程中的减速、驻车维持、紧急工况下的制动力输出功能,通过制动卡钳夹紧制动盘产生摩擦力矩,将车辆的动能转化为热能耗散,实现车速控制的核心目标。

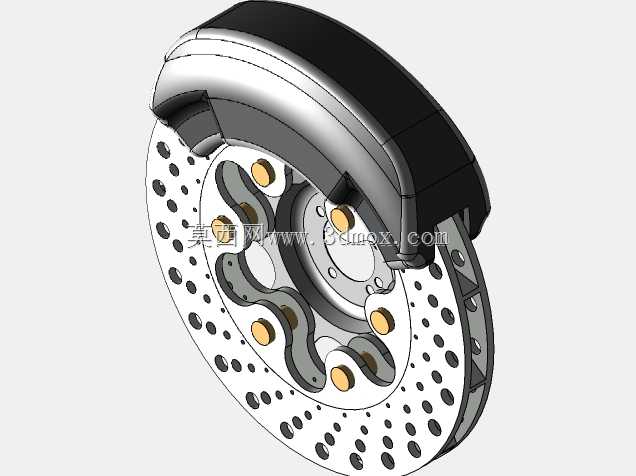

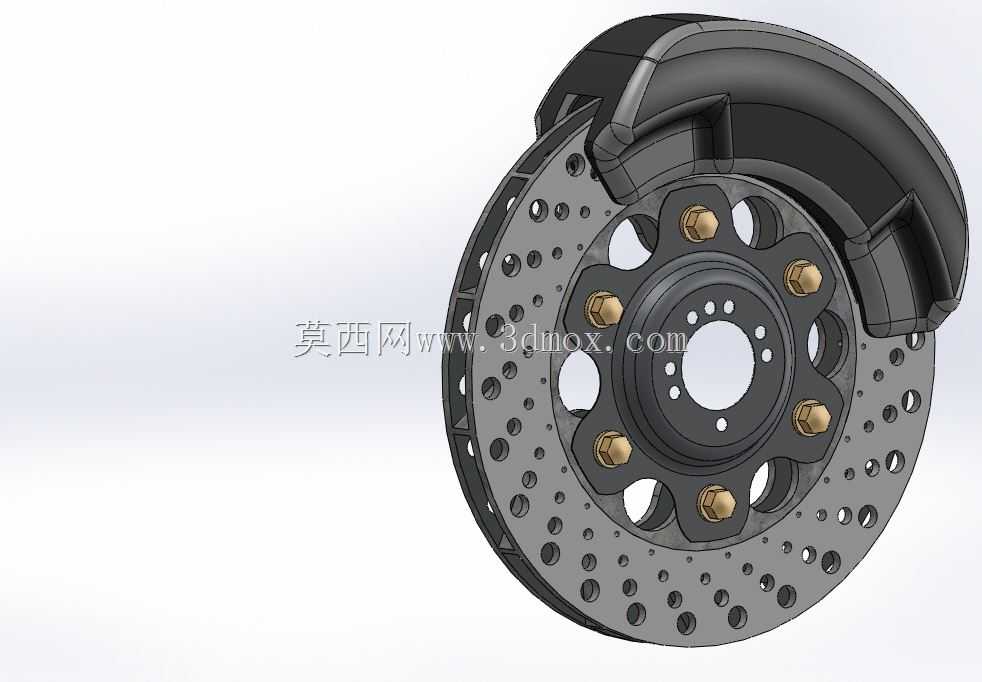

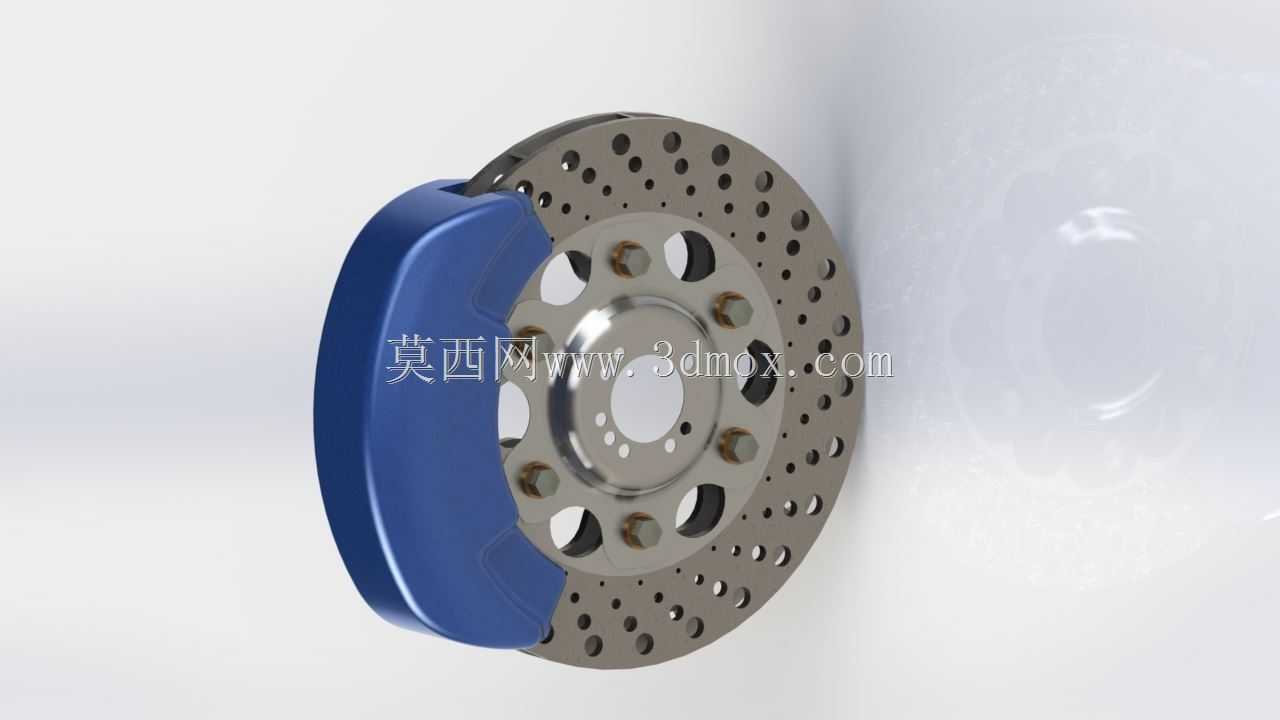

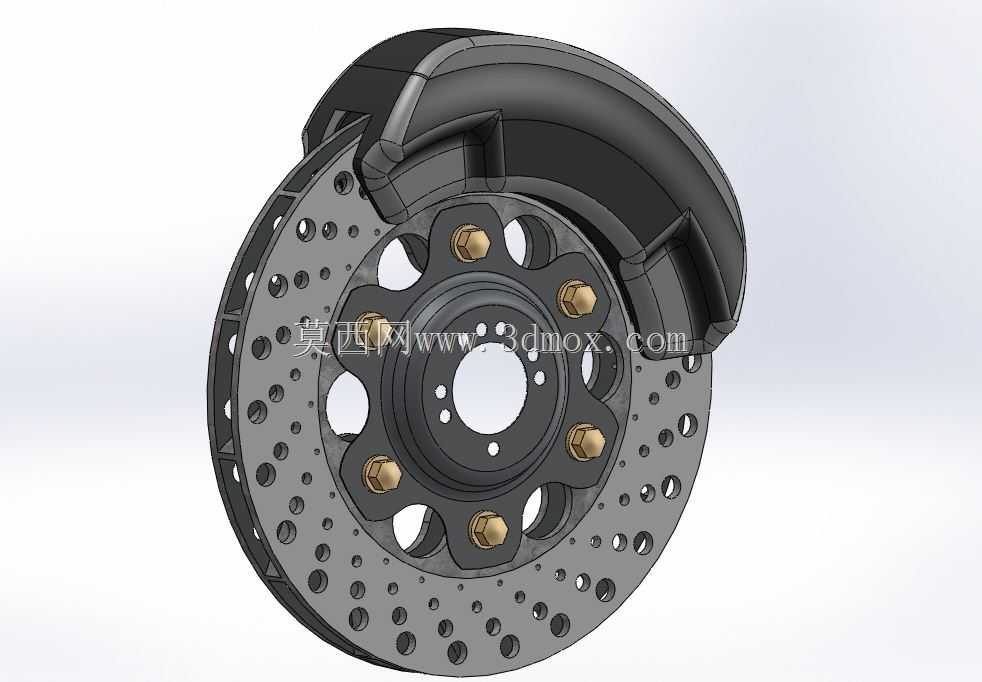

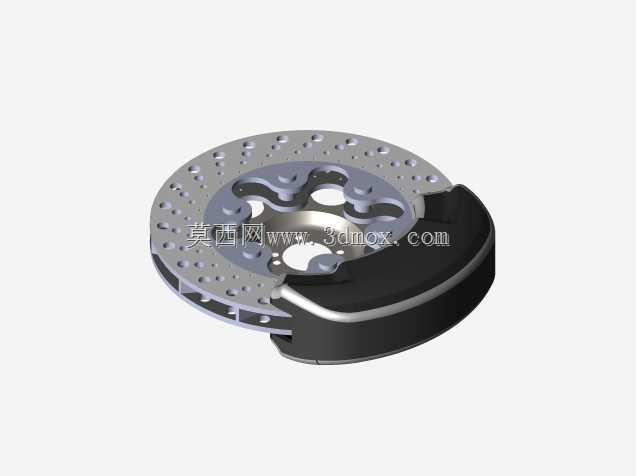

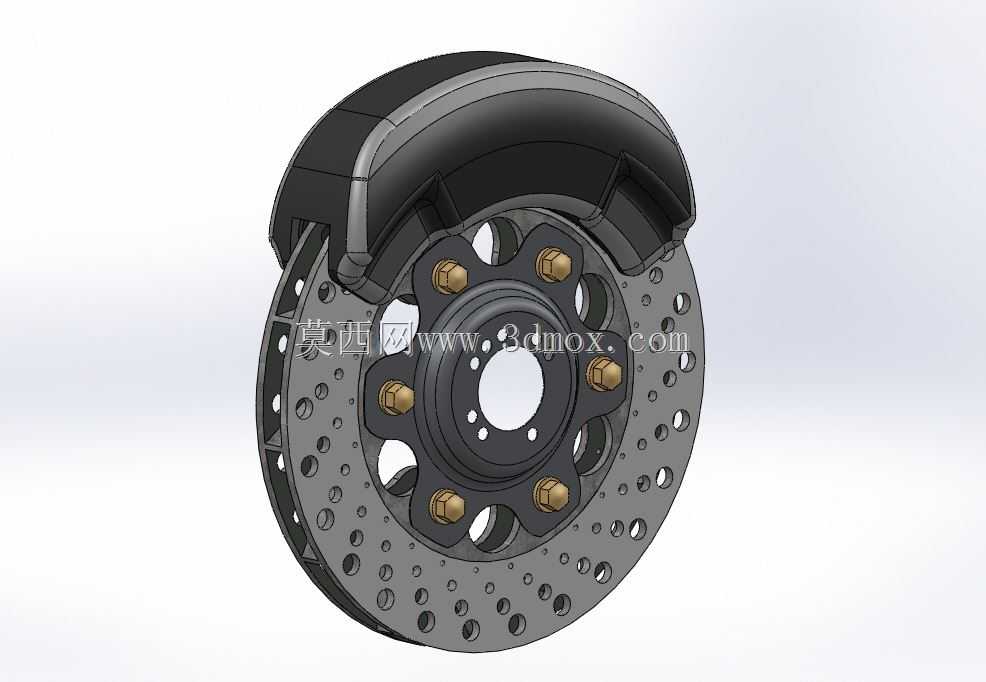

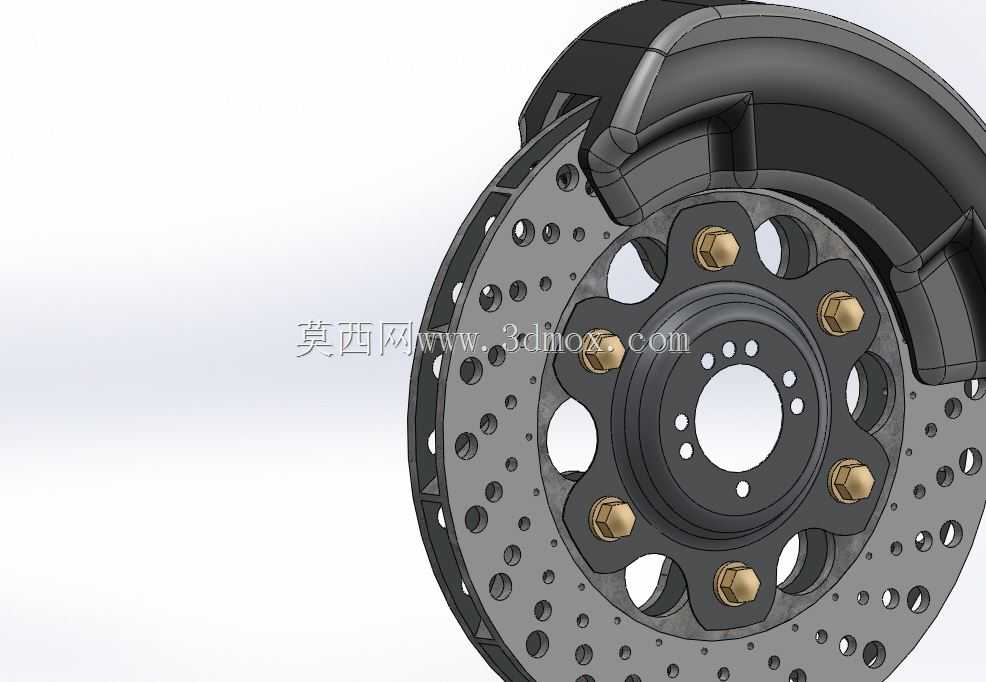

  从功能特性上拆解,这套结构采用打孔通风制动盘设计,盘面密布的通孔并非装饰结构,一方面是在制动过程中快速打散接触面的热空气层,提升连续制动下的热衰减抗性,另一方面可以在涉水行驶时快速排走盘面水膜,缩短湿滑路面的制动响应时间,同时打孔结构也能均匀刮除制动片表面的磨屑,避免磨屑在盘面形成硬点造成制动抖动。制动盘的安装法兰面采用五螺栓定位结构,螺栓孔的分布圆直径、中心定位孔的公差配合都严格按照乘用车轮毂的通用安装边界设计,法兰与制动盘摩擦面之间的连接筋采用镂空辐条结构,既降低了制动盘的整体转动惯量,也能在盘体内部形成通风道,车辆行驶时的迎面风可以顺着辐条间隙穿过盘体内部,带走连续制动产生的热量。

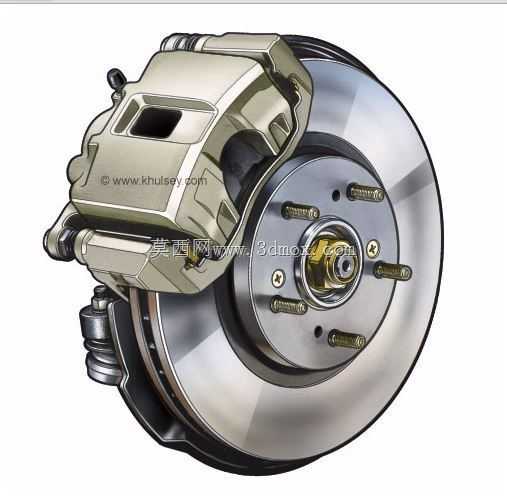

  设计思路上,这套结构优先考虑了装配兼容性与维护便利性,制动卡钳采用浮动式结构设计,卡钳本体可以相对于安装支架轴向滑动,制动时仅需要单侧活塞推动内侧制动片贴合盘面,即可带动卡钳滑动让外侧制动片同步夹紧,相比对置活塞卡钳结构,浮动卡钳的零件数量更少、布置空间要求更低,也更适配普通家用车型的转向节安装空间。卡钳的安装支架定位孔位、制动盘的轴向跳动公差预留、制动片与盘面的初始间隙都按照量产车的工程要求设定,初始间隙控制在0.1mm到0.15mm之间,既可以避免非制动状态下的拖滞力矩,也能保证制动踏板的踩踏行程在合理范围内,不会出现踏板虚位过大的问题。

  从安装边界来看,制动盘的摩擦面外径、有效摩擦宽度都匹配15寸到17寸轮毂的内部容纳空间,卡钳本体的外轮廓距离轮毂辐条内壁预留了至少3mm的安全间隙,避免车辆行驶过程中轮毂跳动造成的干涉问题。制动盘的中心定位孔与轮毂轴头采用H7/h6的间隙配合,安装螺栓的孔位做了倒角导向,方便装配时的快速对位,同时法兰面的厚度预留了0.2mm的加工余量,可在后期维护时对盘面进行光盘加工,修复制动过程中产生的轻微沟槽与端面跳动,延长零件的使用寿命。卡钳的进油口位置设置在卡钳本体的内侧上方,适配常规车辆的制动管路走向,避免管路与悬架拉杆、转向拉杆产生运动干涉,同时卡钳上设置了放气螺钉的安装位,位置处于卡钳腔体的最高点,方便制动系统加注制动液时排出内部空气,保证制动踏板的脚感紧实。

  结构细节上,制动盘的摩擦环与中心安装法兰采用分体式连接设计,五个紧固螺栓采用带防松涂层的六角法兰面螺栓,螺栓的预紧力矩按照8.8级螺栓的强度要求设定,避免长期制动过程中的热胀冷缩造成螺栓松动。制动片的背板采用钢板冲压结构,摩擦材料的面积覆盖了制动盘摩擦面85%以上的有效宽度,既保证了足够的摩擦接触面积,也预留了热膨胀的空间,避免高温下摩擦材料膨胀造成卡滞。卡钳本体的防尘罩采用冲压钢板结构,轮廓完全覆盖制动盘的外侧上部区域,可以阻挡行驶过程中卷起的砂石、泥水直接冲击制动盘与卡钳活塞,减少活塞密封圈的磨损,延长卡钳的维修周期。整个结构的运动校核覆盖了车轮上下跳动、转向最大角度的全工况,所有运动部件之间都预留了足够的安全间隙,不会在极限工况下出现运动干涉,完全满足实车装配的工程要求。
