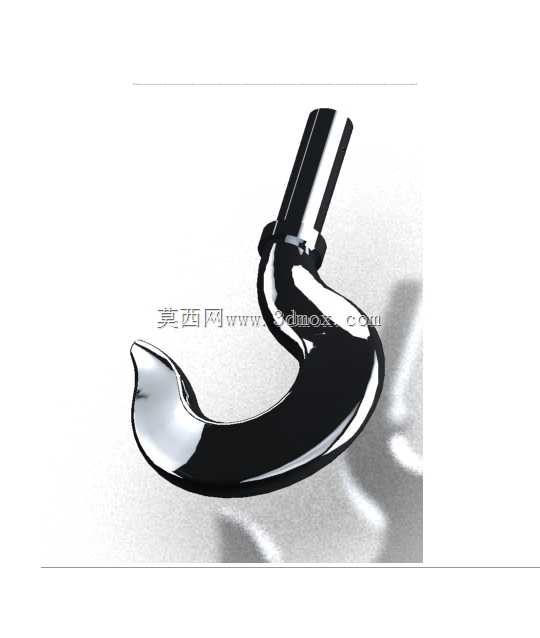

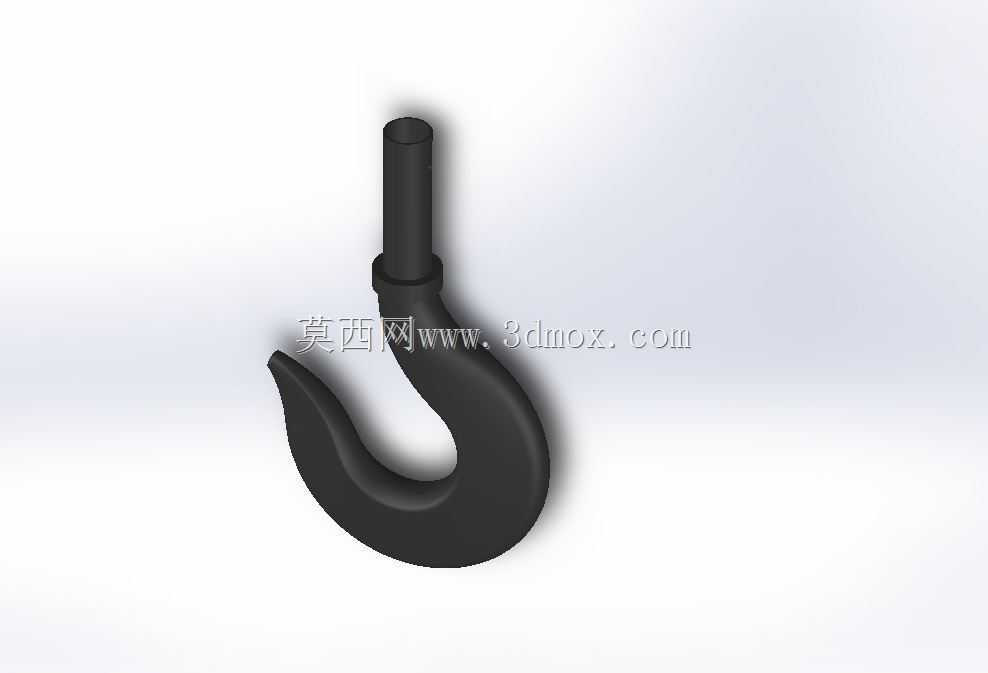

起重作业用锻造式吊钩结构设计

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装、仓储重型物资堆垛这类常规起重作业场景里，吊钩是直接承接吊重载荷、连接起重钢丝绳/吊链与被吊物的核心受力部件，其结构合理性直接决定起重作业的安全冗余，哪怕是钩身曲率的微小偏差、过渡段圆角的取值不当，都可能在长期交变载荷下出现应力集中，最终引发断裂坠重的恶性安全事故。

　　从实际使用需求出发，这款吊钩的设计首先围绕承重工况做了受力路径的优化，钩身采用大曲率平滑过渡的弧形结构，没有出现直角转折或者截面突变的区域，载荷从钩尖承接吊索拉力后，会顺着钩身的弧形轮廓均匀传递到上部的直柄连接段，不会在局部形成应力集中点。钩尖位置做了向内的收角设计，这个角度经过反复校核，既能够保证吊索、卸扣可以顺畅挂入，又能在吊装过程中避免吊索因为作业晃动、起升制动惯性从钩口滑脱，不需要额外加装防脱卡件也能满足常规吊装的防脱要求，当然如果是高危作业场景，也可以在钩尖预留的小孔位加装防脱挡板，适配不同安全等级的作业要求。

　　上部的直柄连接段采用等直径圆柱结构，表面粗糙度控制在适合装配的区间，既可以直接穿入起重机吊钩组的横梁孔内配合推力轴承实现360度自由旋转，方便作业人员调整被吊物的朝向，也可以搭配螺母锁紧结构固定在专用吊具横梁上，适配不同吨位的单梁起重机、门式起重机、汽车吊的吊具装配需求。直柄和钩身的连接位置做了大圆角过渡处理，这个区域是吊钩承受载荷时的应力峰值区，圆角取值经过有限元反复验证，能够把应力集中系数控制在安全阈值以内，避免长期受交变载荷出现疲劳裂纹。

　　从安装边界来看，这款吊钩的直柄直径、钩身开口尺寸、整体高度都匹配常规中小吨位起重机的吊钩组安装尺寸，不需要对原有吊具横梁做额外改造就能直接替换安装，钩身的内腔深度足够容纳两根直径20mm以内的吊装钢丝绳或者标准卸扣，能够满足多数工厂、基建现场10吨以内的常规吊装需求。设计过程中没有刻意追求轻量化而削减受力截面的厚度，钩身的截面采用椭圆形变截面设计，在钩身受力最大的弧形中段截面厚度最大，往钩尖和直柄方向逐步平滑收窄，既保证了核心受力区的结构强度，又不会因为整体过于笨重增加起重机构的额外负载，作业人员手动旋转调整吊钩朝向时也不会过于费力。

　　实际使用中，这类吊钩需要配合定期的磁粉探伤检测，设计时也考虑到了探伤的便利性，整个钩身表面没有复杂的凹槽或者凸起结构，探伤探头可以完全贴合所有受力表面，不会出现检测盲区，能够及时发现表层的疲劳微裂纹，提前更换避免事故。另外钩身表面做了抛光处理，一方面是去除锻造或者加工过程中留下的表面微小刀痕，这些刀痕本身就是应力集中的源头，另一方面光滑的表面也能减少吊索和钩身之间的摩擦损耗，延长钢丝绳、吊装带的使用寿命，不会因为钩身表面的毛刺刮伤吊索的纤维或者钢丝。

　　很多新手设计吊钩时容易犯的错误是把钩口开口做的过大，觉得这样挂吊索更方便，但实际上开口过大会导致吊索在钩内的活动范围过大，起升时吊索的晃动会给钩身带来额外的侧向弯矩，反而降低了吊钩的实际承重能力，这款吊钩的钩口开口尺寸经过多轮现场验证，刚好满足常规卸扣和钢丝绳的挂入需求，同时限制了吊索的侧向窜动范围，让载荷始终沿着钩身的中心受力线传递，最大化发挥材料的承重性能。另外直柄顶端的倒角处理也做了优化，装配时可以顺畅穿入吊钩横梁的安装孔，不会因为边缘的毛刺刮伤安装孔的内壁，影响配合精度。
