起重作业用滑轮式吊钩总成结构设计

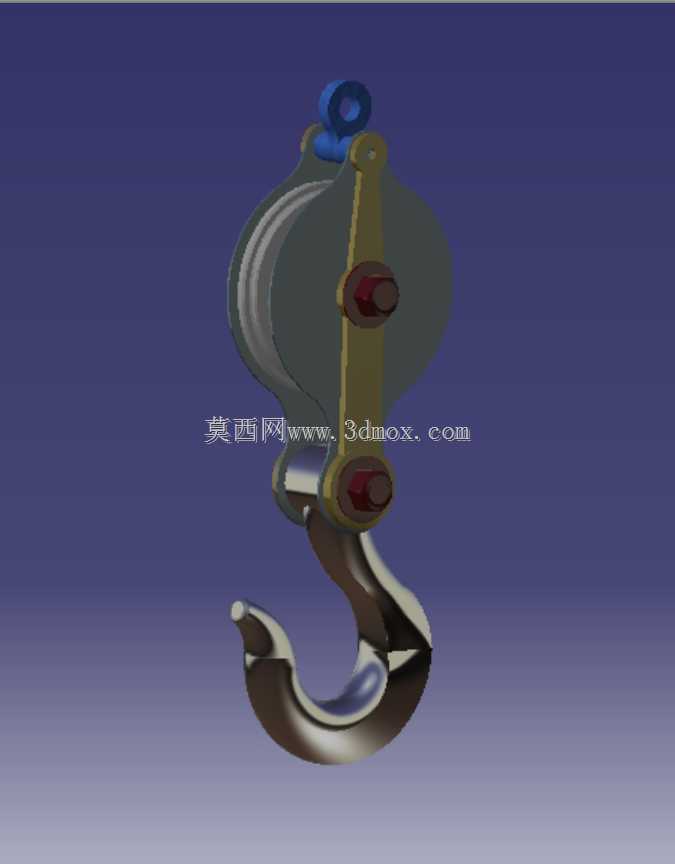

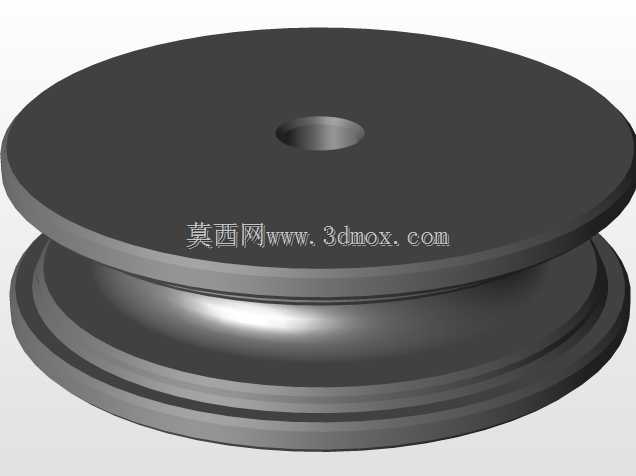

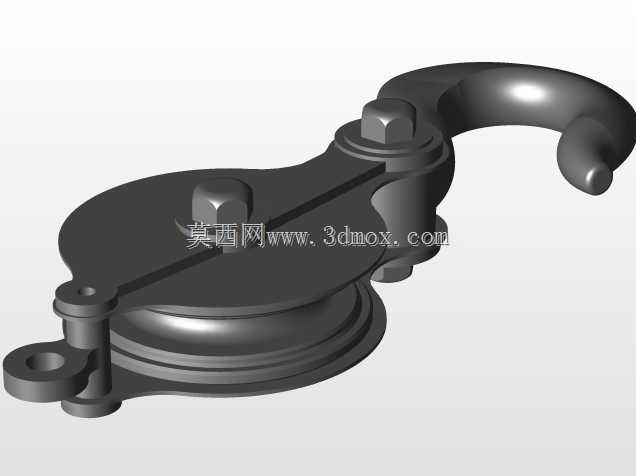

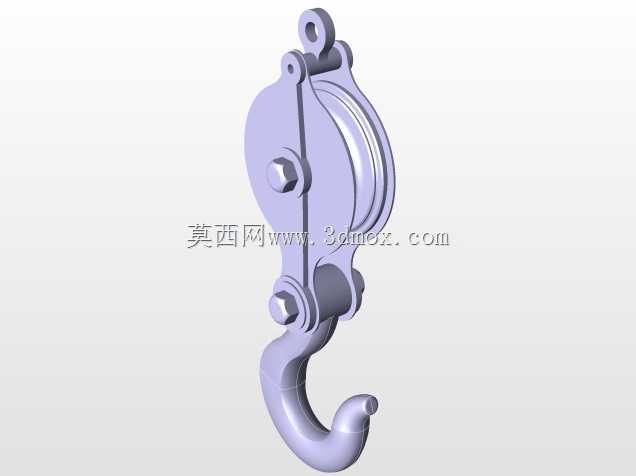

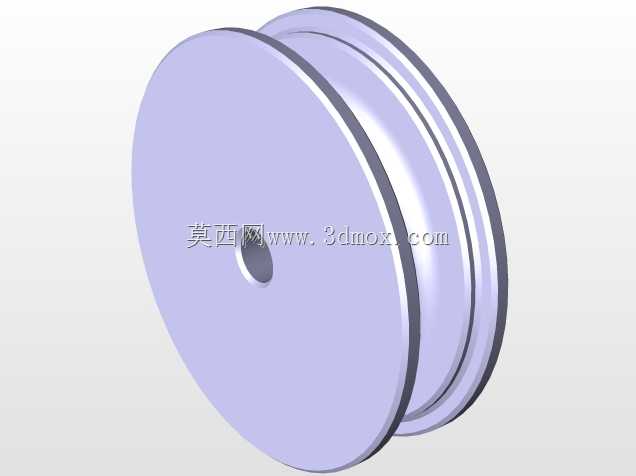

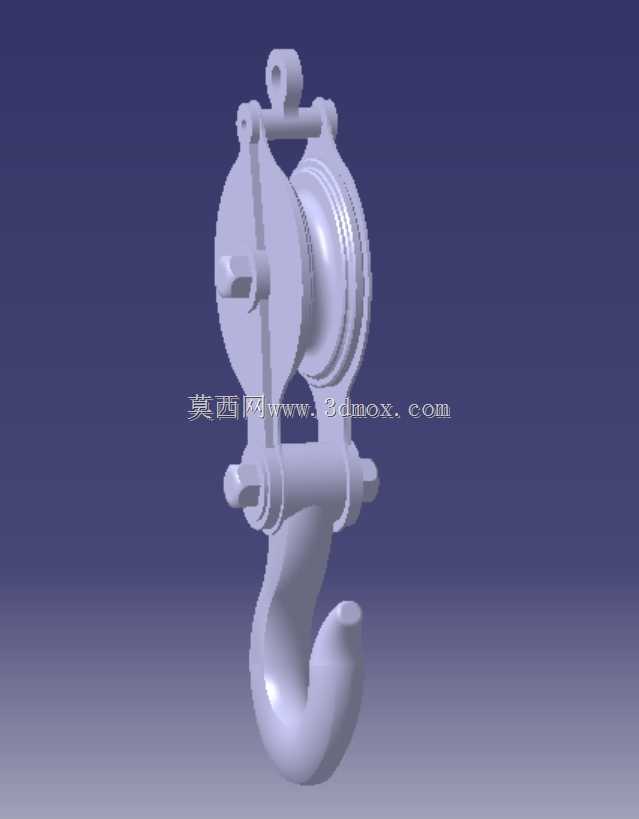

　　在工矿企业吊装转运、港口货物装卸、基建施工现场物料垂直吊运等场景中，吊钩作为起重设备直接承载吊重的终端部件，其结构合理性直接关系到吊装作业的安全冗余与运行效率。这套吊钩总成采用滑轮组集成式结构设计，将动滑轮与吊钩本体通过夹板组件整合为一体，既能够配合起重设备的起升机构实现钢丝绳的导向与省力传动，也可通过吊钩的钩体完成对吊索、吊具的挂接承载。从结构设计逻辑来看，整套总成的上部为对称布置的滑轮安装腔，双滑轮的排布方式可适配双绳起升的卷扬系统，有效平衡单绳受力带来的偏载问题，滑轮轮槽的弧度经过匹配常用起重钢丝绳直径设计，可减少钢丝绳在轮槽内的挤压磨损，延长钢丝绳使用寿命。滑轮两侧的夹板采用高强度结构钢加工而成，

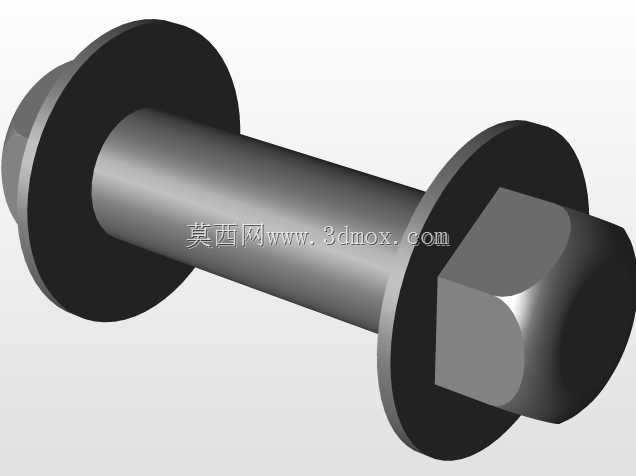

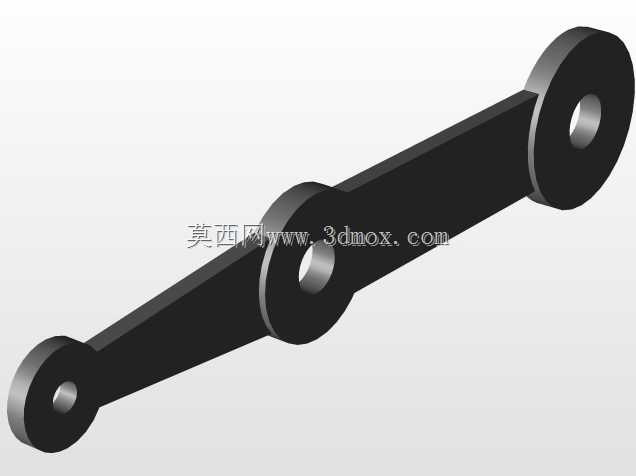

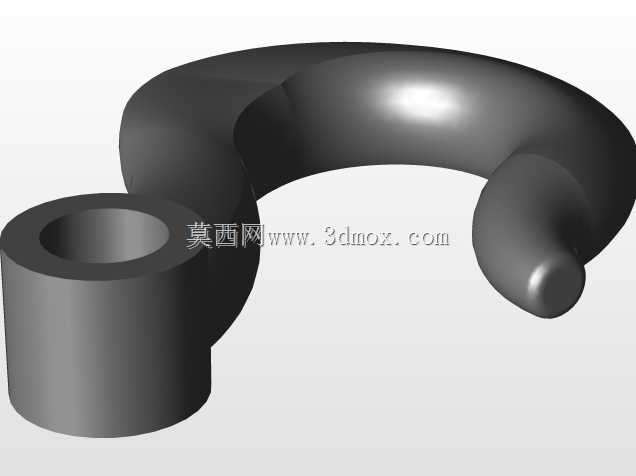

　　夹板上部设置有铰接式吊耳结构，用于连接起重设备的动臂端或者小车架的起升吊点，铰接结构可允许吊钩总成在起升过程中随吊重重心小幅摆动，避免刚性连接带来的结构应力集中。夹板中部贯穿的滑轮轴采用阶梯轴设计，轴端通过锁紧螺母与开口销完成轴向定位，可防止滑轮在高速转动过程中出现轴向窜动，轴与滑轮内孔之间配置有滑动轴承衬套，能够承受径向重载的同时降低滑轮转动的摩擦阻力，减少起升过程中的功率损耗。下部的吊钩钩体采用锻造钩头结构，钩身带有防脱挡边的设计余量，可配套安装防脱棘爪，避免吊装过程中吊索从钩口滑出引发安全事故，钩体与夹板之间通过推力轴承连接，允许钩体在承载状态下水平360度旋转，方便作业人员调整吊重的朝向，无需反复挪动起升设备位置。

　　从安装边界来看，整套吊钩总成的上部铰接吊耳的销孔直径匹配常规中小吨位起重机的动臂端连接销尺寸，滑轮的绳槽宽度适配6-12mm直径的起重钢丝绳，整体结构的外形轮廓在起升过程中不会与起重机的卷扬机构、臂架头部结构发生运动干涉，钩体的开口尺寸满足常规卸扣、吊装带吊环的挂接需求，无需额外配置过渡连接件即可投入使用。在实际作业过程中，这类集成滑轮的吊钩总成相比单钩结构，能够通过滑轮组的倍率转换降低卷扬机构的钢丝绳拉力，同等额定起重量下可减小卷扬电机的功率配置，降低设备整体制造成本。设计过程中针对各受力节点做了应力分散处理，夹板的转角位置均采用圆弧过渡，避免直角处的应力集中引发结构开裂，吊钩钩身的截面从钩尖到钩颈逐步加粗，

　　匹配不同位置的受力弯矩分布，在保证结构强度的前提下尽可能控制总成自重，减少起升过程中的无效载荷。滑轮外侧设置有挡绳板结构，可防止钢丝绳在松弛状态下从滑轮轮槽中脱出，挡绳板与滑轮轮缘之间保留有足够的间隙，不会与转动的滑轮发生摩擦剐蹭。整套结构的拆解维护也较为便捷，拆下轴端的锁紧件即可抽出滑轮轴完成滑轮或者轴承衬套的更换，钩体部分的推力轴承可通过拆卸钩颈的固定螺母完成拆解加注润滑脂，日常维护无需复杂的专用工具，适合工地、厂区等野外作业场景下的快速维保需求。在选型适配时，需要注意该吊钩总成的额定起重量与滑轮倍率、钢丝绳直径的匹配关系，当用于不同倍率的起升系统时，可通过调整滑轮的数量来适配不同的起重量需求，夹板上预留有额外的滑轮安装位，可根据实际使用需求增减滑轮数量，拓展总成的适用场景。
