六缸等距排布径向发动机结构设计

　　在小型通航动力、老式农用机械动力单元、应急备用动力组的选型场景里，径向排布的多缸发动机始终占据着独特的应用位置，这类动力装置凭借轴向尺寸紧凑、单缸做功间隔均匀、曲轴受力平衡特性优异的特点，在对径向安装空间有严格限制、对动力输出平顺性有明确要求的设备上，比直列、V型排布的动力单元更具适配优势。这套六缸等距放置的径向发动机结构，围绕中心曲柄轴做圆周等角度分布，六个气缸沿中心轴径向向外辐射，相邻气缸轴线夹角保持60度，完全对称的布局让曲轴在运转过程中受到的活塞侧推力、连杆往复惯性力能够在圆周方向相互抵消，不需要额外加装体积较大的平衡轴结构，就能把整机运转的振动幅值控制在较低区间。从结构设计逻辑来看，

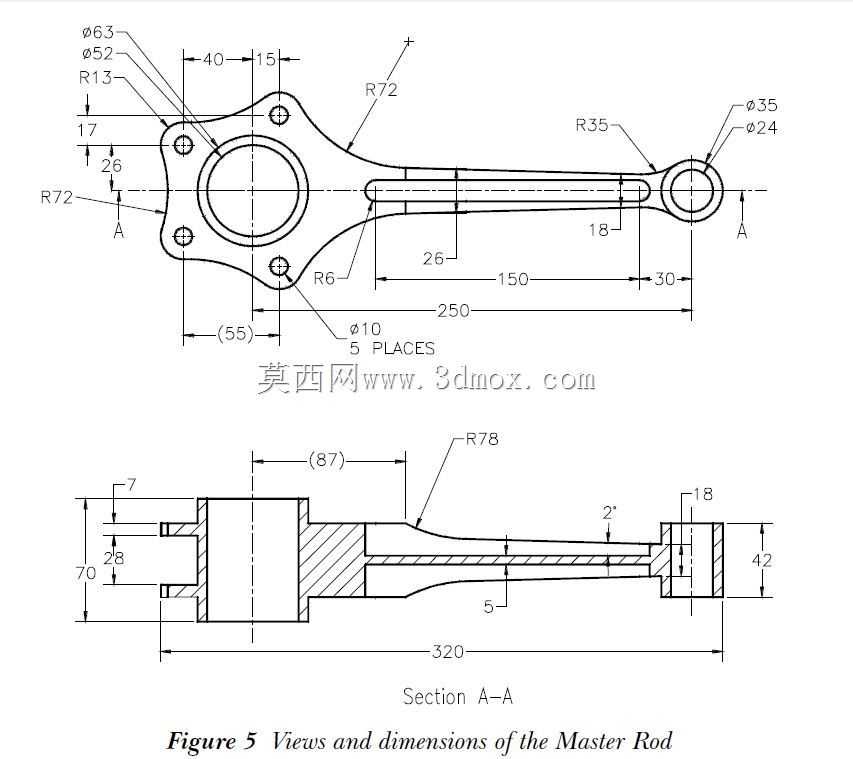

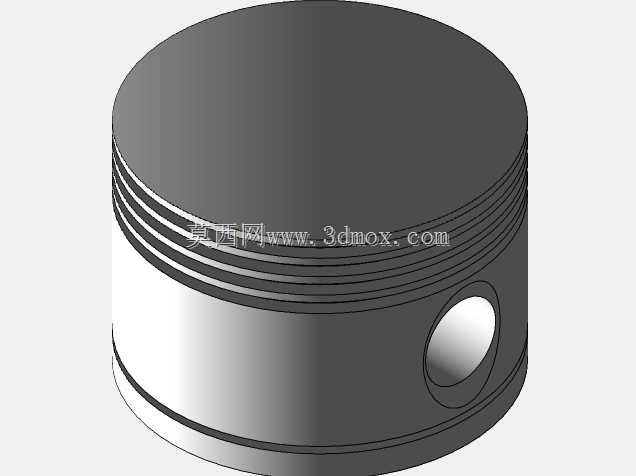

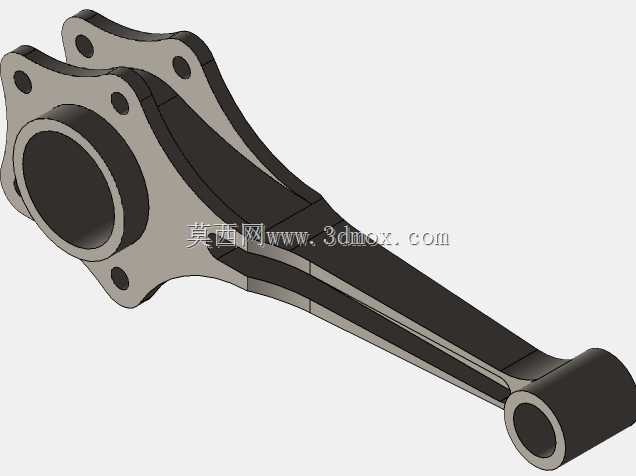

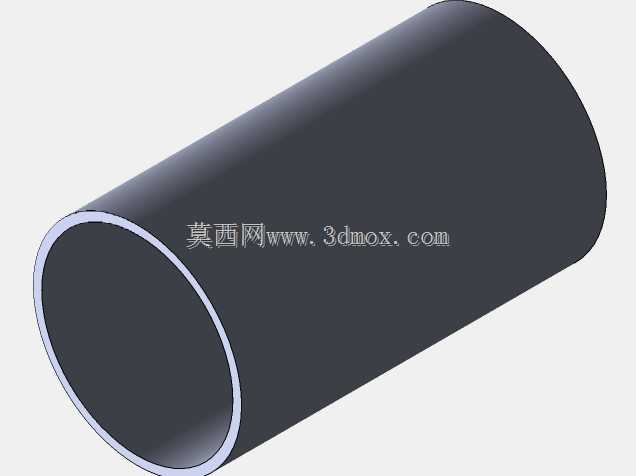

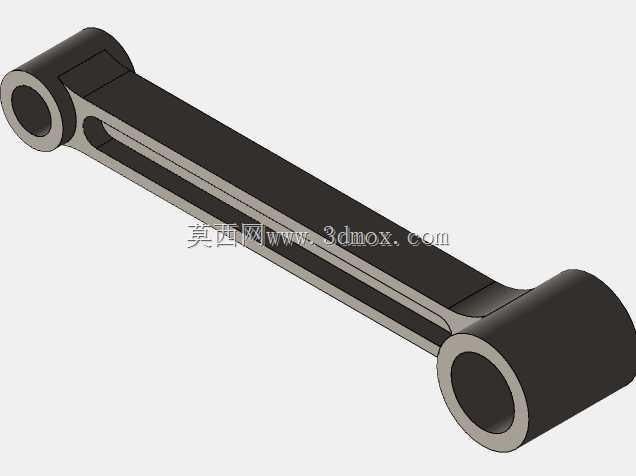

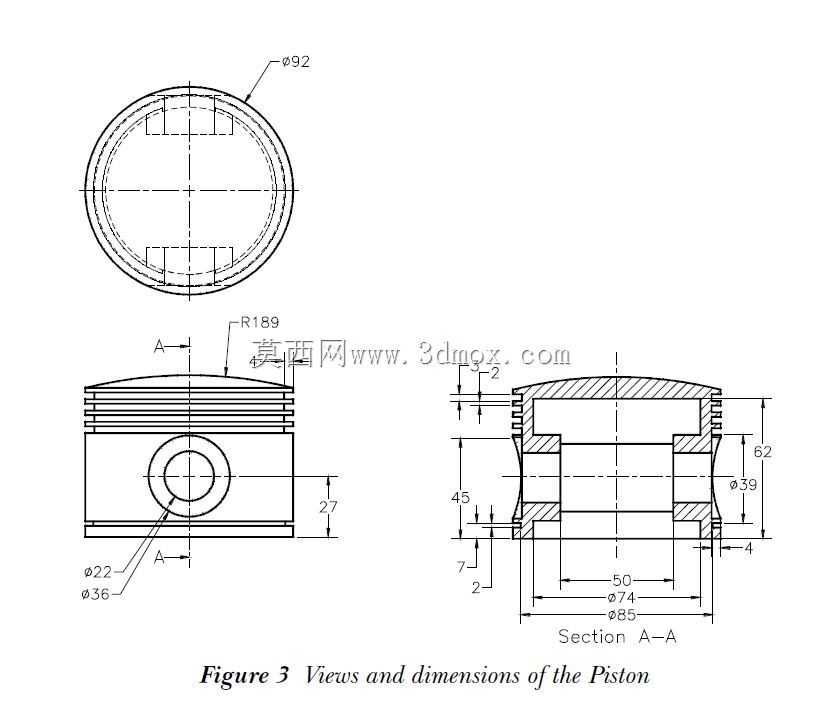

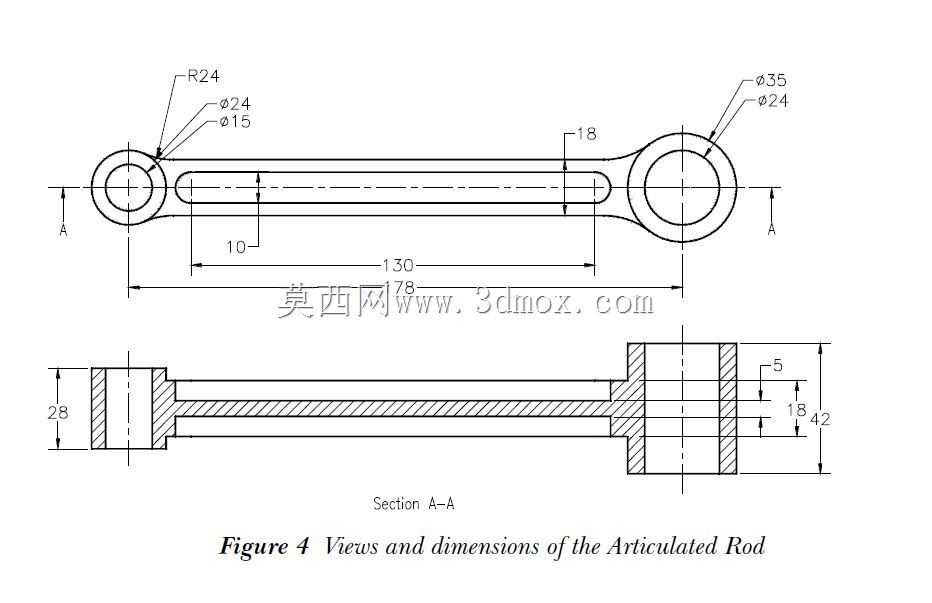

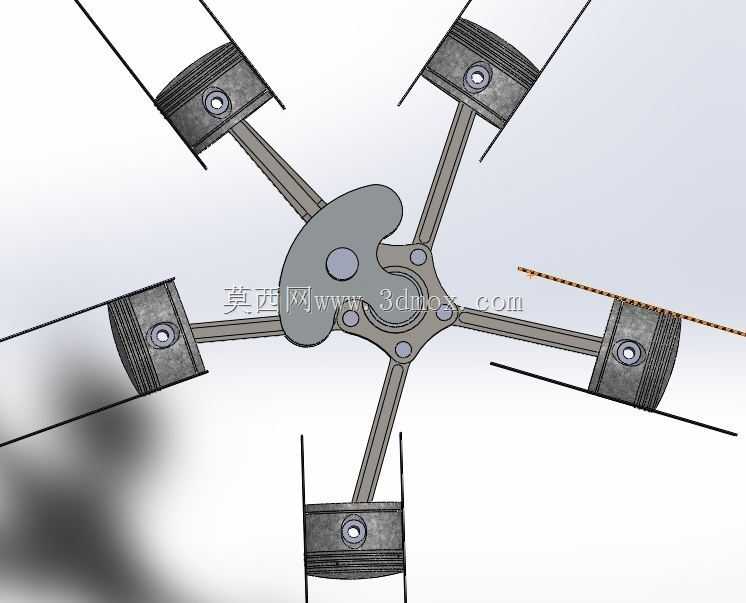

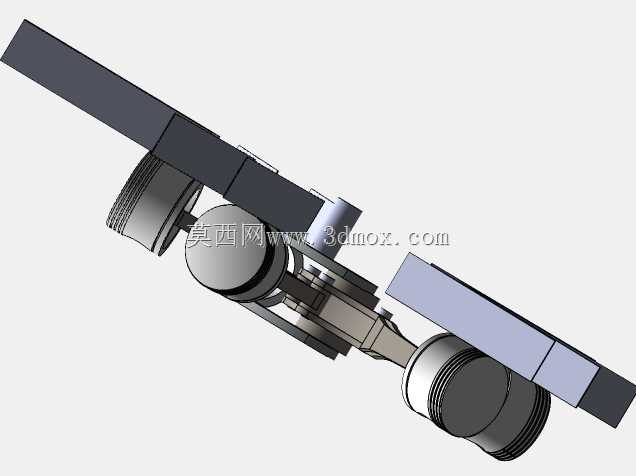

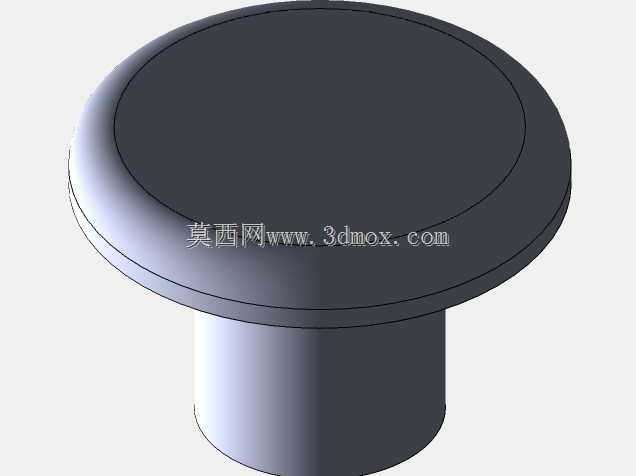

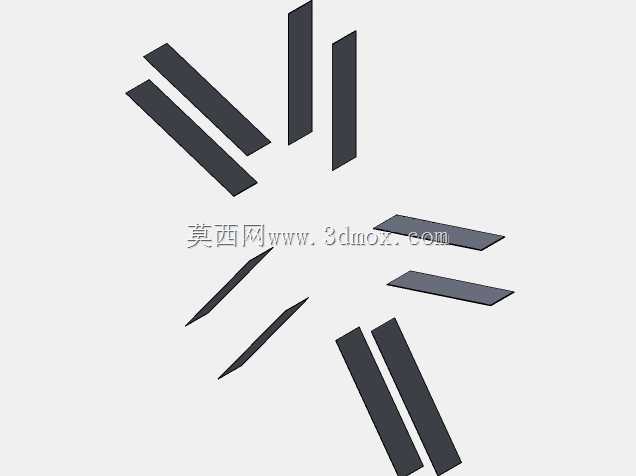

　　这套动力单元采用了星形布局的经典连杆结构，中心布置的曲柄销上连接主连杆，其余五个气缸的连杆通过铰接副连接在主连杆的大端凸缘上，这种结构相比每个连杆都直接连接曲柄销的设计，能够大幅缩短曲轴的轴向长度，让整机的轴向安装尺寸压缩到同排量直列发动机的三分之一左右，非常适合安装在直径方向有预留空间、轴向安装边界狭窄的设备舱内。活塞组件采用常规的内燃机活塞结构，每个活塞上配置三道环槽，分别安装两道气环与一道油环，保证气缸工作腔的密封性能，气缸内壁与活塞的配合间隙按照往复运动件的热膨胀余量预留，避免热机状态下出现拉缸故障。每个气缸的进排气通道沿缸体外侧径向布置，能够直接对接外置的进气歧管与排气总管，不需要在中心区域设计复杂的集成气道，

　　降低了缸体的铸造与加工难度。从安装边界来看，整机的最大外轮廓由六个气缸的外端面决定，中心曲轴的输出端沿轴向伸出，安装法兰的定位止口尺寸与通用小型动力的输出法兰保持兼容，能够直接替换同功率段的其他类型动力单元，不需要对设备的安装基座做大规模改造。在实际使用场景中，这类径向发动机可以作为小型固定翼通航飞机的主动力，也可以改装为小型发电机组的动力源，在部分老式履带式农用机械的修复改造项目中，这类结构紧凑的径向动力也能很好适配原有设备的动力舱空间。设计过程中针对曲柄连杆机构的运动轨迹做了完整的运动仿真校核，确认每个活塞在上下止点位置时，连杆与气缸轴线的夹角都在合理范围内，不会出现连杆与缸壁干涉的情况，同时对曲轴的受力做了静力学校核，

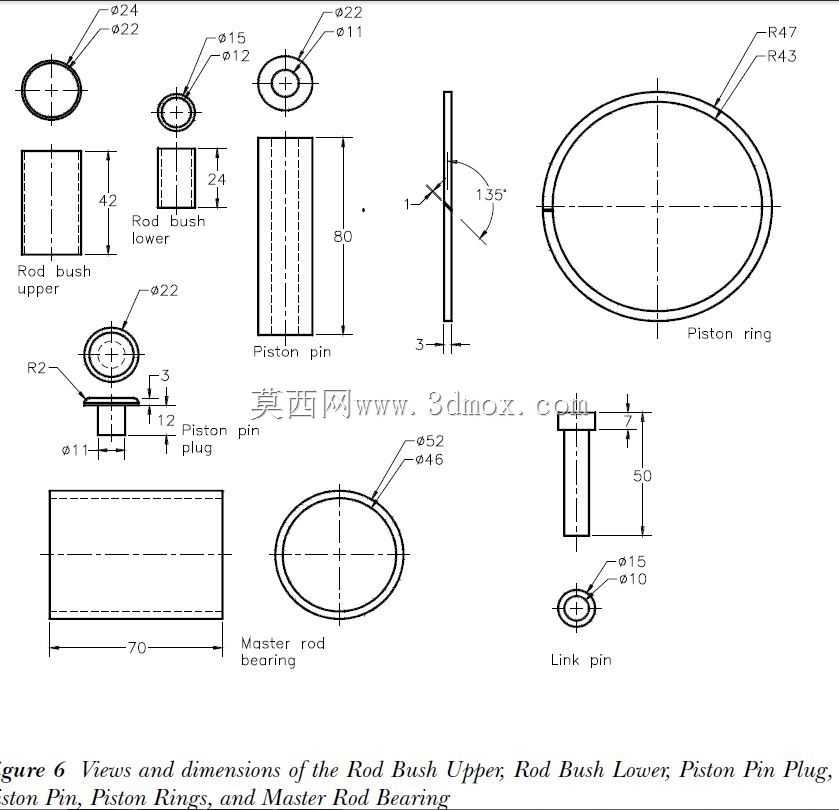

　　保证六个气缸交替做功时，曲柄销的接触应力在材料许用范围内。整套结构附带的尺寸标注完整覆盖了每个零件的关键配合尺寸，包括缸径、活塞行程、连杆长度、曲柄半径、铰接点位置参数，能够直接作为结构设计参考、教学演示样例或者改装设计的基础模型，对于理解径向发动机的工作原理、星形连杆机构的运动特性有很强的参考价值。在维护性设计上，每个气缸都可以单独拆卸更换，不需要拆解整个动力单元的中心壳体，日常检修时只需要打开对应气缸的侧盖就能完成气门间隙调整、活塞环更换等操作，大幅降低了现场维护的难度与时间成本。
