汽车发动机涡轮增压器壳体结构设计

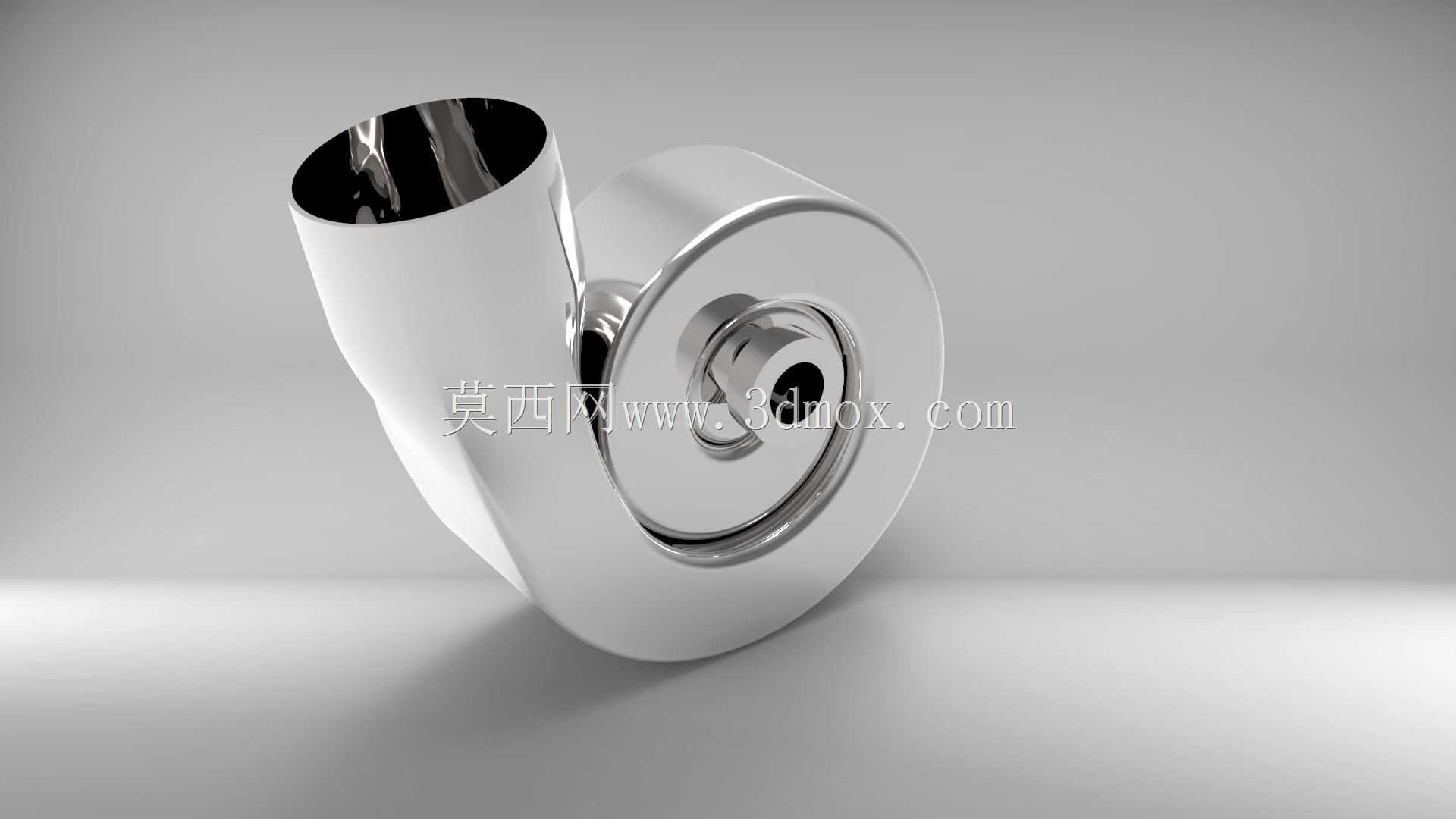

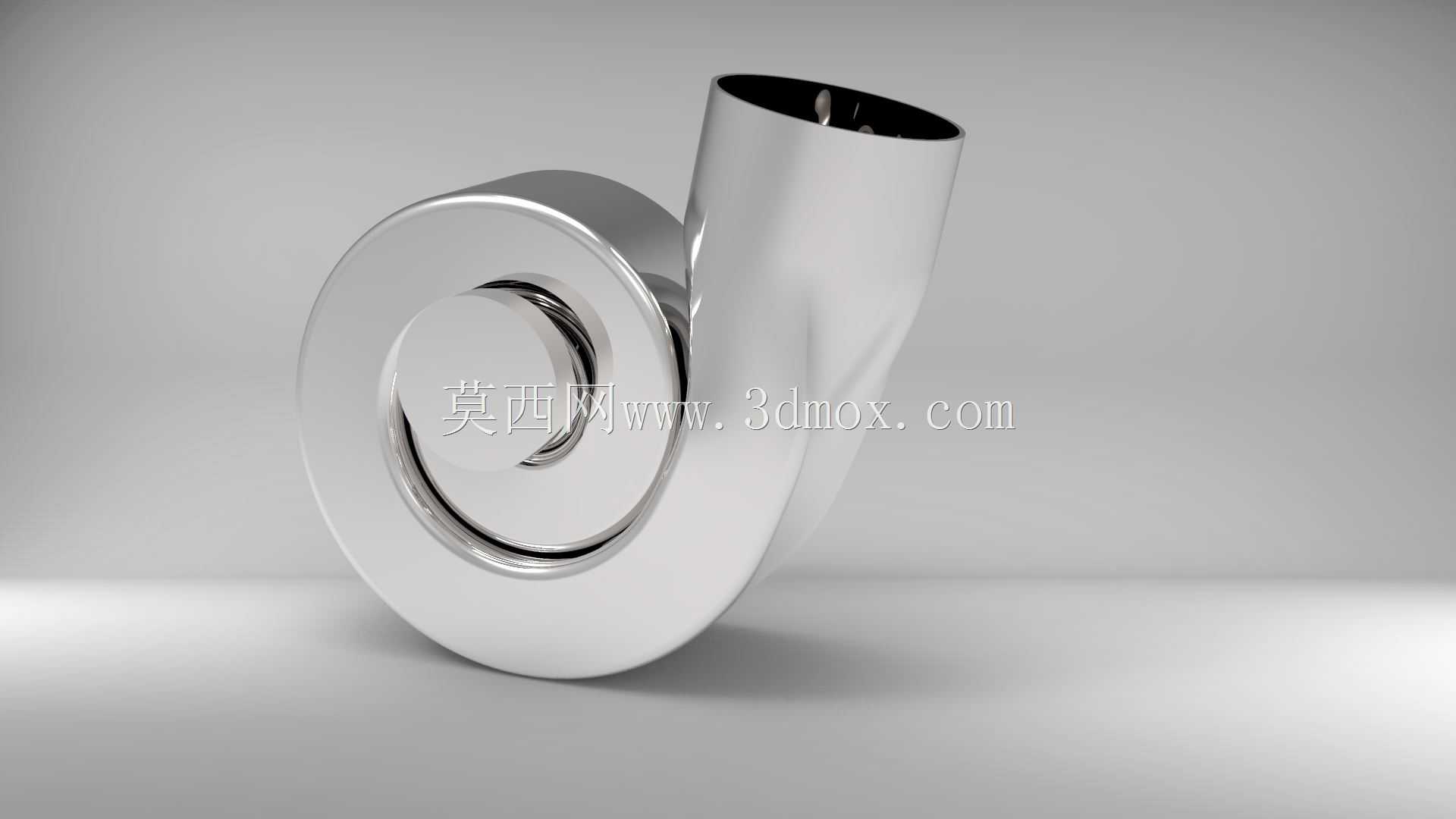

　　在车用内燃机的进气系统开发中，涡轮增压器壳体是衔接排气端与进气压缩端的核心承载构件，其结构合理性直接决定增压系统的工作效率与运行可靠性。日常做动力总成匹配时，这类壳体首先要适配发动机排气歧管的安装接口，同时兼顾压气机侧的进气软管连接位，整体外形的蜗壳流道需要顺着排气驱动涡轮的旋向做平滑过渡，避免气流在腔体内形成紊流损耗。从实际装车场景来看，这类壳体长期处于高温排气的冲刷环境中，外壁的曲面弧度既要保证流道截面的渐变收缩特性，让排气气流以稳定的角度冲击涡轮叶片，也要兼顾安装时与周边发动机舱部件的间隙，避免与冷却管路、线束支架产生运动干涉。设计阶段首先要确定的是蜗壳的入口通径，这个尺寸需要匹配发动机的额定排气流量，

　　通径过小会造成排气背压过高，影响发动机的扫气效率，通径过大则会降低排气流速，削弱涡轮的驱动响应速度，尤其是小排量发动机的低转速扭矩输出特性，对这个参数的敏感度极高。壳体的出口端连接压气机的进气软管，接口处的翻边结构需要做圆角过渡，避免软管安装后被锐边割破，同时接口的圆柱段长度要适配常用的喉箍锁紧宽度，保证在整车振动环境下不会出现松脱漏气的问题。很多新手建模时容易忽略壳体的安装支脚位置，实际上支脚的布局需要对应发动机缸体上的预留安装点，三个固定点的平面度要控制在合理公差范围内，否则装配时会产生额外的安装应力，长期在高低温交变环境下容易出现壳体开裂的问题。流道内部的曲面设计要严格遵循等熵流动的截面变化规律，

　　从涡轮腔到出口的截面收缩率需要经过反复校核，保证气流在整个流道内的流速均匀，不会出现局部流速过高导致的气流噪声，也不会因为局部流速过低造成积碳堆积。壳体的壁厚设计要兼顾散热性能与结构强度，靠近涡轮腔的区域壁厚要适当加厚，抵御高温排气的热冲击，靠近安装支脚的区域要做加强筋过渡，分散螺栓紧固时的应力，同时整体壁厚要尽量均匀，避免铸造过程中出现缩孔、砂眼等缺陷。在做三维建模时，蜗壳的螺旋曲面需要和涡轮叶片的外轮廓保持均匀的间隙，间隙过大会造成气流泄漏，降低增压效率，间隙过小则容易在涡轮高速旋转时出现刮碰，造成增压器损坏。另外，壳体上的传感器安装孔位也要提前预留，包括进气压力传感器、温度传感器的安装座，

　　孔位的角度要方便后期整车装配时的插件对接，避免被周边部件遮挡导致装配困难。从安装边界来看，整个壳体的外轮廓要控制在发动机舱的预留空间内，尤其是靠近防火墙一侧的曲面，要和车身钣金保持足够的隔热间隙，必要时还要预留隔热罩的安装卡扣位，避免高温壳体烘烤周边的橡胶件与线束。实际测试中，这类壳体的流道表面粗糙度也会影响增压效率，建模时就要考虑后期铸造后的表面处理工艺，流道内部尽量减少不必要的凸起与折角，降低气流的沿程阻力。很多人在设计时只关注气动性能，忽略了壳体的工艺性，比如曲面的拔模角度要适配金属铸造的生产要求，避免出现倒扣结构导致脱模困难，安装孔的位置要尽量设计在实体凸台上，保证钻孔加工时的结构刚性。对于增压系统的旁通阀安装位，也要集成在壳体的对应位置，保证旁通气道的流道顺畅，在发动机高转速工况下能够顺利泄放多余的排气压力，避免增压值过高损坏发动机部件。整个壳体的重量也要做合理控制，在保证结构强度的前提下尽量去除非承载区域的多余材料，降低动力总成的整体重量，对整车的轻量化也有一定帮助。
