车用点火系统火花塞结构三维数模

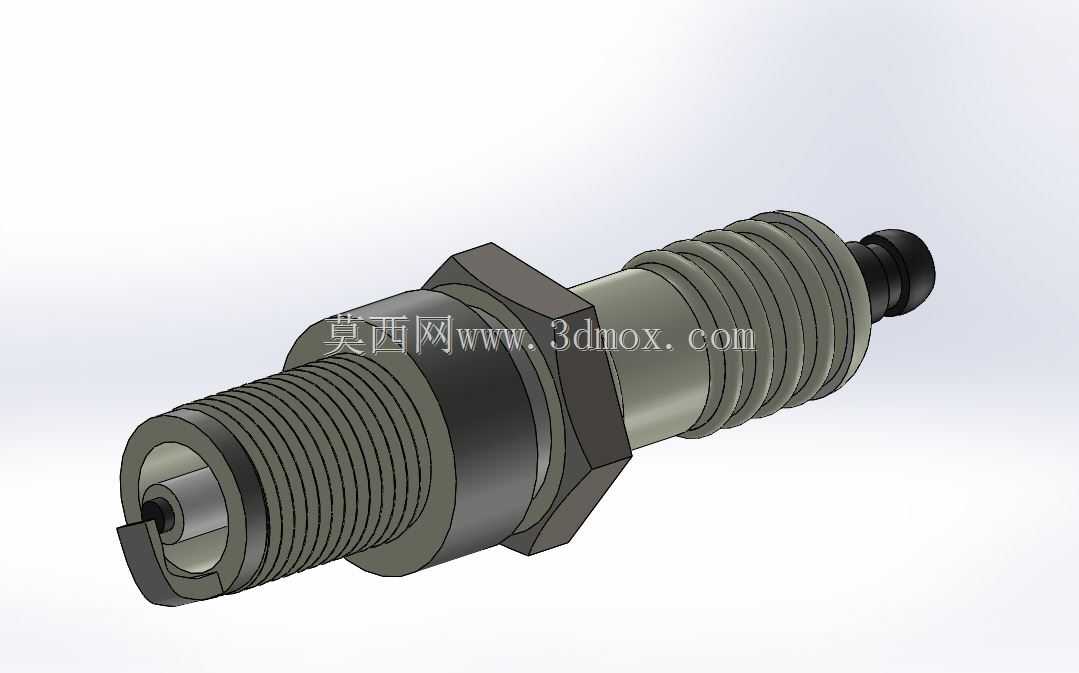

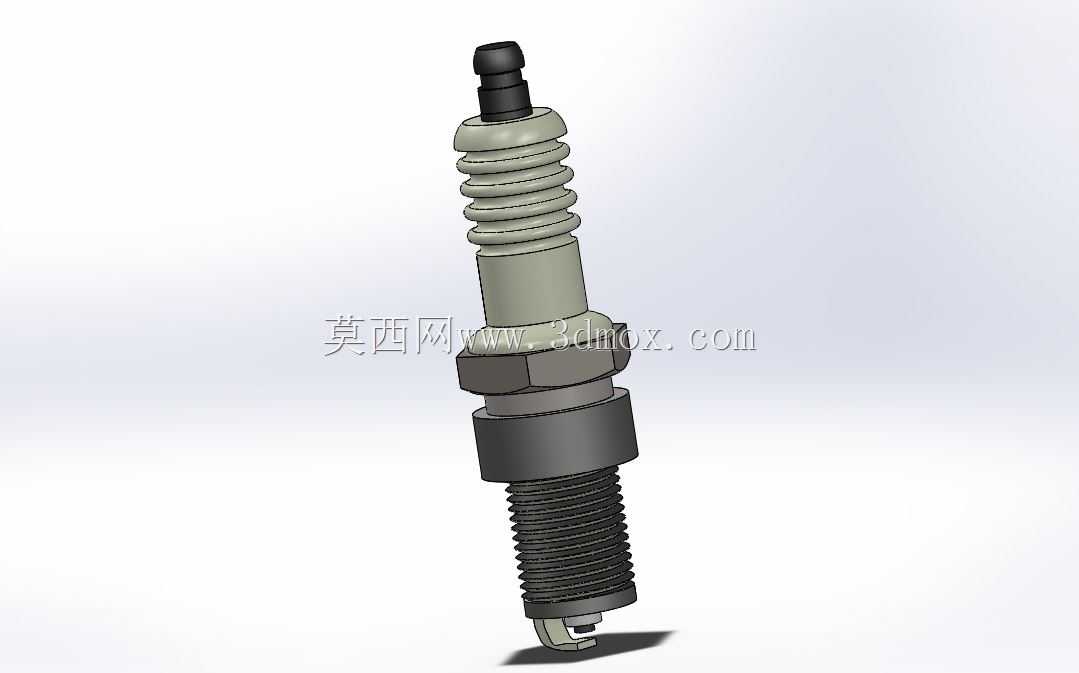

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、影响整机动力输出稳定性与排放表现的核心执行部件，这套三维数模完整还原了量产车用火花塞的全结构细节，可直接用于发动机点火系统匹配校核、维修教学演示、周边附件结构干涉验证等场景。从实际装车工况来看，火花塞的安装位置处于发动机气缸盖的燃烧室内侧，下端电极直接暴露在高温高压的可燃混合气环境中，上端则连接高压点火线束，需要同时满足耐高温、耐高压、绝缘密封、抗振动冲击等多重性能要求，建模过程中完全参照量产配件的实际配合逻辑搭建各部分结构。数模中清晰还原了火花塞的几个核心功能段：最上端的接线端子采用卡扣式结构，用于和高压点火线的接头形成可靠电气连接，表面做了防滑的棱纹处理，

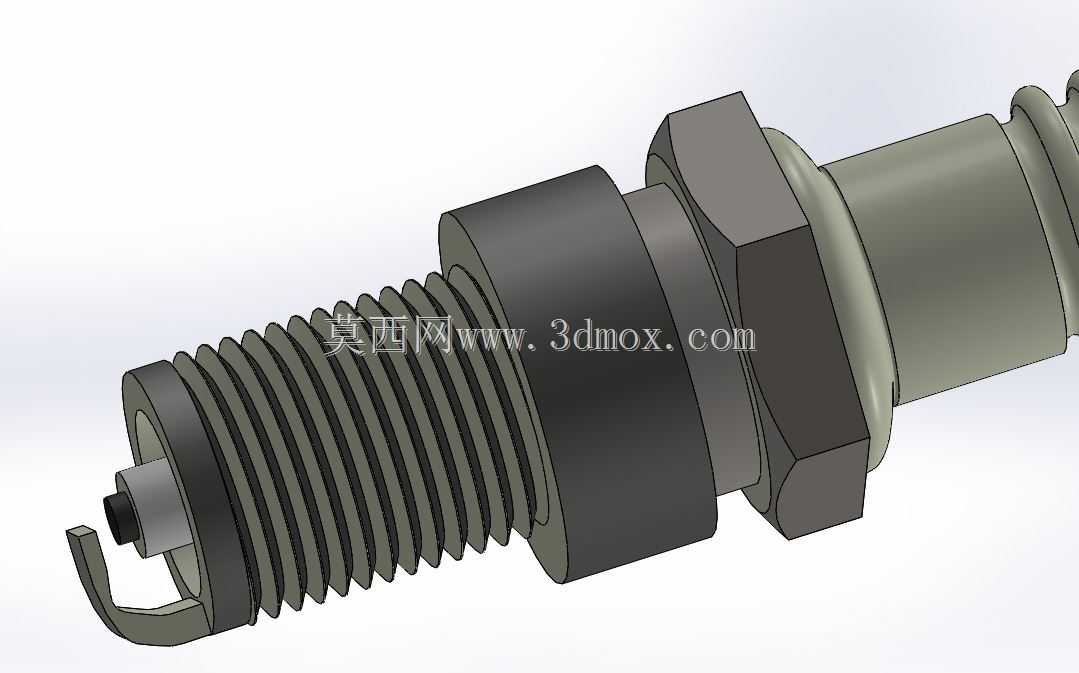

　　避免车辆运行过程中振动导致接线松脱；接线端子下方的绝缘瓷体采用多段伞棱结构，这部分设计一方面是增加爬电距离，避免高压电在瓷体表面形成闪络，另一方面伞棱结构也能提升瓷体和金属壳体之间的结合密封性，防止燃烧室内的高压燃气从装配缝隙处泄漏。瓷体中段的六角金属壳体是安装时的受力部位，建模时严格参照标准扳手开口尺寸做了对边平行度还原，安装时可通过标准套筒施加规定扭矩，既保证密封垫圈充分压合实现燃烧室密封，又不会因扭矩过大导致瓷体碎裂或者螺纹滑牙。六角结构下方的螺纹段是和气缸盖安装孔配合的部位，螺纹规格、螺距、有效啮合长度都按照通用车用火花塞的安装边界做了还原，螺纹末端的密封垫圈采用金属叠片结构，安装压合后会产生塑性变形，

　　填充气缸盖安装面和火花塞台阶面之间的微观间隙，杜绝燃气泄漏。伸入燃烧室的电极部分，中心电极和侧电极之间保留了标准的点火间隙，这个间隙值直接影响点火能量的释放效果，建模时按照量产常用的间隙值做了精准还原，侧电极采用折弯焊接在壳体端面的结构，边缘做了倒角处理，避免长期使用后电极烧蚀脱落掉入气缸造成拉缸故障。从设计思路来看，这套数模在搭建时充分考虑了不同场景的使用需求：对于发动机整机设计人员来说，可以直接将数模导入气缸盖组件装配体，校核火花塞安装后和燃烧室顶部、进排气门、活塞在上止点位置的运动间隙，避免活塞上行碰撞火花塞电极的故障；对于售后维修领域的从业者来说，可通过数模拆解展示各部分结构，用于维修培训中的结构讲解，

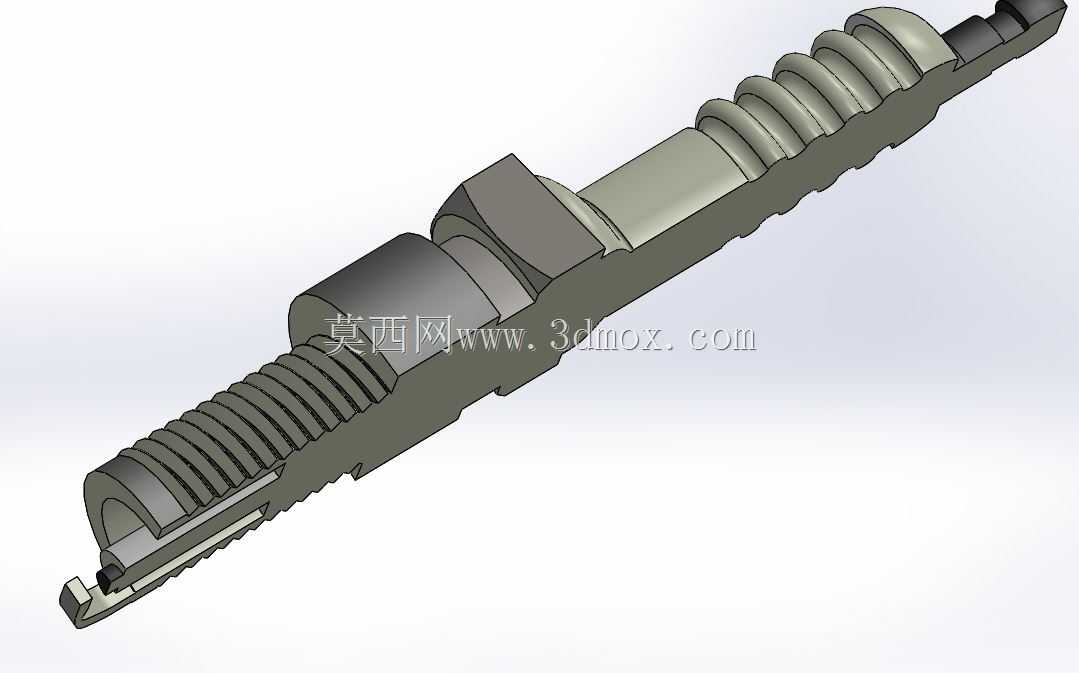

　　帮助新手理解火花塞的密封原理、点火能量传递路径；对于做点火系统改装的技术人员，也可以参照这个基础数模修改电极结构、螺纹长度、热值对应的瓷体内部导热结构，快速完成改装方案的三维验证。在安装边界的还原上，数模明确标注了各部分的配合尺寸关系：螺纹段的有效旋合长度对应不同厚度的气缸盖安装凸台，避免旋入过深顶碰活塞或者旋入过浅导致点火位置偏离燃烧室中心，影响火焰传播速度；瓷体伸出壳体的长度也按照常用热值等级的结构做了还原，不同伸出长度对应不同的导热路径，直接影响火花塞的自清洁温度区间，避免低速工况下积碳跨连电极导致缺火，或者高速工况下温度过高引发早燃。整个数模的各零件配合关系完全和实际量产件一致，金属壳体和绝缘瓷体之间的压装结构、内部密封填料的位置、中心电极的导电杆结构都做了完整还原，没有做简化处理，能够满足不同层级的结构分析、装配演示、匹配校核需求，不需要二次重构即可直接用于相关的设计验证工作。
